鼓风机上壳体曲面结构设计方案

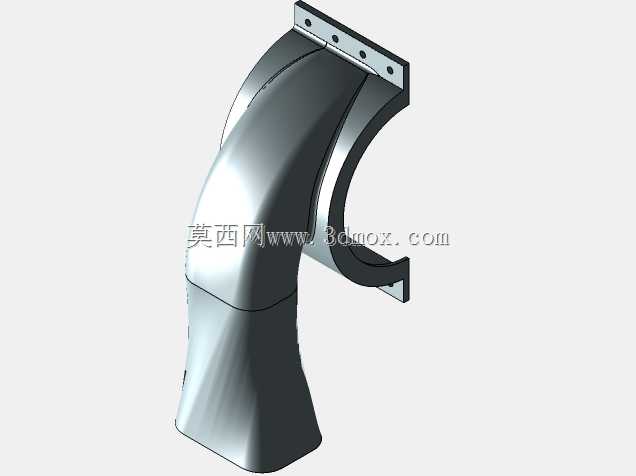

该部件作为离心式鼓风设备的核心导流外壳构件，主要应用于工业通风换气、生产车间除尘送风、物料气力输送、燃烧设备供风等场景，是鼓风设备中负责约束气流走向、降低风阻损耗、衔接上下风腔的关键结构件，直接影响整套鼓风系统的送风效率与运行噪音水平。从实际功能来看，该上壳体承担着三个核心作用：一是形成密闭的上部风腔边界，避免鼓风作业过程中出现气流泄漏，保障出风口风压达到设计要求；二是通过顺滑的曲面流道引导气流转向，将叶轮甩出的径向气流平顺导向下方出风口，减少气流在腔体内的紊流、涡流损耗，降低气流冲击壳体产生的振动与噪音；三是提供稳定的安装衔接界面，通过上端带安装孔的法兰边与鼓风机上盖、驱动端盖完成刚性连接，通过侧边的半圆弧对接结构与下壳体实现精准扣合，保证整套壳体的装配同轴度与结构密封性。在设计思路上，该壳体优先围绕气流动力学特性开展结构规划：首先根据鼓风设备的额定风量、风压参数确定流道的通流截面变化规律，从上端法兰处的圆形进风侧到下端的渐扩出风侧，截面面积按照气流流速变化梯度做平滑过渡，避免截面突变造成的风阻陡增；其次针对流道的大角度转向段，采用多段曲率连续的曲面拼接方案，保证流道内壁全程顺滑无折角，让气流可以沿着壁面平顺完成转向，减少局部压力损失。结构设计上充分考虑安装边界与装配需求：上端法兰边均匀布置螺栓安装孔，孔位间距与配套上盖的安装孔位完全匹配，法兰面预留密封件安装槽位，保证连接位置的密封性能；侧边的半圆弧对接边缘设计有定位止口，与下壳体装配时可以快速实现径向定位，避免装配错位导致的流道错台；壳体整体壁厚保持均匀，按照设备功率对应的壳体强度要求设置壁厚数值，既避免壁厚过薄导致运行过程中出现结构共振，也避免壁厚过薄造成的材料浪费与整机重量超标。曲面构建过程中通过扫掠成型方式完成主体流道的曲面生成，再对法兰边、对接止口、安装孔位等结构做细节处理，所有转角位置都做圆弧过渡处理，既可以降低应力集中风险提升壳体结构强度，也能进一步优化流道的气流通过性能，减少气流在转角位置的滞流区。
