十字头连接固定装置三维结构设计

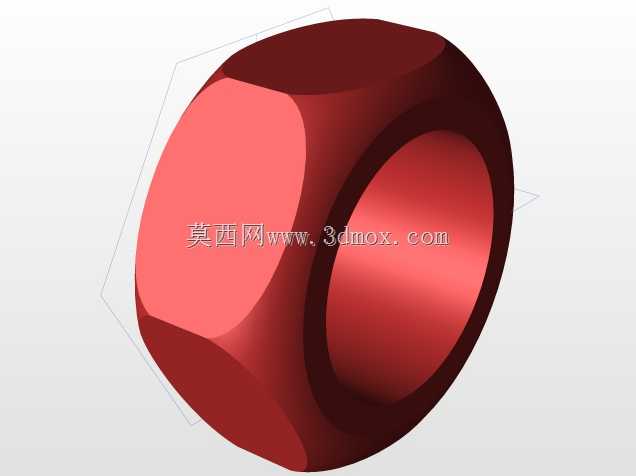

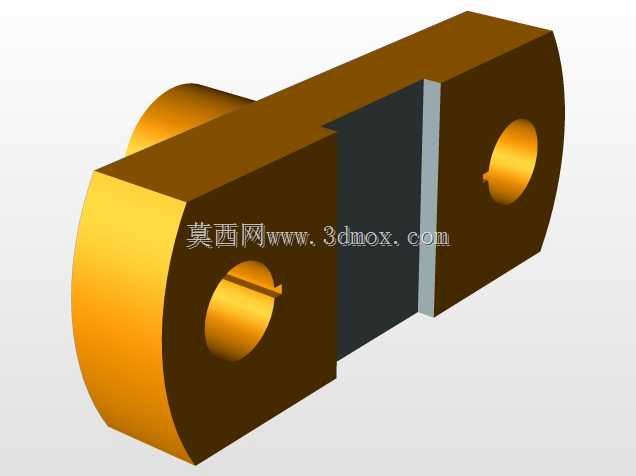

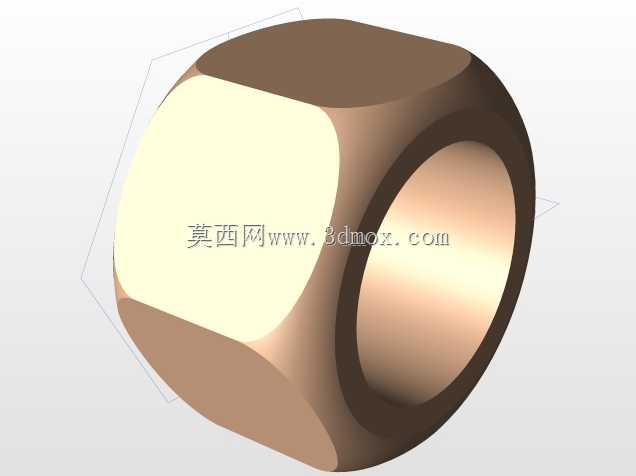

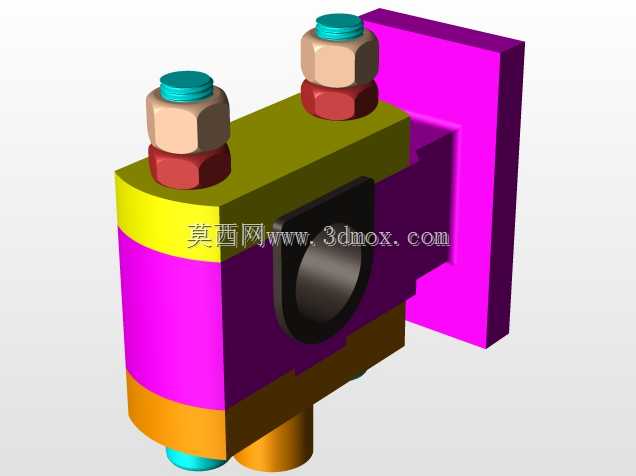

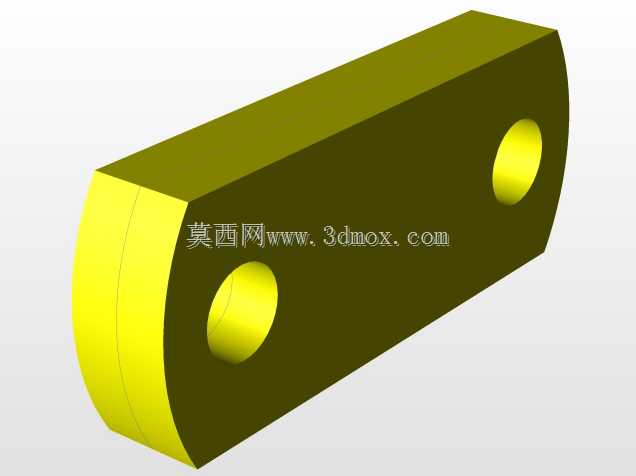

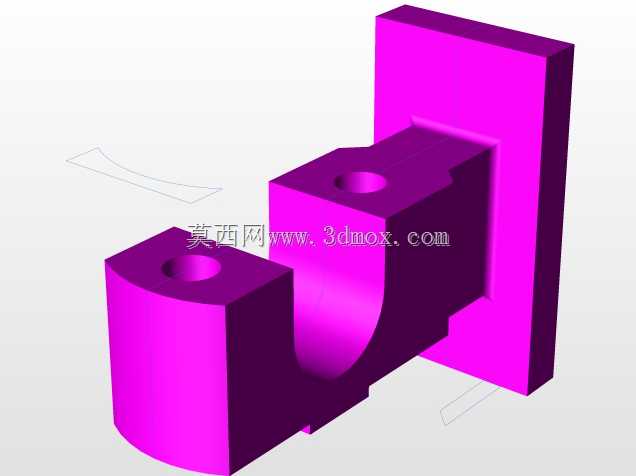

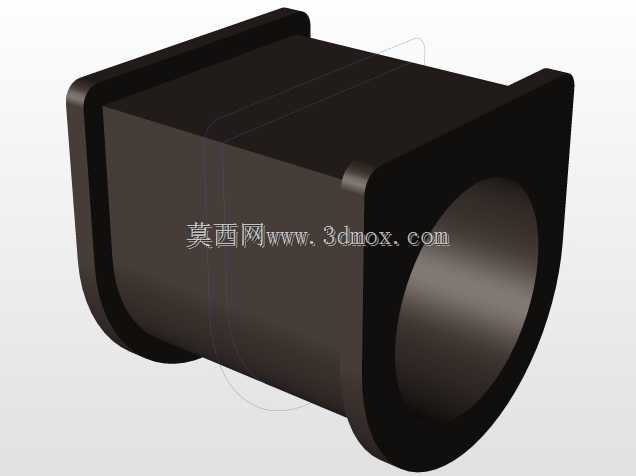

该十字头连接固定装置主要应用于往复式动力传递场景，常见于压缩机、柱塞泵、小型内燃机等需要将旋转运动转换为直线往复运动的机械设备中，作为动力传递路径上的核心中间连接件，承担着运动方向转换、载荷传递、部件定位的多重作用，能够有效抵消传动过程中产生的径向偏载，避免活塞杆等直动部件承受侧向弯矩，大幅延长核心传动杆件的使用寿命。从实际用途来看，该装置一端连接做旋转运动的曲柄连杆机构，另一端连接做直线往复运动的活塞杆或柱塞杆，通过自身的铰接结构释放转动自由度，同时保证直线方向的动力传递刚性，在中小型通用动力设备、工业泵类产品、轻工机械的传动系统中应用十分广泛。在功能特性设计上，该装置采用分体组合式结构，主体基座采用方块式承力结构，侧面设置垂直于主运动方向的铰接通孔，用于安装连杆十字销，孔位周边做加厚承力设计，能够承受交变载荷下的挤压应力；顶部设置两组对称布置的锁紧螺栓组件，通过六角螺母与防松副螺母的组合锁紧结构，实现与上部连接件的可靠固定，双螺母设计能够有效抵御设备运行过程中的振动冲击，避免连接松动；装置后侧设置立式安装定位板，板体与主体基座垂直焊接为整体，可通过螺栓将整个十字头组件与设备的导向滑履部位连接，保证十字头沿既定导轨方向做直线运动，不会出现偏转卡滞。设计思路上，该结构优先保障承力可靠性与装拆便捷性，主体承力部位采用等强度设计，在铰接孔、螺栓安装位等应力集中区域做局部加厚，非承力区域适当缩减结构尺寸，在保证整体结构刚度满足传动载荷要求的前提下，尽可能降低组件自身重量，减少往复运动产生的惯性冲击；各连接部位均采用标准紧固件连接，无需特殊定制连接件，日常维护拆装时可快速更换磨损的销套、螺栓等易损件，降低设备运维成本。外形尺寸与安装边界方面，该装置整体结构紧凑，主体方块的长宽高尺寸适配中小型通用传动设备的安装空间，后侧定位板的安装孔位间距符合常规十字头滑履的安装尺寸标准，顶部螺栓的伸出长度预留了足够的连接件调节余量，侧面铰接孔的孔径与通用规格的十字销尺寸匹配，安装时无需对设备原有安装位做二次加工即可直接适配，铰接孔的中心高度与活塞杆、曲柄的运动中心高度保持一致，安装后可保证传动系统的同轴度要求，避免出现运动干涉问题。
