可拆式对开套筒联轴器结构设计

分体式套筒联轴器是机械传动系统中应用极为广泛的刚性轴连接部件，主要用于两根同轴传动轴之间的扭矩传递，同时可补偿两轴安装过程中产生的微小径向偏移与角度偏差，在轻工输送设备、小型机床进给机构、农业机械传动单元、纺织机械辊组传动等场景中承担核心连接作用。相较于整体式套筒联轴器，分体对开的结构设计无需在安装时轴向移动两端的动力端与负载端设备，仅需将两个半套筒扣合在待连接的轴段上即可完成装配，大幅降低了设备后期维护、易损件更换的操作难度，尤其适用于两端轴已固定安装、无法进行轴向窜动的长轴系传动场景。

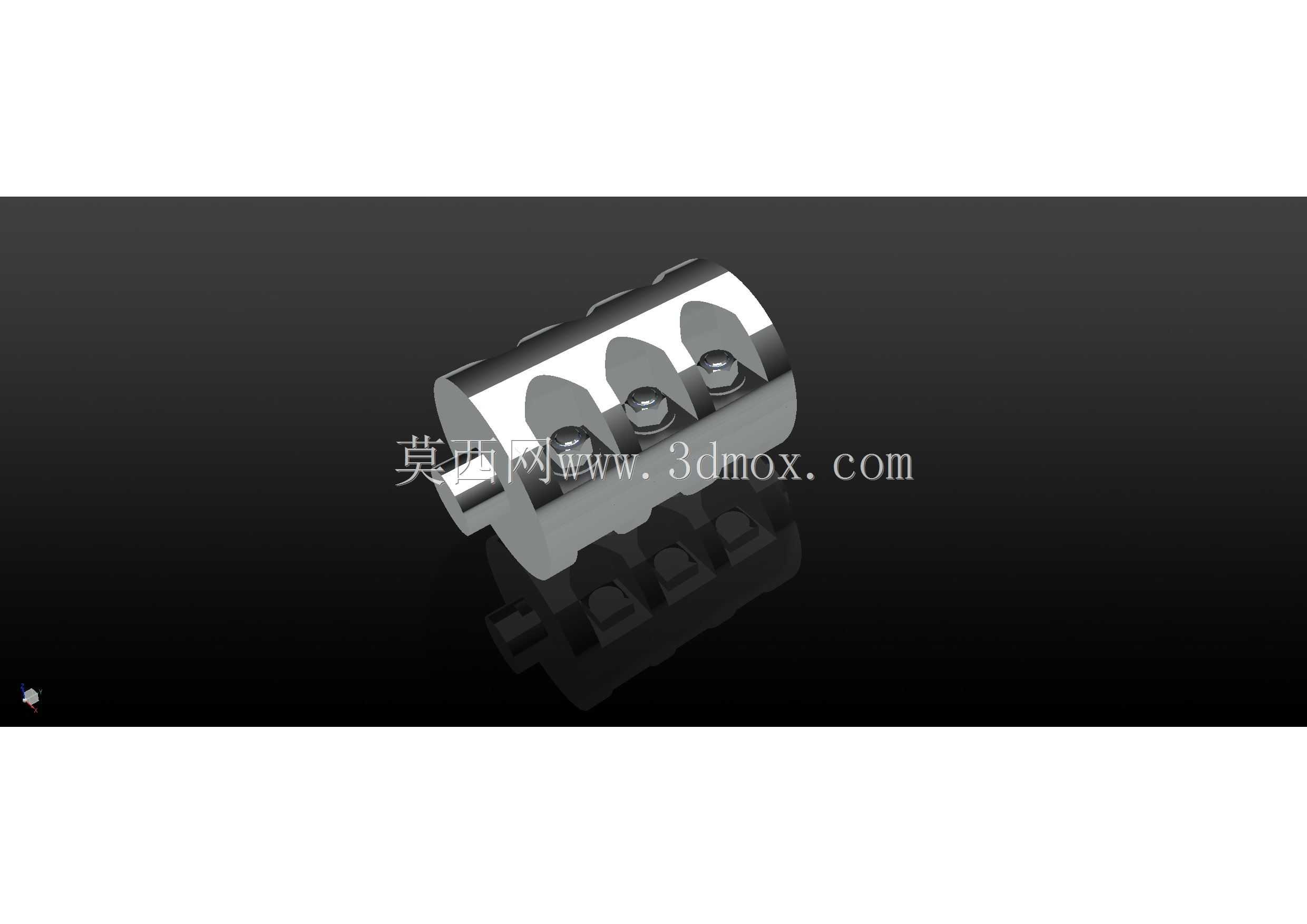

该联轴器的设计核心围绕装拆便捷性与扭矩传递可靠性展开，整体采用上下对称的半筒结构，两个半套筒的结合面经过精密铣削加工，保证扣合后内孔与轴径的配合精度，避免传动过程中出现偏心晃动。套筒沿轴向均匀布置多组紧定螺钉孔，装配时通过拧紧螺钉将套筒与轴表面牢牢压合，依靠接触面的静摩擦力传递扭矩，螺钉的排布间距经过力学计算，既保证足够的压紧力分布均匀，又避免螺钉过密导致套筒本体强度下降。套筒两端的内孔边缘设计有微小倒角，既方便装配时快速对准轴端，也可避免安装过程中锐边刮伤轴表面，影响配合精度。

在外形尺寸与安装边界设计上，该联轴器的外径尺寸根据适配轴径进行匹配，整体径向尺寸紧凑，不会占用过多的安装空间，可适配安装空间受限的传动工位；套筒的轴向长度覆盖两轴对接处的足够接触长度，保证连接刚度，避免传动过程中出现轴端晃动。两个半套筒的结合面处设计有定位止口，装配时可快速实现两半套筒的精准对位，无需反复调整同轴度，降低现场安装的操作门槛。套筒外壁做了轻量化的槽型结构设计，在保证整体结构强度、满足额定扭矩传递要求的前提下，尽可能降低联轴器自身重量，减少轴系转动过程中的附加惯量，提升传动系统的动态响应性能。

实际应用中，这类分体套筒联轴器可适配中等扭矩、转速平稳的传动工况，结构简单可靠，无额外的易损弹性元件，日常维护仅需定期检查紧定螺钉的预紧力即可，使用寿命长，成本低廉，是中小功率传动系统中轴连接方案的高性价比选择。设计过程中充分考虑了不同轴径的适配性，内孔尺寸可根据实际使用需求进行调整，紧定螺钉的规格也随扭矩等级匹配，确保在额定工况下不会出现打滑、套筒变形等失效问题。
