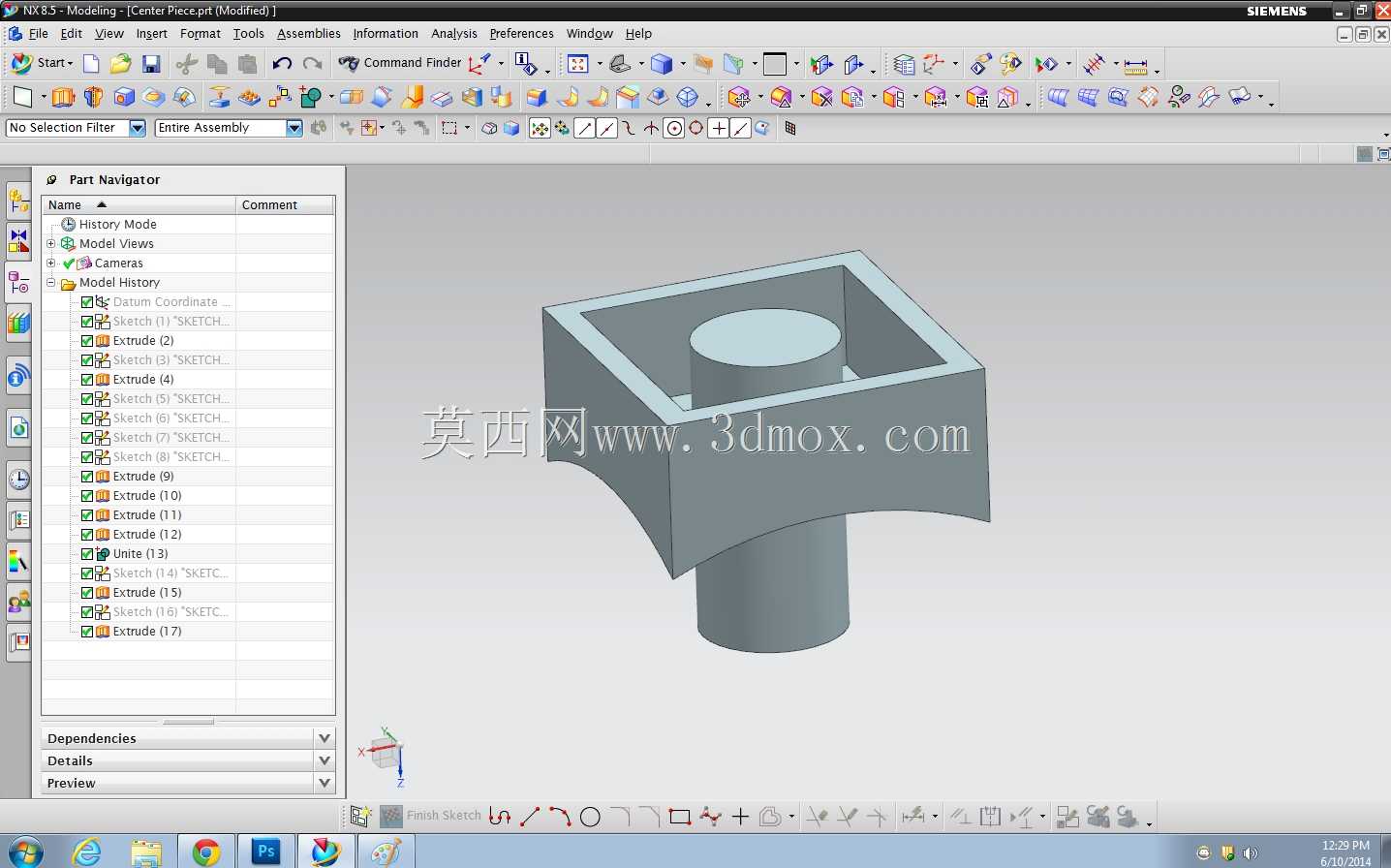

带圆柱凸台的方形凹腔组合结构件

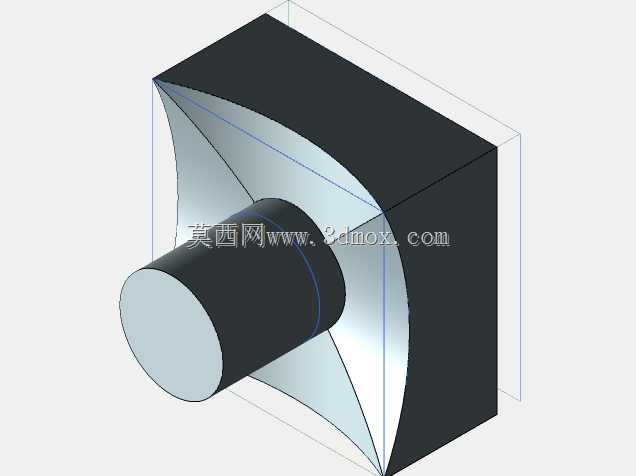

该组合结构件在工业装配场景中多作为定位衔接组件使用，常见于小型工装夹具的定位工位、轻工自动化生产线的工件承载基座，也可作为益智类拼装教具的功能模块，在需要实现凹凸配合定位的装配环节中，能够通过自身结构特征快速完成相邻部件的对位卡合，减少装配过程中的对位调整时间，提升小部件组装的作业效率。从实际功能来看，该构件上方的方形凹腔可用于容纳方形端的配套连接件，凹腔内部设置的圆柱凸台能够插入配套部件的对应圆孔内，实现径向的转动限位，避免配合部件出现水平方向的滑移偏转；下方延伸的圆柱段可插入对应基座的安装孔内，作为整个构件的固定支撑端，弧形过渡的侧壁能够减少应力集中，在频繁拆装的使用场景下降低边角开裂的风险。设计过程中，首先明确了凹凸配合的核心功能需求，将上部主体设置为带围边的方形腔体，围边高度经过匹配测算，既能够保证配套部件嵌入后有足够的贴合深度避免松脱，又不会因围边过高造成材料浪费与装配干涉；腔体内部圆柱凸台的直径与配套孔位采用间隙配合公差，保证拆装顺畅的同时不会出现过大的配合旷量；下方圆柱支撑段与上部腔体的衔接处采用圆弧曲面过渡，替代传统的直角衔接，有效分散构件承受的竖向载荷，避免衔接位置因应力集中出现断裂。外形尺寸方面，上部方形腔体的边长控制在适配小型装配工位的范围内，下方圆柱支撑段的直径与上部腔体的宽度形成合理比例，保证支撑稳定性，安装时仅需将下方圆柱段插入对应基座的预留孔位，即可完成构件的固定，上部凹腔可直接对接配套部件，无需额外的紧固件即可实现初步定位，适配小空间内的快速装配需求，整体结构无多余冗余设计，在满足定位衔接功能的前提下尽可能简化了外形轮廓，降低了加工成型的难度。
