柱形嵌套式机械传动连接构件

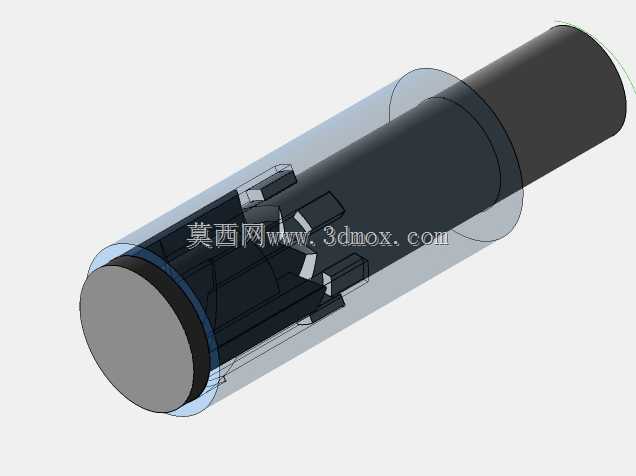

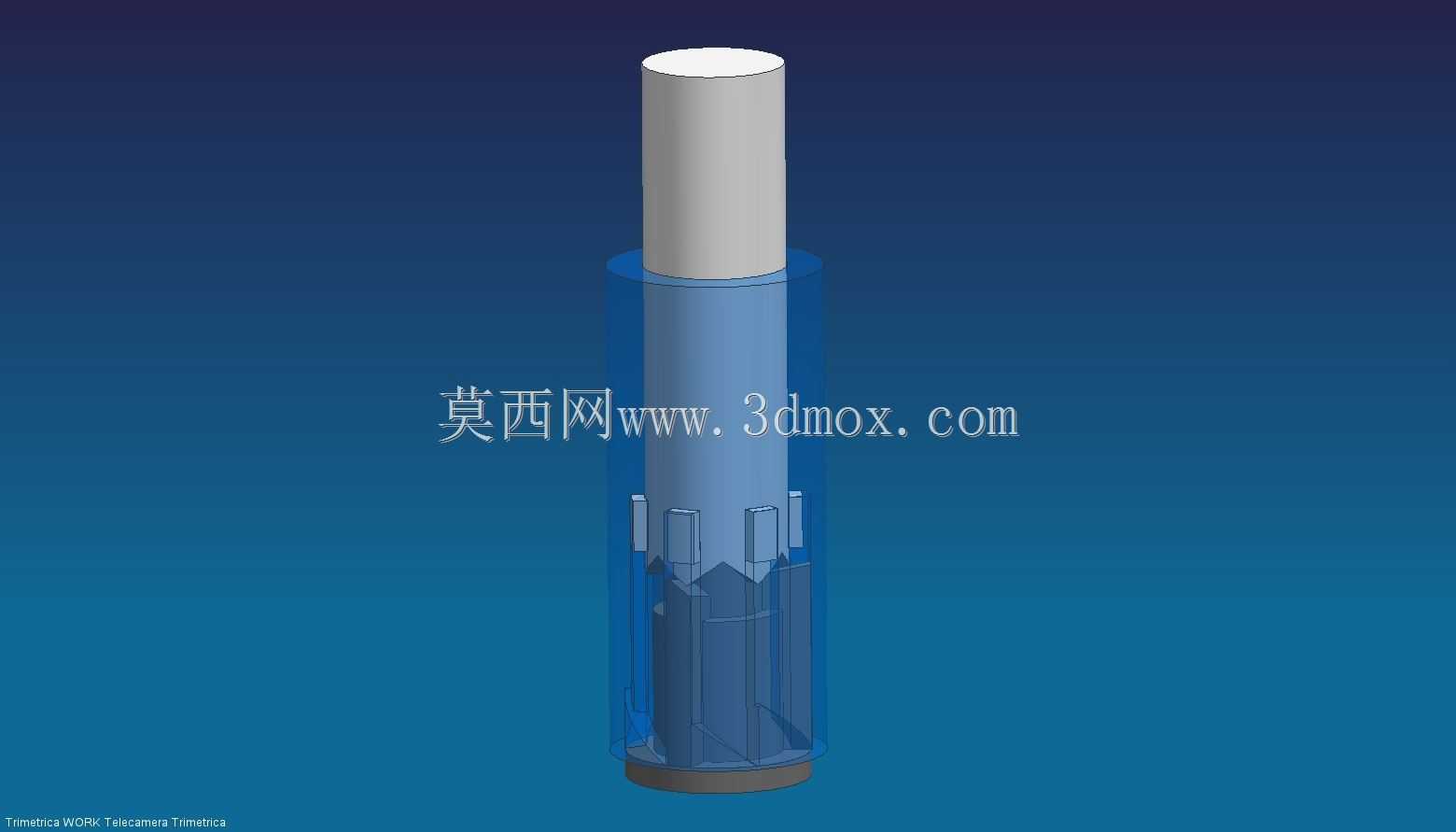

该柱形嵌套式机械传动连接构件，主要应用于中小功率的精密传动链路场景，常见于轻工自动化生产线的动力传递工位、小型专用设备的执行端连接部位，可在轴向载荷与小幅径向偏载并存的工况下完成动力的稳定传输，适配需要快速拆装维护的设备装配需求，能够在不拆解周边关联部件的前提下完成自身的更换与检修，大幅降低设备运维的时间成本。构件整体采用同轴嵌套的分层结构设计，外层为透明可视化的防护套筒，既可以隔绝作业环境中的粉尘、切削碎屑进入内部啮合区域，也能让运维人员直观观察内部构件的磨损与运行状态，无需拆解外层防护即可完成初步故障排查；内层为核心的传动啮合结构，上部设置等直径的光滑圆柱连接轴段，可与配套的动力输出轴套形成间隙配合，轴段表面做高精度磨削处理，保证装配后的同轴度误差控制在极小范围内，避免高速运转时产生偏心振动。下部的啮合段采用多瓣式卡合结构，每瓣卡爪的啮合面都做了等角度均分设计，可与配套的从动构件形成无间隙啮合，传动过程中不会出现回程差，保证动力传输的精度；卡爪根部做了圆弧过渡处理，可分散啮合过程中产生的应力集中，提升构件的抗疲劳寿命，避免长期交变载荷下出现根部断裂的问题。构件底部设置环形定位凸台，安装时可与安装基座的定位槽形成精准配合，确定轴向安装的基准位置，避免装配过程中出现轴向窜动；外层防护套筒与内部传动构件之间预留了均匀的环形间隙，可填充固态润滑脂，长期维持内部啮合面的润滑状态，减少日常维护的润滑频次。设计过程中优先考虑了装配的便捷性，整体无复杂的异形曲面结构，所有配合面均采用规则的圆柱面与平面，常规的机加工工艺即可完成生产制造，加工成本可控；同时兼顾了不同工况的适配性，可根据实际传递扭矩的大小调整卡爪的数量与啮合面的接触面积，在小扭矩场景下可减少卡爪数量降低构件自重，在大扭矩场景下增加卡爪数量提升承载能力，无需大幅改动整体外形尺寸即可完成系列化衍生设计，适配不同功率等级的设备使用需求。构件的整体外形为规则圆柱形态，安装时仅需预留直径略大于外层防护套筒、深度略大于构件总高度的圆柱形安装空间即可，无外伸的异形结构，不会与周边的管线、其他零部件产生干涉，可在紧凑的设备内部空间中完成布置，提升设备内部的空间利用率。
