手动螺旋起重顶升工具结构设计

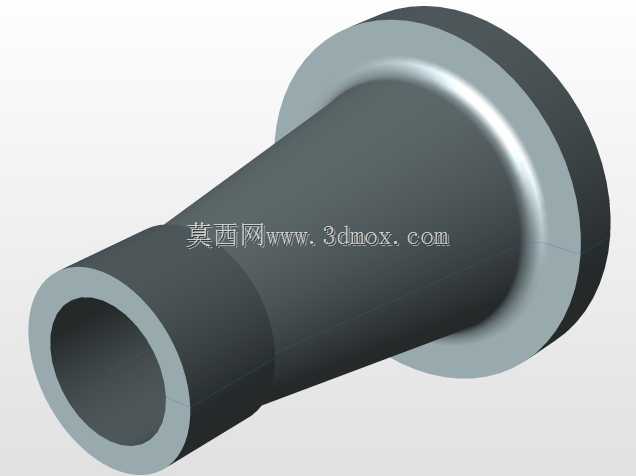

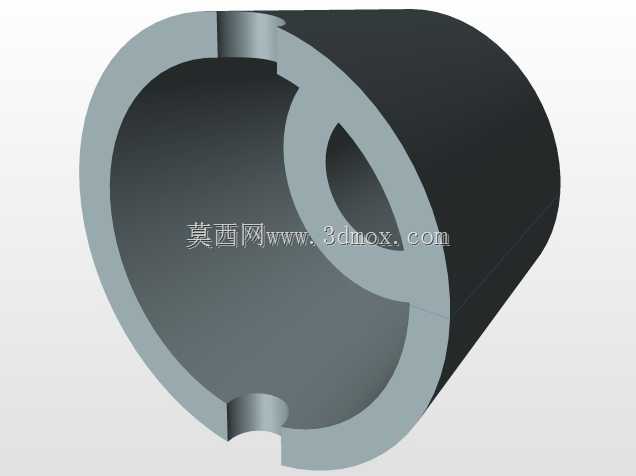

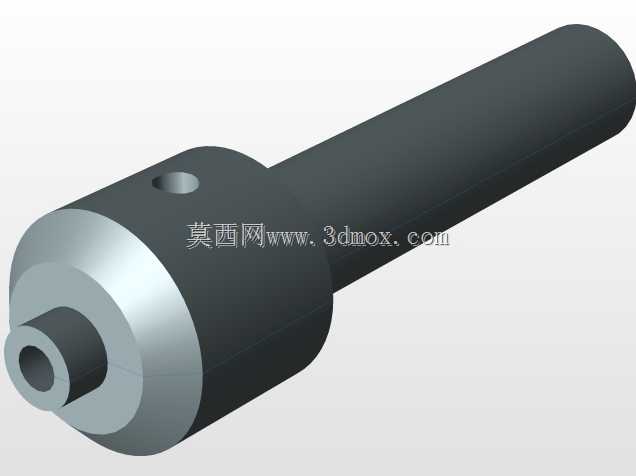

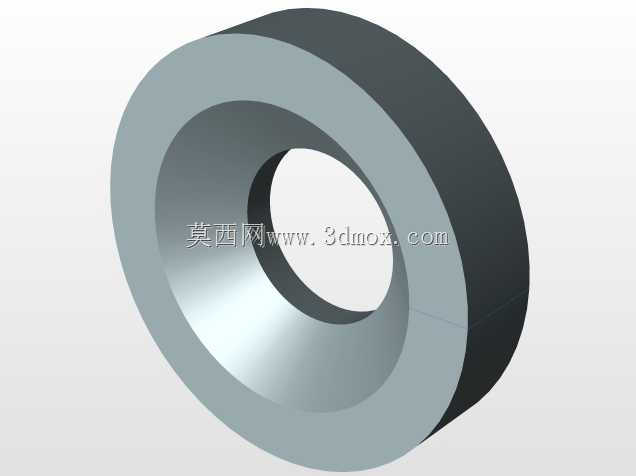

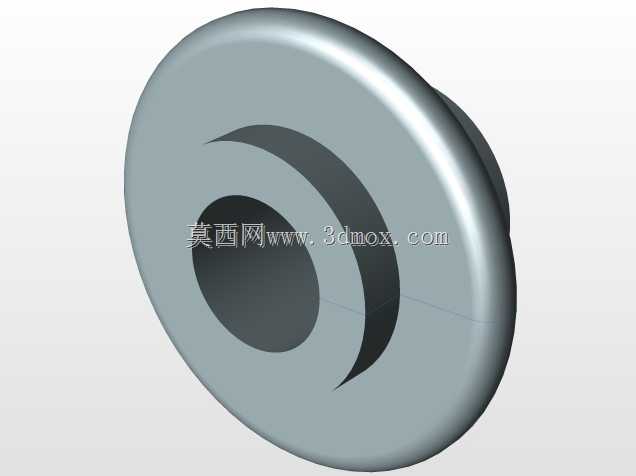

这款螺旋顶升工具是小型起重作业场景中极为常用的手动作业设备，广泛应用于设备检修、小型构件安装、车辆应急维修、工装调平、轻型构件位置微调等多种作业场景，尤其适合无外接动力源的野外作业、狭小空间内的小吨位顶升作业需求，依靠螺旋副的机械自锁特性，作业过程中无需额外的锁止固定结构，即可长时间稳定支撑顶升载荷，避免液压类顶升设备易出现的泄压回落风险，作业可靠性更强，维护成本更低。从功能特性来看，这款螺旋顶升工具采用梯形传动螺纹作为核心传动结构，通过转动操作端带动螺杆沿轴向做直线伸缩运动，实现载荷的顶升与回落，整体结构无复杂液压管路、密封元件，故障率极低，可适应多粉尘、高低温等较为恶劣的作业环境，作业过程中顶升速度平稳，可实现毫米级的高度微调，满足对顶升精度有一定要求的安装对位作业需求，操作端的摇臂结构经过力臂优化，操作人员施加较小的作用力即可实现额定载荷的顶升，大幅降低作业劳动强度。在设计思路上，这款结构优先保障作业安全性与结构稳定性，承力底座采用大接触面积的平底设计，可分散顶升时的接触压力，避免作业过程中出现下陷、侧倾风险；顶部承托头采用内凹弧面结构，可与被顶升构件的接触面形成更好的贴合，防止顶升过程中构件滑脱；传动螺杆采用高强度合金结构钢材质设计，螺纹牙型经过受力优化，可均匀承载顶升载荷，避免局部应力集中导致的螺纹变形、断裂问题；导向套部分采用加长配合长度设计，可限制螺杆伸缩过程中的径向晃动，保障顶升过程的同轴度，避免偏载带来的结构损伤。从外形尺寸与安装边界来看，这款螺旋顶升工具整体结构紧凑，收缩状态下整体长度较短，可放入常规工具箱内携带，作业时所需的操作空间较小，摇臂转动所需的周边避让空间经过优化，在设备底部、构件缝隙等狭小空间内也可完成操作；顶升行程覆盖常规小吨位顶升作业的常用高度范围，完全满足日常检修、安装、调平类作业的顶升高度需求，无需额外加装垫高垫块即可完成多数常规作业，整体结构无外凸的尖锐棱角，搬运、使用过程中不易造成磕碰损伤，适配多场景下的灵活使用需求。
