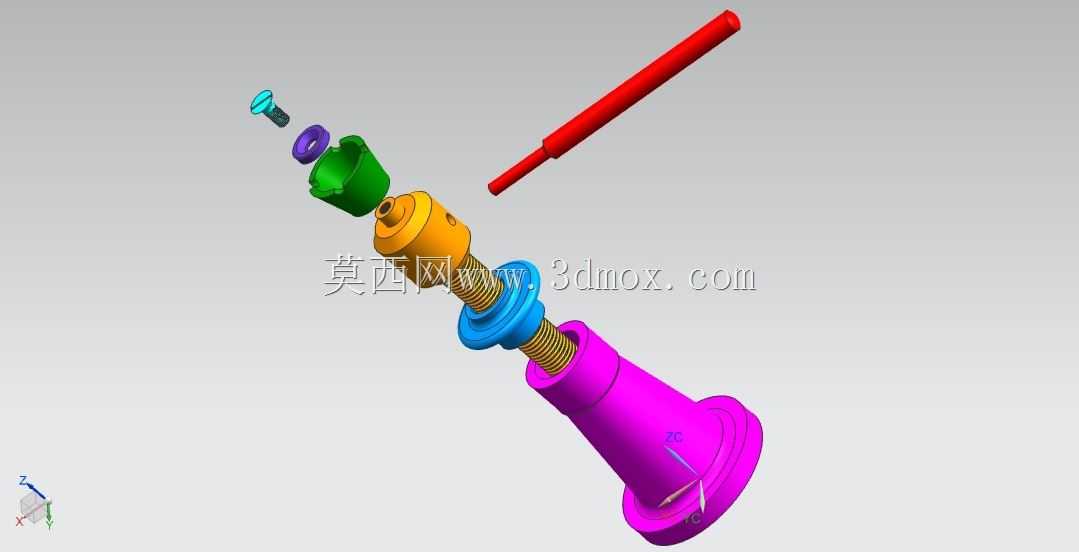

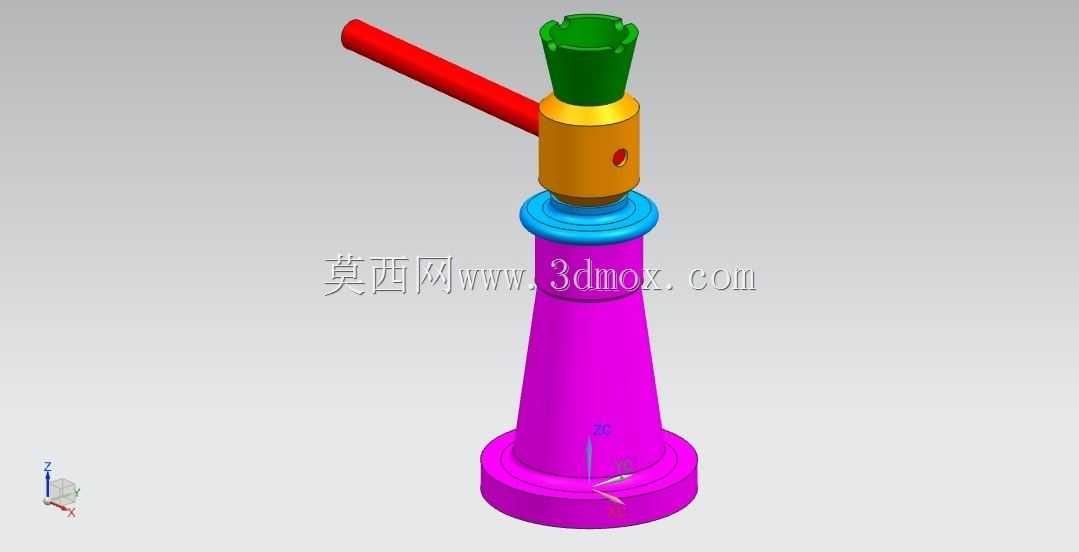

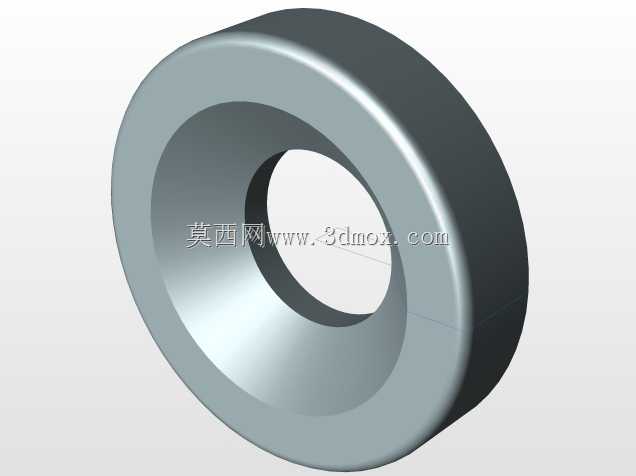

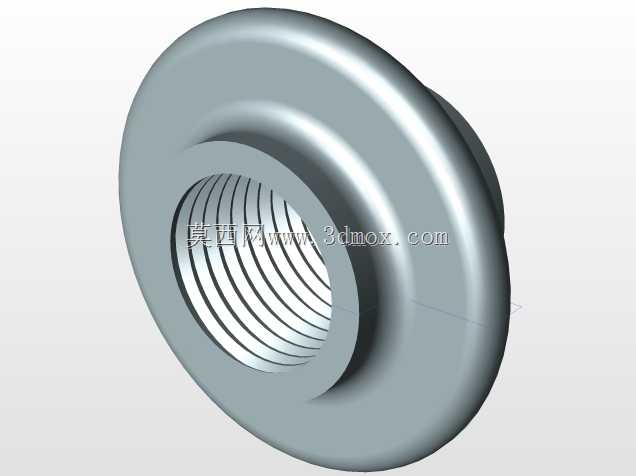

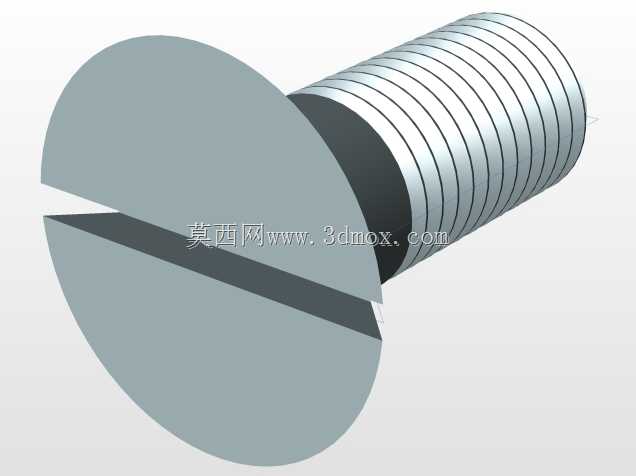

手动螺旋起重顶升设备三维结构

这款手动螺旋顶升设备，是面向小型起重、设备安装检修、重物位移调整场景设计的机械式顶升工具，广泛应用于机加工车间设备就位、汽修场景车辆局部顶升、仓储场景重型货位调整、建筑施工小型构件临时支撑等作业场景，依靠纯机械螺旋传动实现力的放大与行程的精准控制，无液压元件的密封老化、漏油泄压风险，可在无电源、高低温、多粉尘等复杂工况下长期稳定使用，适合对支撑可靠性要求高、顶升行程需要精准控制的作业场景。

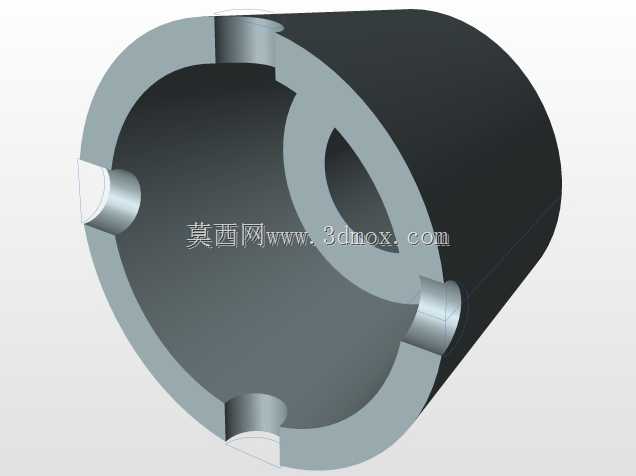

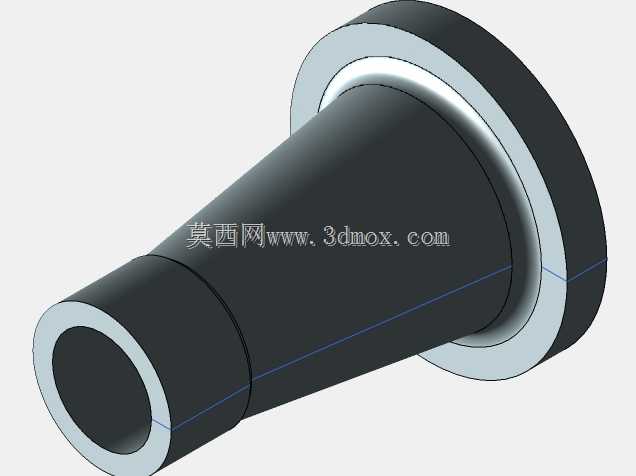

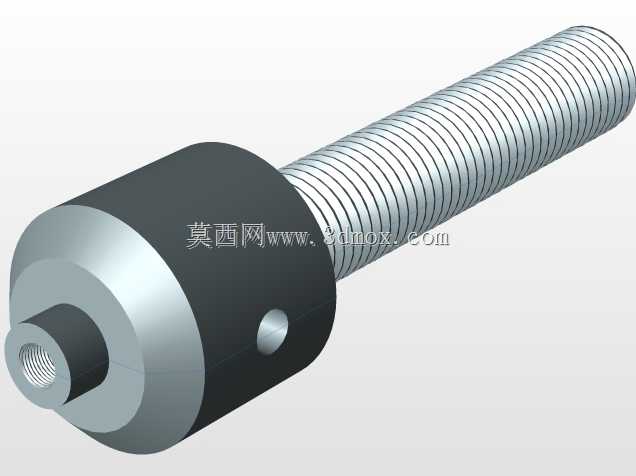

从功能特性来看，该设备采用梯形螺旋传动副作为核心传力结构，通过摇臂施加的圆周扭矩转化为顶升杆的直线顶升力，具备可靠的机械自锁特性，当顶升到位停止摇臂操作后，无需额外锁止结构即可保持当前顶升高度，不会出现负载下滑回落的问题，作业安全冗余充足。设备顶部设计有带防滑齿槽的承托端头，可适配不同形状的被支撑工件底面，避免顶升过程中工件滑移；中部设置有摇臂插接孔，可根据作业空间需求更换不同长度的操作杆，在狭窄空间内使用短杆操作，需要大顶升力时换长杆降低操作力度；底座采用大直径圆盘式结构，大幅提升支撑接触面积，降低对支撑地面的压强，避免软质地面上作业出现设备下陷倾斜的问题；顶升杆主体采用锥度过渡的柱体结构，在保证足够轴向抗压强度的前提下，优化了结构重量，减少设备整体自重，方便单人搬运转移。

在设计思路上，该结构优先保障传力路径的同轴度，从底座承力面到顶部承托端头的所有受力部件均保持同轴设计，避免偏载带来的螺旋副偏磨、杆件弯曲问题；各运动部件之间预留了合理的配合间隙，既保证螺旋传动的顺畅无卡滞，又避免间隙过大带来的顶升晃动问题；外部设置有防护套结构，可阻挡作业环境中的粉尘、铁屑进入螺旋传动副，延长核心传动部件的使用寿命。从安装与使用边界来看，该设备底座直径适配常规平整硬化地面的支撑要求，最小收缩高度可放入低矮设备的底部间隙，最大顶升行程覆盖常规小型设备安装、车辆检修的顶升高度需求，作业时只需保证底座放置平整、顶部承托与工件接触贴合，即可通过往复扳动摇臂实现平稳顶升，回落时反向操作摇臂即可控制重物匀速下降，全程操作力度均匀，无突然卸力的风险，适合单人独立完成小型重物的顶升支撑作业。
