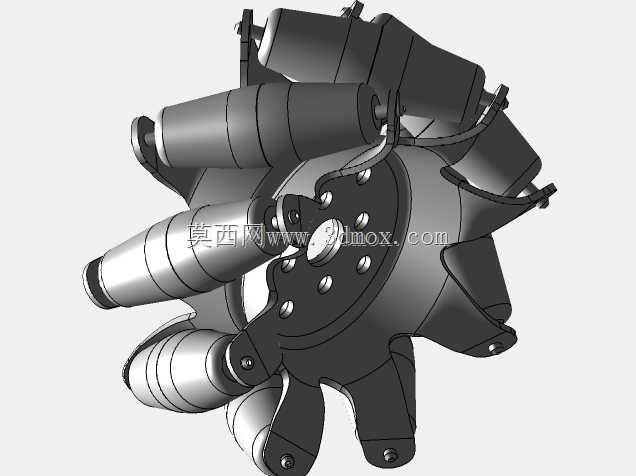

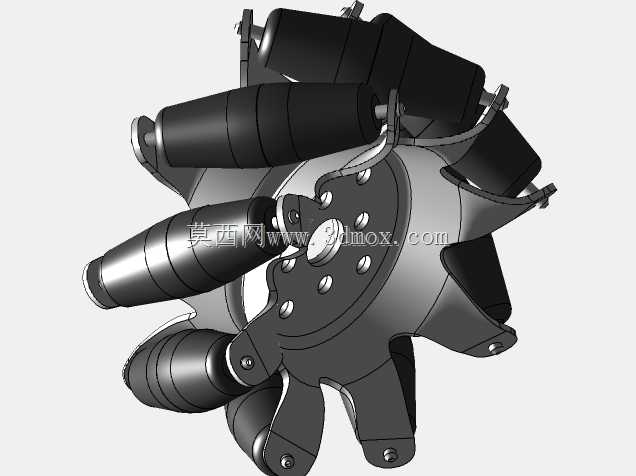

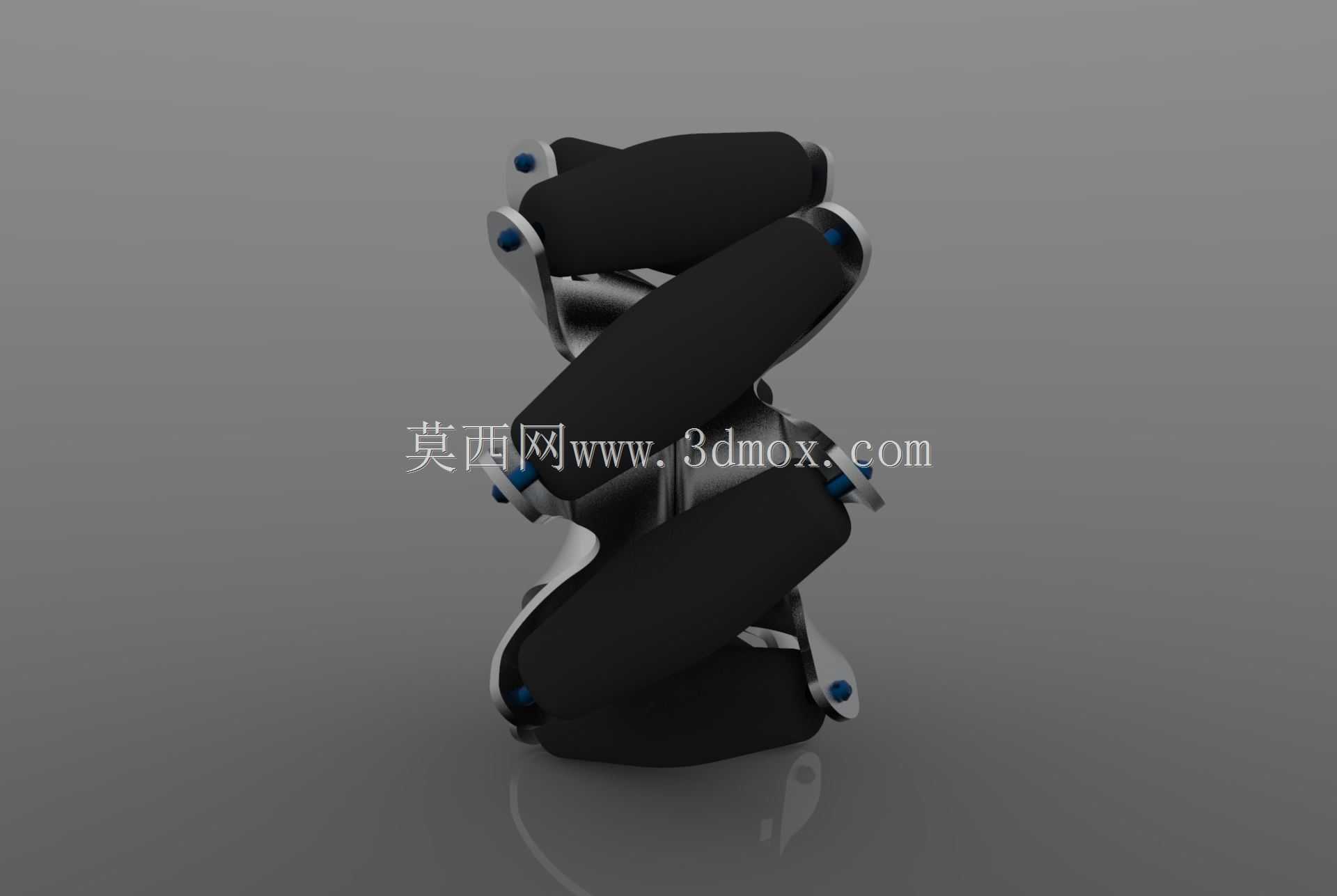

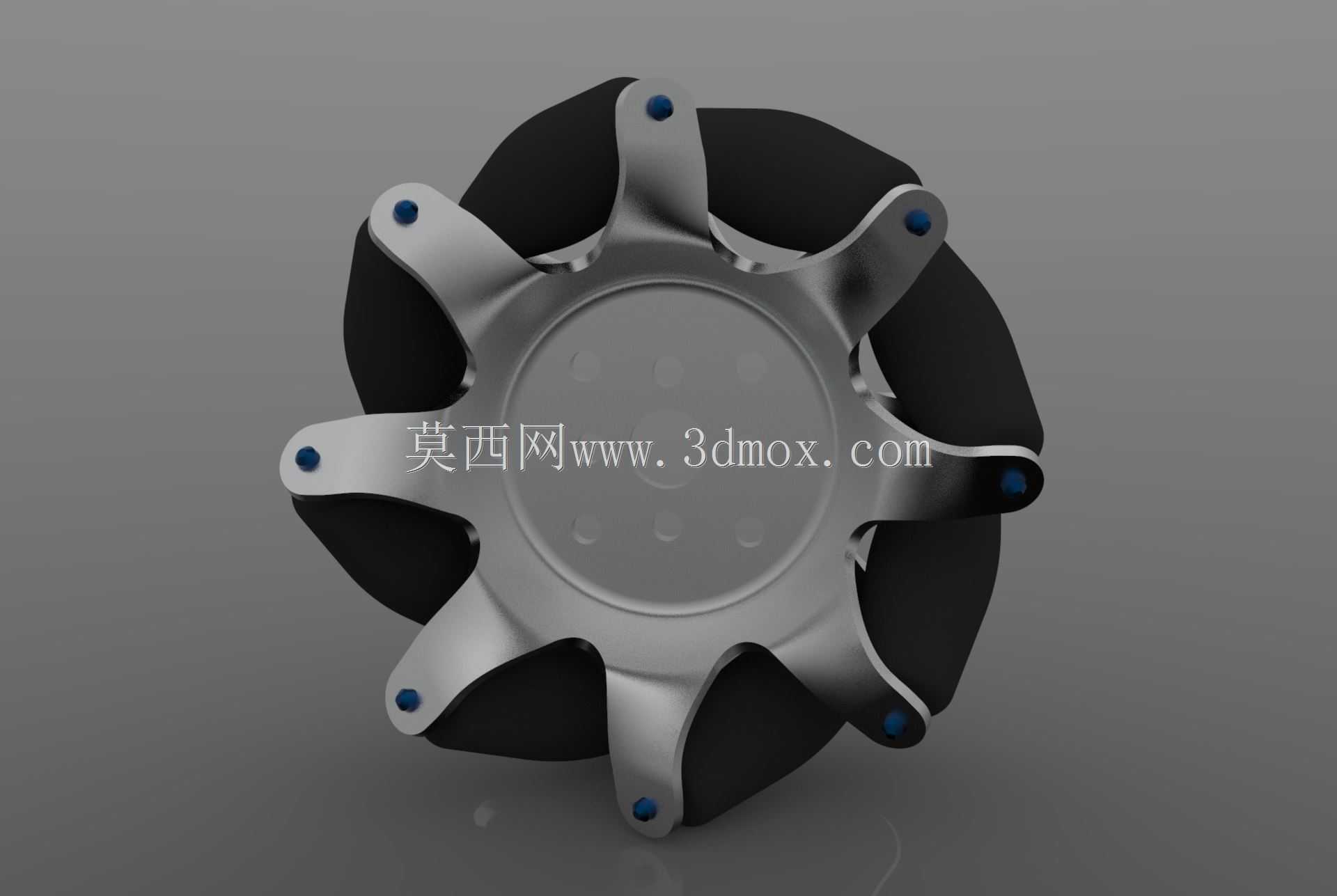

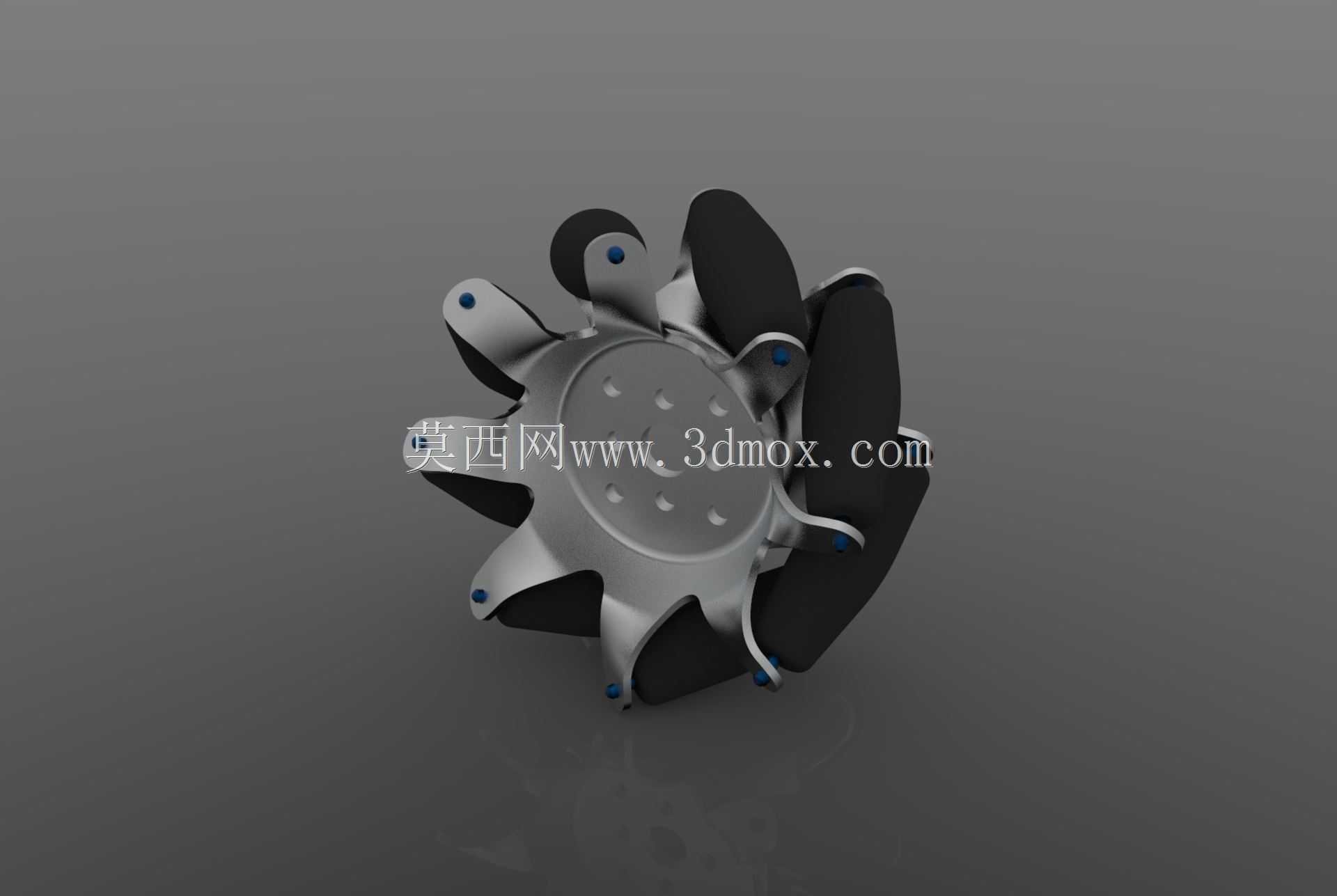

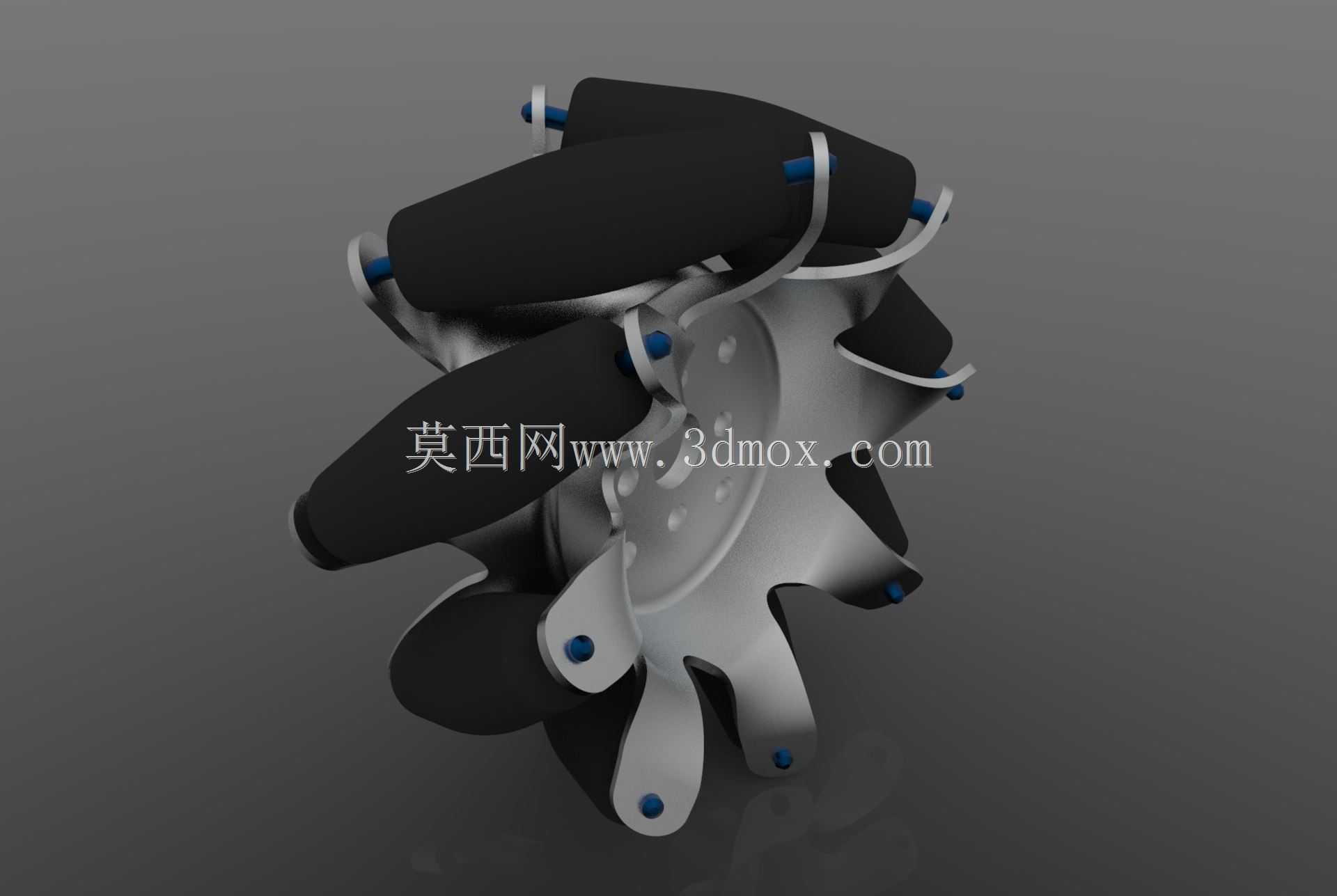

麦克纳姆式全向移动胎膜轮结构设计

这款胎膜轮是基于麦克纳姆轮运动原理优化设计的全向行走部件，主要适配重载型AGV搬运车、智能仓储移动平台、车间物料转运台车以及窄空间作业的特种移动设备，能够在不改变车体朝向的前提下实现前行、横移、斜行、零半径回转等全向移动动作，完美解决传统转向轮在狭窄通道、密集仓储库区、精密装配工位中转向半径不足、走位调整效率低的痛点。在实际生产场景中，搭载该类胎膜轮的移动设备无需预留额外转向空间，可大幅提升仓储库区的空间利用率，同时在精密装配产线中能够实现毫米级的位置微调，满足电子元器件装配、重型部件对位等高精度移动需求。从功能特性来看，该轮组采用轮毂周向交错布置独立辊子的结构，每个辊子的外轮廓包络形成完整的轮体圆柱面，既保证轮体滚动过程中与地面接触的连续性，避免行走过程中出现颠簸、卡顿问题，同时辊子自身可绕自身小轴自由转动，通过不同轮组的转速与转向差速配合，将轮体的主驱动力分解为任意方向的合力，实现全向移动功能。设计过程中，首先根据目标承载吨位确定轮体的整体直径与轮毂幅板厚度，轮毂采用辐射式支撑筋结构，在保证整体结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载损耗；周向布置的辊子采用鼓形外轮廓设计，辊子轴线与轮体主轴线呈固定夹角布置，保证辊子与地面接触时为线接触状态，降低滚动阻力，同时每个辊子的安装支架都预留了微小的浮动间隙，可适配轻微不平整的地面工况，避免个别辊子悬空导致的轮体打滑、承载不均问题。安装边界方面，轮体中心设置标准的驱动轴连接孔位，孔位周边预留了螺栓安装沉台，可直接与标准行星减速电机的输出法兰对接，轮体两侧的安装端面预留了轴承位的安装空间，可适配不同宽度的车体安装支架，辊子外侧的包胶层采用高耐磨聚氨酯材质，既具备足够的摩擦系数保证驱动不打滑，同时能够吸收行走过程中的微小震动，保护地面铺装层不受损伤，轮体整体的外圆跳动公差控制在合理范围内，保证高速行走时的平稳性，不会出现偏磨、异响等问题。
