工业传动用单槽三角皮带轮结构设计

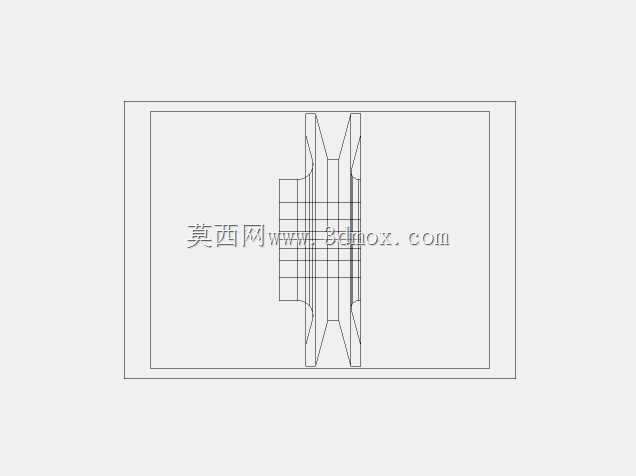

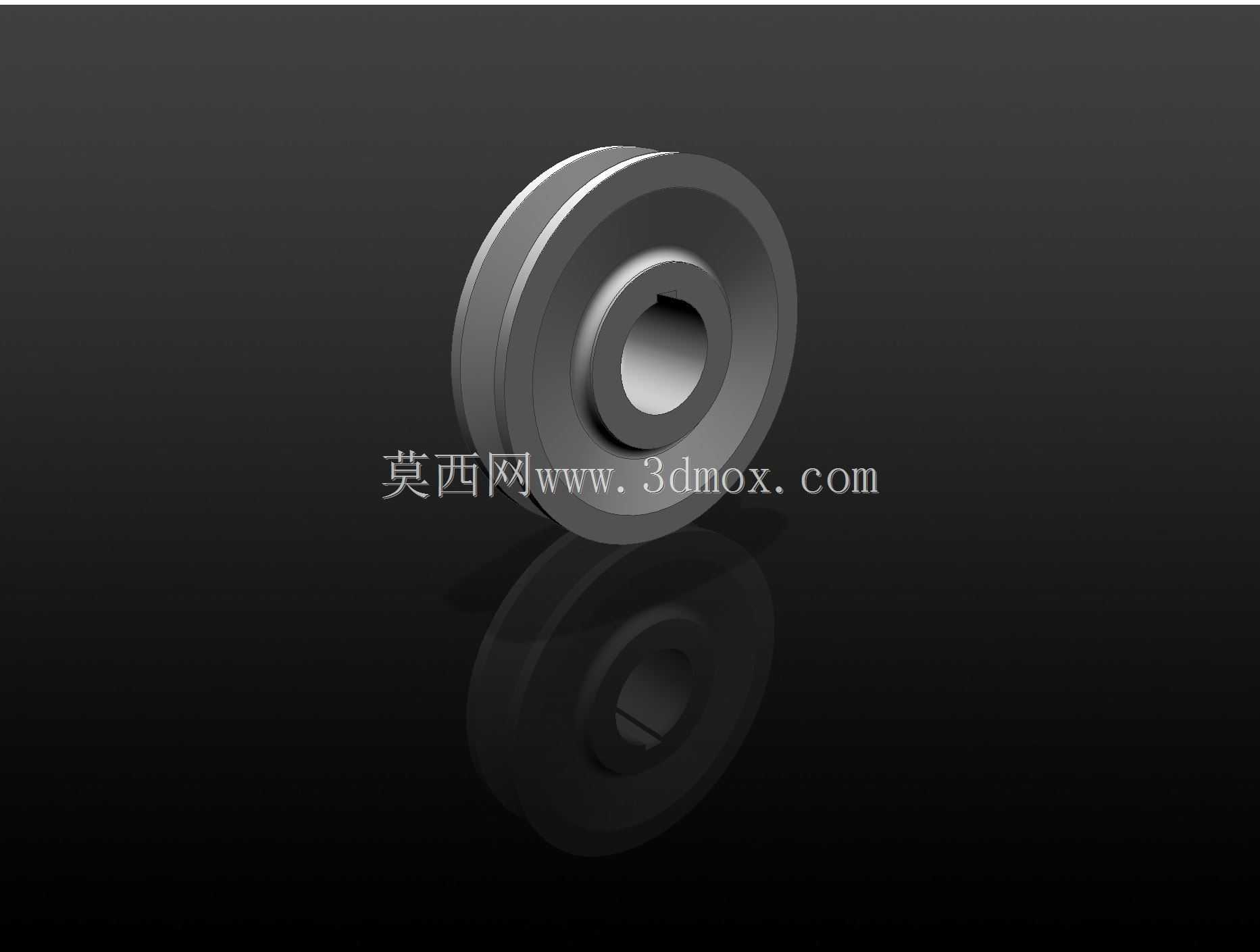

三角皮带轮是带传动系统中应用极为广泛的核心传动部件，主要用于各类需要实现动力远距离传递、具备一定缓冲减震需求的工业传动场景中，常见于中小型生产设备、农用机械、轻工加工设备、输送装置的动力传输环节，能够在电机与工作执行端之间实现稳定的转速匹配与动力传递，相比齿轮传动具备安装容错率高、传动噪音低、过载时可通过皮带打滑保护核心动力部件的独特优势，可有效降低设备突发过载时核心电机、传动轴的损坏风险。这款三角皮带轮采用单槽式结构设计，整体为圆盘式回转体构型，轮缘位置加工有与标准三角带截面匹配的梯形楔槽，槽面经过精度控制可保证与三角带侧面的充分贴合，避免传动过程中出现皮带打滑、偏磨的问题，有效提升皮带的实际使用寿命与传动效率。轮体中心设计有标准通孔安装位，孔侧预留有键槽结构，可通过平键与传动轴实现周向固定，保证动力传递过程中轮体与轴不会出现相对转动，传递扭矩过程受力均匀。轮体的辐板部分采用等厚圆盘设计，在保证整体结构强度、满足高速回转时动平衡要求的前提下，尽可能降低轮体自身重量，减少回转过程中的无用惯量，降低设备启动阶段的动力损耗。从安装边界来看，这款带轮的轴向厚度适配常规单根三角带的安装宽度要求，轮缘外径尺寸匹配对应传动比下的转速转换需求，安装时仅需保证轮体端面与传动轴轴线垂直，配对的主动与从动带轮轮槽处于同一平面，即可完成安装调试，日常维护仅需定期检查皮带张紧度与槽面磨损情况即可，运维难度极低。在设计思路上，这款带轮充分考虑了通用场景下的互换性需求，轮槽尺寸完全适配国标普通V带的截面参数，可直接替换同规格的常规带轮产品，无需对设备原有安装位进行改造；轮体的过渡位置均设计有圆角结构，避免应力集中问题，即使在长期交变载荷作用下也不易出现轮体开裂的问题，整体结构兼顾了传动可靠性、安装便捷性与成本可控性，能够满足多数常规工业传动场景的使用需求。
