雪佛兰皮卡中控台三孔仪表安装座

该仪表安装座主要面向皮卡中控台的附加仪表加装场景，用于在原车杯托前方的中控区域固定三只圆形仪表，满足车主对机油压力、涡轮压力、电压等车辆运行参数的扩展监测需求。在整车内饰改装中，这类加装件既要保证仪表安装后的可视性，又不能破坏原车中控台的整体布局，还要在长期车辆颠簸工况下保持连接可靠，因此结构设计需要同时兼顾人机视野、安装强度与内饰协调性。

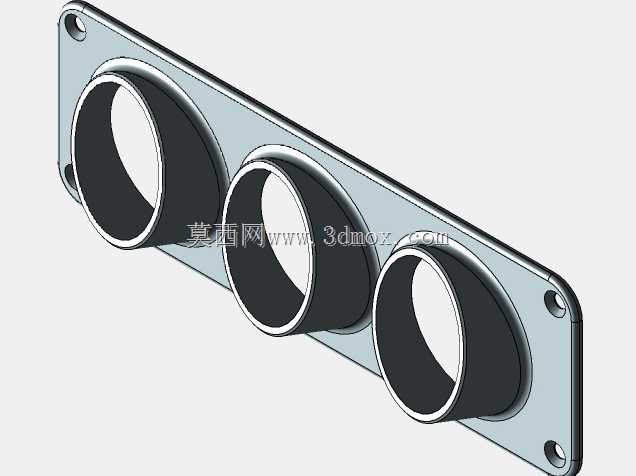

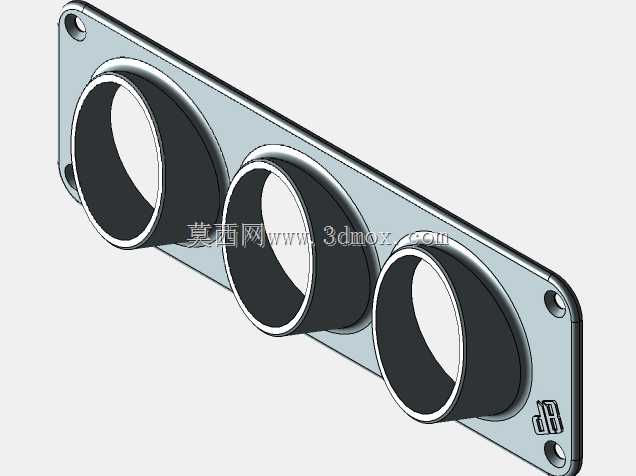

从功能结构看，安装座由一块带安装孔的矩形底板和三个同轴圆筒形仪表座组成。底板四角预留沉头孔，用于紧固件沉入安装，避免螺钉头部外露干涉周边内饰件；三个圆筒沿底板长度方向等距排列，筒体内径按标准2英寸圆形仪表的外轮廓设计，可直接将仪表压入或通过背部卡圈固定，圆筒深度能够容纳仪表后部接线与接头，保证仪表装入后正面与底板表面齐平。底板边缘做圆角过渡，减少尖锐边角对内饰和人员的划伤风险，整体轮廓贴合中控台面的安装边界。

安装边界方面，该件布置在杯托前方的中控口袋区域，不需要大幅切割原车中控面板，仅需在口袋背面开设对应走线孔，将仪表线束从孔位引出并连接至车辆对应传感器即可。固定方式采用四颗沉头螺钉穿过底板四角孔位，与中控内部预留或加工的安装位连接，螺钉规格选用常用的#10沉头平头螺钉，装配后螺钉头部不高出底板表面。设计时需校核底板与杯托、换挡机构之间的间隙，确保安装座不会影响杯托正常使用，也不会在换挡操作时产生干涉。

建模过程中，圆筒与底板采用一体化拉伸加切除特征成型，重点保证三个圆筒的同轴度和中心距一致性，避免仪表装入后出现歪斜或间距不均。沉头孔位置需结合中控内部加强筋分布设定，避开内部走线槽和薄壳区域，保证螺钉连接有足够的咬合厚度。底板背面可根据中控台面的弧度设置轻微贴合面，提升安装后的贴合度，减少行车振动带来的异响。圆筒内壁可预留少量卡接余量，适配不同品牌仪表的外径公差，背部则设计限位台阶，防止仪表过度推入。

在实际使用中，该结构能够将三只仪表稳定布置在驾驶员视线易及的位置，读数时不需要大幅转移视线，兼顾了改装实用性与驾驶安全性。整体结构没有复杂运动部件，可靠性主要取决于安装点强度和仪表固定方式，建模时需重点关注壁厚均匀性，避免注塑或加工时出现缩痕、变形，同时保证底板具备足够刚性，在车辆长期振动下不发生开裂。
