重卡客舱侧围内饰护板结构设计

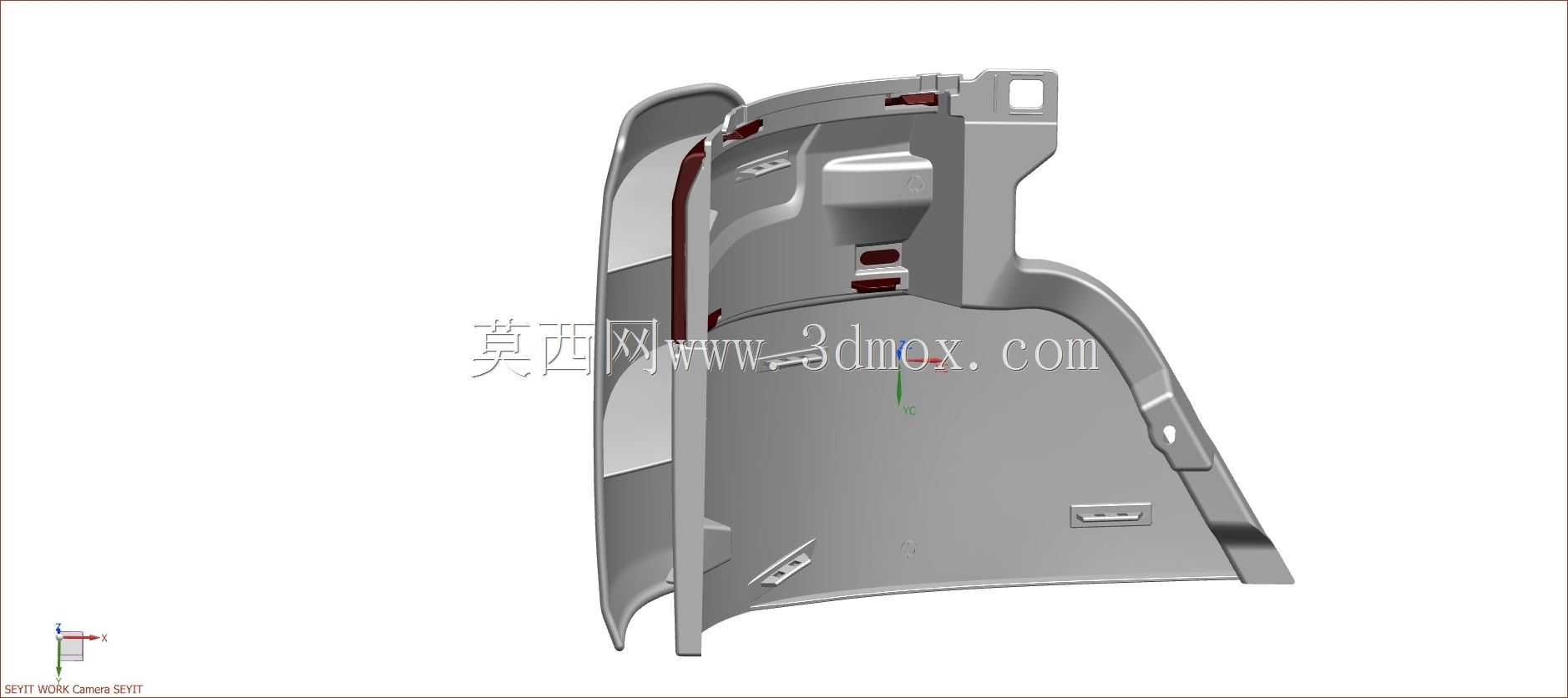

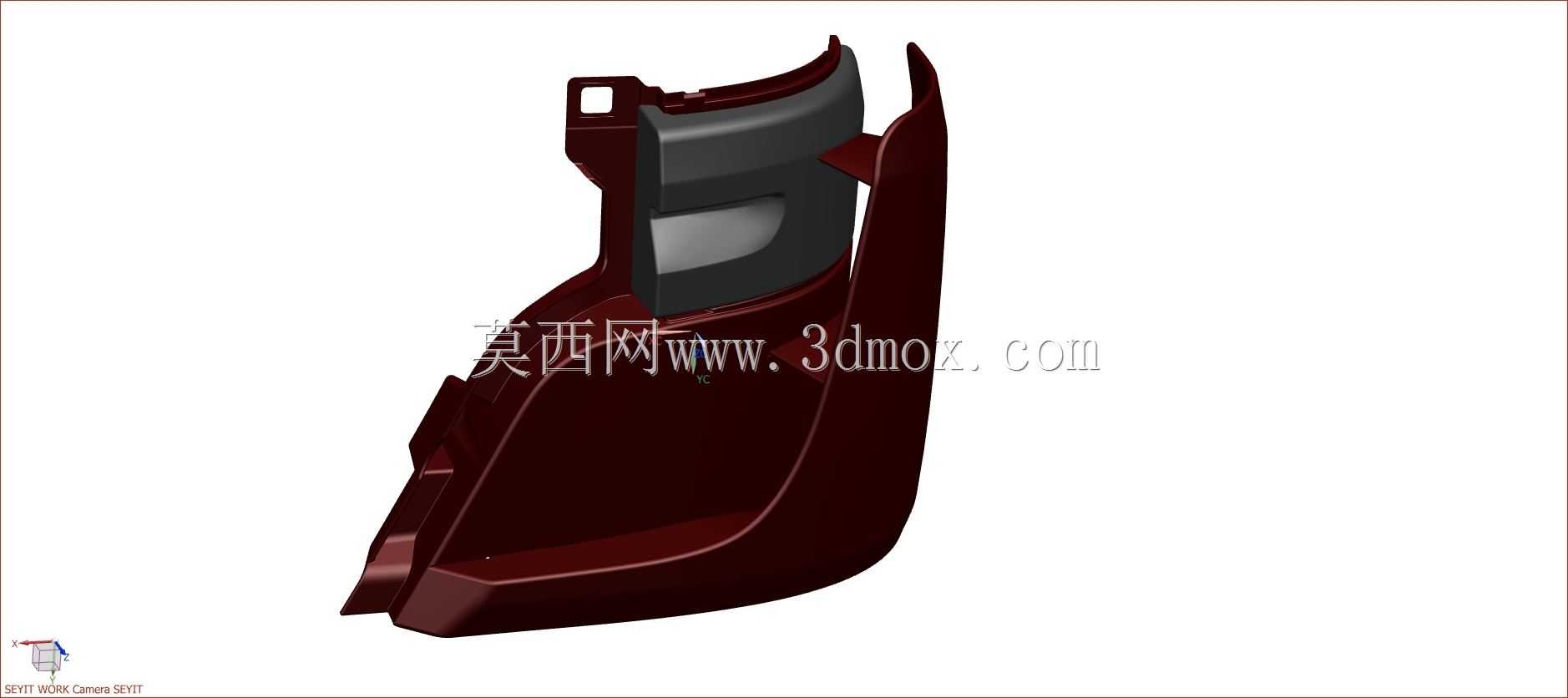

该部件为重型商用车客舱侧围的集成式内饰护板，主要应用于长途干线物流重卡、工程作业重卡的驾驶舱内部侧围区域，承担内饰包覆、功能集成、人机防护的多重作用，是重卡驾驶舱内饰系统中衔接车门立柱、仪表台侧端与顶棚下沿的关键结构件。在实际装车场景中，该护板覆盖了驾驶舱侧围的钣金裸露区域，既能够隔绝行驶过程中侧围钣金传递的风噪与胎噪，也能避免驾乘人员上下车、调整坐姿时磕碰金属钣金造成损伤，同时集成了扶手、储物槽、线束走线通道的安装定位结构，无需额外增设独立支架即可完成周边功能件的装配。从功能特性来看，该护板采用分层结构设计，外层为高抗冲的深色注塑基材，表面做了哑光皮纹处理，能够长期抵御驾驶舱内的紫外线照射、温度交变与日常剐蹭，不易出现发白、开裂、变色问题；中部预留的软质扶手区域做了内凹弧度处理，贴合驾乘人员倚靠时的手臂自然曲线，长时间倚靠也不会产生明显的压痕与不适感；护板边缘设置了多组卡扣安装位与定位筋，能够精准卡入侧围钣金的对应安装孔，装配后与周边内饰件的缝隙均匀控制在0.5mm以内，不会出现行驶异响、松动脱落的问题。设计过程中，团队充分考虑了重卡驾驶舱的复杂使用环境，首先基于人体工程学数据确定了扶手的高度与内凹深度，确保不同身高的驾乘人员都能自然搭放手臂；其次针对侧围区域的线束走向、空调侧出风口的避让需求，在护板背部设计了集成式的走线卡槽与风道避让空腔，无需额外增加线束固定卡扣与风道转接件，有效降低了整车装配的工序复杂度；同时在护板的下部做了加厚耐磨处理，能够抵御驾乘人员上下车时鞋底的频繁剐蹭，延长部件的使用寿命。从安装边界来看，该护板的整体轮廓完全匹配Actros系列重卡的客舱侧围钣金曲面，上部对接A柱下沿的内饰盖板，下部衔接车门门槛的装饰条，前部贴合仪表台的侧端面，后部与座椅侧护板保持均匀间隙，所有安装卡扣的位置都与钣金预装孔一一对应，安装时无需对钣金进行二次切割、打孔，直接卡接即可完成固定，装配效率相比分体式护板提升40%以上，且后期维护拆卸时仅需撬动对应卡扣位置即可完成拆解，不会损伤护板本身与周边内饰件。
