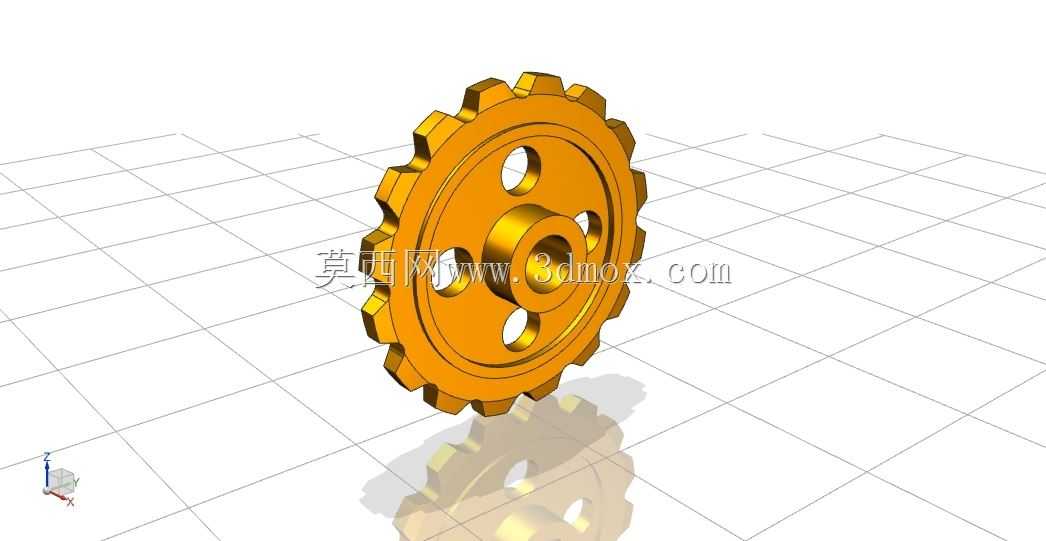

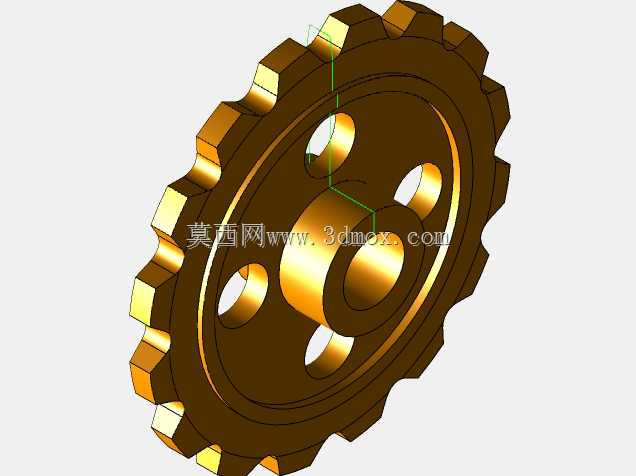

铲斗提升机用传动链轮结构设计

该链轮主要配套应用于铲斗提升机设备中，作为链条传动系统的核心啮合零件，承担着传递扭矩、驱动牵引链条带动料斗完成物料垂直提升的核心作用，常见于矿山散料输送、粮食仓储转运、建材原料上料等需要连续垂直输送散状物料的作业场景，是保障提升机稳定运行、实现物料连续高效提升的关键传动部件。在实际设备运行过程中，链轮需要持续与牵引链条的链节滚子啮合，承受链条传递的张紧拉力、啮合冲击载荷以及长时间运行带来的摩擦损耗，因此其结构设计直接决定了提升机传动系统的运行平稳性、噪音水平以及易损件的更换周期。从产品功能特性来看，该链轮采用了等距分布的渐开线齿形设计，齿廓曲线经过优化，能够保证与标准输送链条的滚子实现顺畅啮合，减少啮合过程中的卡滞、冲击与异常磨损，避免链条在运行过程中出现跳齿、脱链的故障；轮体中心设计有带台阶的安装轴孔，能够与提升机的驱动主轴实现精准的同轴定位配合，轴孔周边的台阶结构可以承受轴向的定位载荷，防止链轮运行过程中出现轴向窜动；轮盘上均匀分布的多个减重通孔，在不影响轮体整体结构强度的前提下，有效降低了链轮自身的转动惯量，减少驱动端的启动负载，同时也便于日常检修过程中的吊装与拆装操作。在设计思路上，该链轮优先保障了啮合精度与结构强度的平衡：齿部采用了加厚的齿宽设计，能够适配大节距的工业输送链条，增大齿面与链条滚子的接触面积，降低单位面积的接触应力，延长齿面的耐磨使用寿命；轮体采用轮毂与轮盘一体化的结构设计，轮毂部位做了加厚处理，能够传递更大的驱动扭矩，避免大负载下轮毂与轴配合处出现开裂、滑转的问题；轮盘外缘的齿根部位做了圆弧过渡处理，能够有效分散啮合过程中的应力集中，提升轮体的抗疲劳性能，适配长时间连续运转的工业作业需求。从安装边界来看，该链轮的外径、齿根圆直径、中心轴孔直径以及安装定位的台阶尺寸均匹配对应型号提升机的驱动端安装空间，安装时只需将链轮通过键连接固定在驱动主轴上，调整好轴向位置与两侧链条的张紧度即可完成装配，轮体的轴向厚度适配对应链条的内节宽度，能够保证链条在链轮上居中运行，不会出现偏磨侧边的问题，整体结构兼顾了传动可靠性、安装便捷性与长期运行的耐用性，能够适配多工况下的散料提升作业需求。
