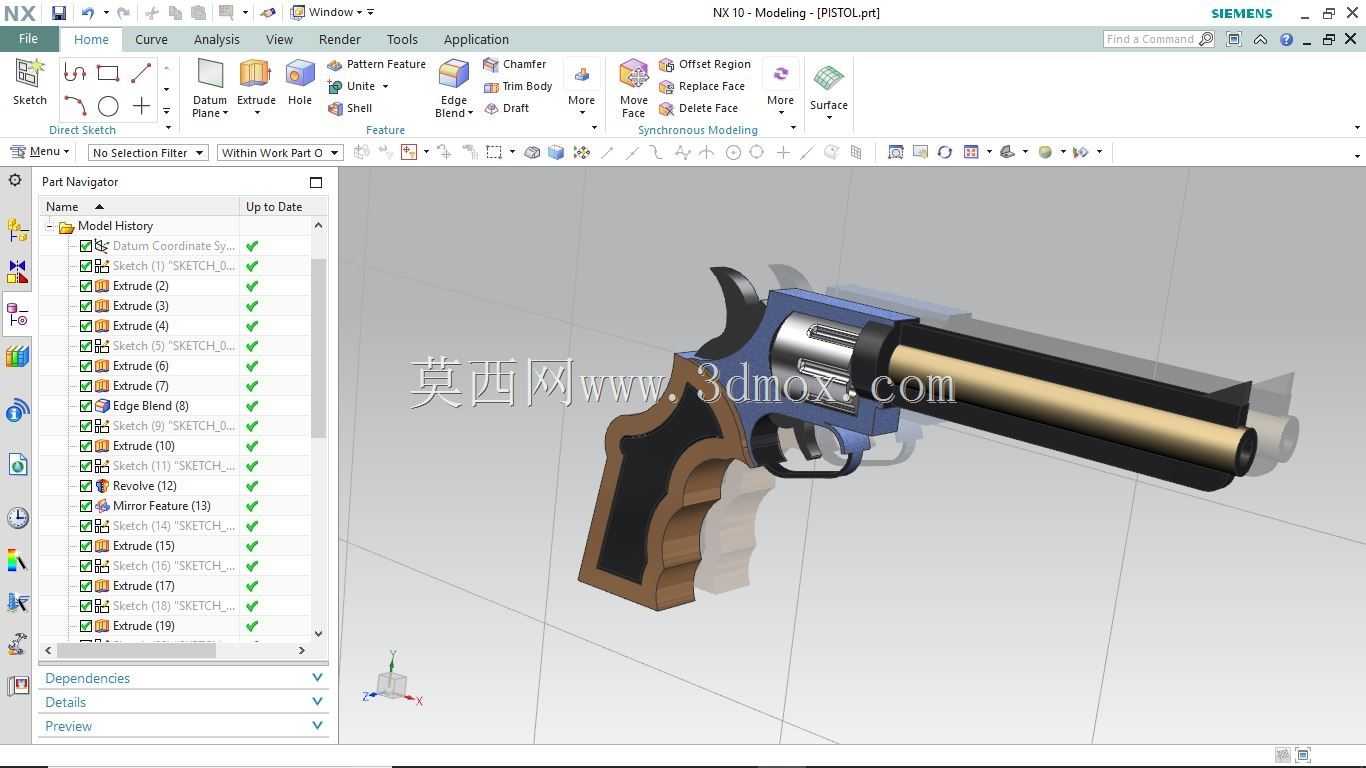

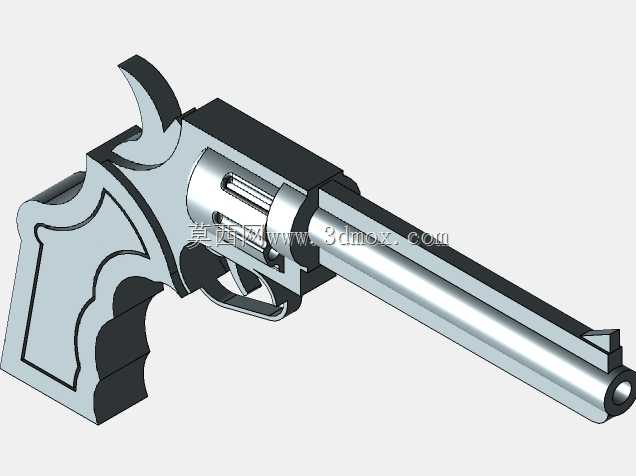

左轮手枪结构三维建模设计作品

本次建模的左轮手枪结构，核心围绕经典转轮供弹枪械的机械逻辑展开，可应用于机械原理教学演示、影视道具前期结构验证、青少年科创机械结构科普等场景，能够直观展现往复式击发机构、转轮供弹定位结构的运动逻辑，帮助学习者理解凸轮、弹簧、棘爪等基础机械零件在实际机构中的配合方式。从功能特性来看，该模型完整还原了左轮手枪的核心动作逻辑：扣动扳机时，击锤向后压缩击发弹簧完成蓄能，同时棘爪推动转轮转动对应弹巢位置，待扳机行程到位后击锤释放撞击击针，完成模拟击发动作，松开扳机后各部件在复位弹簧作用下回到初始待击位置，整套动作无干涉，各运动副的配合间隙经过合理预留，既保证运动顺畅，也还原了真实枪械的结构紧凑性特点。设计思路上，建模过程优先保证结构逻辑的准确性，而非单纯追求外形复刻：握把部分采用贴合人手握持的曲面造型，参考了常规单手握持的人机工程尺寸，握持区域的弧度贴合掌心自然弯曲形态，避免尖锐棱角带来的违和感；枪管部分采用同轴度约束设计，保证枪管轴线与转轮弹巢轴线的对齐精度，还原真实枪械对射击精度的结构要求；转轮部分采用等分六槽弹巢结构，每个弹巢的定位槽与扳机上方的定位凸台配合，保证每次转动后弹巢与枪管的同轴度，避免出现错位问题。从尺寸与安装边界来看，模型整体长度控制在常规紧凑型左轮的尺寸区间，枪管长度占整体长度的二分之一左右，转轮直径与握把宽度匹配，整体外轮廓无突出的尖锐结构，各部件的装配边界清晰：击锤部分的转动行程预留足够空间，不会与握把上部产生碰撞；扳机的转动范围在护圈内部，不会超出护圈边界；握把护板采用嵌入式安装结构，与握把主体的贴合面完全匹配，安装后无明显缝隙。整套模型的各零件拆分逻辑符合实际枪械的装配顺序，可直接用于拆解演示，帮助观察者理解每个零件在整体机构中的作用，也可作为机械结构设计的参考案例，学习小型精密机械的配合设计、运动行程预留、曲面人机造型的实现方法。
