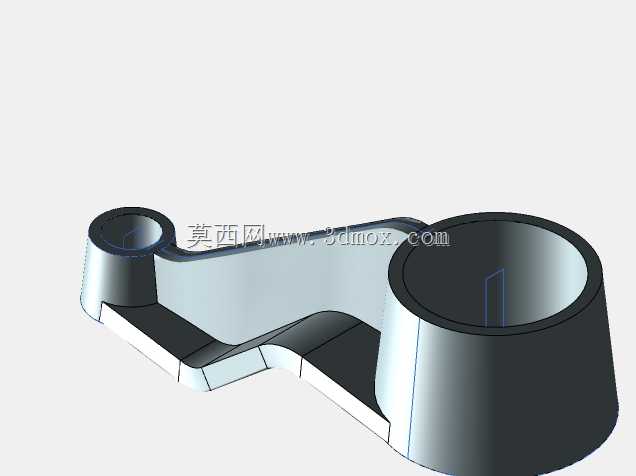

双筒连接式机械传动支撑摇臂结构

该摇臂构件属于机械传动系统中的核心支撑传力部件，主要应用于中小功率的动力传递场景，常见于轻工自动化生产线的间歇传动机构、小型内燃机的气门驱动单元、农用机械的操作联动结构以及通用输送设备的张紧调节机构中，承担着动力换向、行程传递、部件支撑定位的核心作用，能够将输入端的旋转或直线动作转化为指定轨迹的往复运动，保障整套传动链路的动作精度与运行稳定性。从功能特性来看，该构件采用双筒式安装端设计，两端的筒状结构分别对应动力输入轴与输出执行端的安装位，大直径筒端作为主固定支点，承担主要的载荷传递与结构定位功能，小直径筒端作为动作输出端，连接需要驱动的执行部件，中间的连接臂采用变截面流线型过渡设计，在保障整体结构强度的前提下尽可能削减不必要的材料冗余，有效降低构件自身重量，减少传动过程中的惯性损耗，提升动作响应速度。在设计思路层面，该构件充分考量了交变载荷下的结构疲劳强度问题，连接臂与两端筒状结构的衔接位置均采用大圆角平滑过渡，避免应力集中导致的构件断裂失效，筒状结构的内壁预留了标准的轴承安装位与轴向定位台阶，能够直接适配标准规格的滚动轴承，无需额外加工即可完成与转轴的装配，降低现场安装的加工成本；连接臂的侧面设置有局部加强筋结构，在不增加整体壁厚的前提下提升了臂身的抗扭、抗弯性能，能够承受传动过程中产生的径向与轴向复合载荷，避免长期运行出现臂身变形导致的传动精度下降问题。从安装边界与尺寸适配来看，该构件的两个筒状安装孔保持固定的中心距公差，安装时需保障两端转轴的平行度误差在允许范围内，避免出现卡滞、偏磨问题；大端筒的外径与安装座的预留开孔尺寸适配，小端筒的连接位预留了标准的紧固件安装平面，能够通过销钉或锁紧螺栓与外接传动杆实现刚性连接，整体安装空间占用紧凑，可在狭小的设备腔体内部完成装配，适配多数紧凑型机械的内部布局要求。构件的外形经过去毛刺处理，所有锐边均做倒钝处理，避免装配过程中出现划伤风险，表面可根据使用场景做发黑、镀锌等防锈处理，适配不同工况下的防腐蚀要求，在常规的润滑维护条件下可实现长期无故障运行，有效降低设备的后期维护成本。
