单缸动力装置外壳结构三维设计

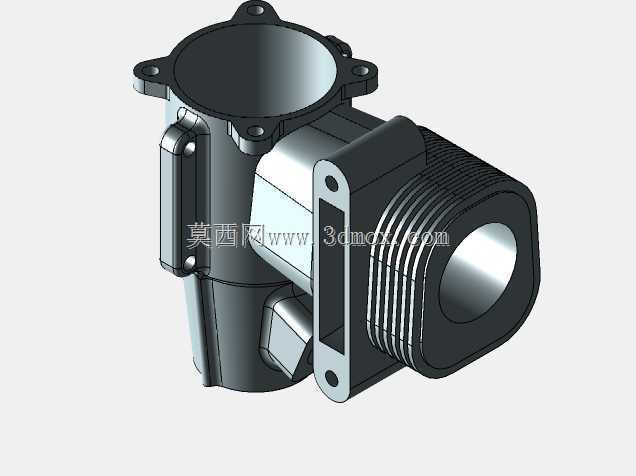

这款壳体是小型单缸内燃动力装置的核心承载外壳，主要应用于通用小型汽油机、小型农林动力机械、便携作业动力设备领域，作为动力单元的集成安装基体，承担着容纳曲柄连杆机构、配气组件、冷却流道与润滑回路的核心作用，同时为外部化油器、消音器、启动拉盘、燃油供给组件提供精准的安装定位界面，是保障小型动力装置稳定运行的基础结构件。从实际使用场景来看，这类壳体常配套于割草机、小型发电机、微耕机、便携植保喷雾设备等需要紧凑动力输出的作业装备，需要在持续振动、高低温交变、户外扬尘淋雨的复杂工况下保持结构强度与密封性能，因此在结构设计上做了多维度的针对性优化。设计过程中首先围绕动力核心组件的排布逻辑确定主体腔体轮廓，上部的圆形法兰接口用于匹配气缸头组件，法兰周向均匀布置的带孔安装凸台预留了螺栓锁紧空间，凸台做了加厚处理来分散螺栓锁紧应力，避免长期振动下连接位出现开裂；侧部带密集散热鳍片的区域是气缸工作腔的外壁，鳍片采用等间距平行排布，顺着设备运行时的自然气流方向设置，能够在风冷条件下快速带走缸内燃烧产生的热量，避免壳体温度过高导致润滑失效、组件形变；侧部的矩形开孔是配气组件的安装窗口，窗口周边同样做了加厚凸边，既可以提升窗口区域的结构刚性，也能为密封垫片提供平整的压紧面，防止油气泄漏。下部的腔体用于容纳曲柄连杆与曲轴输出端，侧面的凸起安装位用于匹配启动机构与输出端轴承座，壳体上的多处加强筋沿着应力传导方向布置，从安装凸台延伸至主体腔体壁面，在不额外增加壳体整体壁厚的前提下大幅提升结构抗振性能，避免设备运行过程中壳体受交变载荷出现疲劳损坏。在安装边界设计上，壳体的各个外接接口的安装孔位都做了同轴度与位置度的公差适配，既保证内部运动组件的装配间隙符合设计要求，也能让外部附属部件直接对位安装，不需要额外做适配调整；壳体的整体外形做了紧凑化处理，尽可能压缩非必要的外部轮廓尺寸，让配套的动力单元能够适配更多狭小安装空间的作业设备，同时壳体外壁的过渡区域全部采用圆角处理，既避免应力集中，也能减少生产过程中的铸造缺陷，提升成品率。
