汽车发动机分动箱壳体结构设计

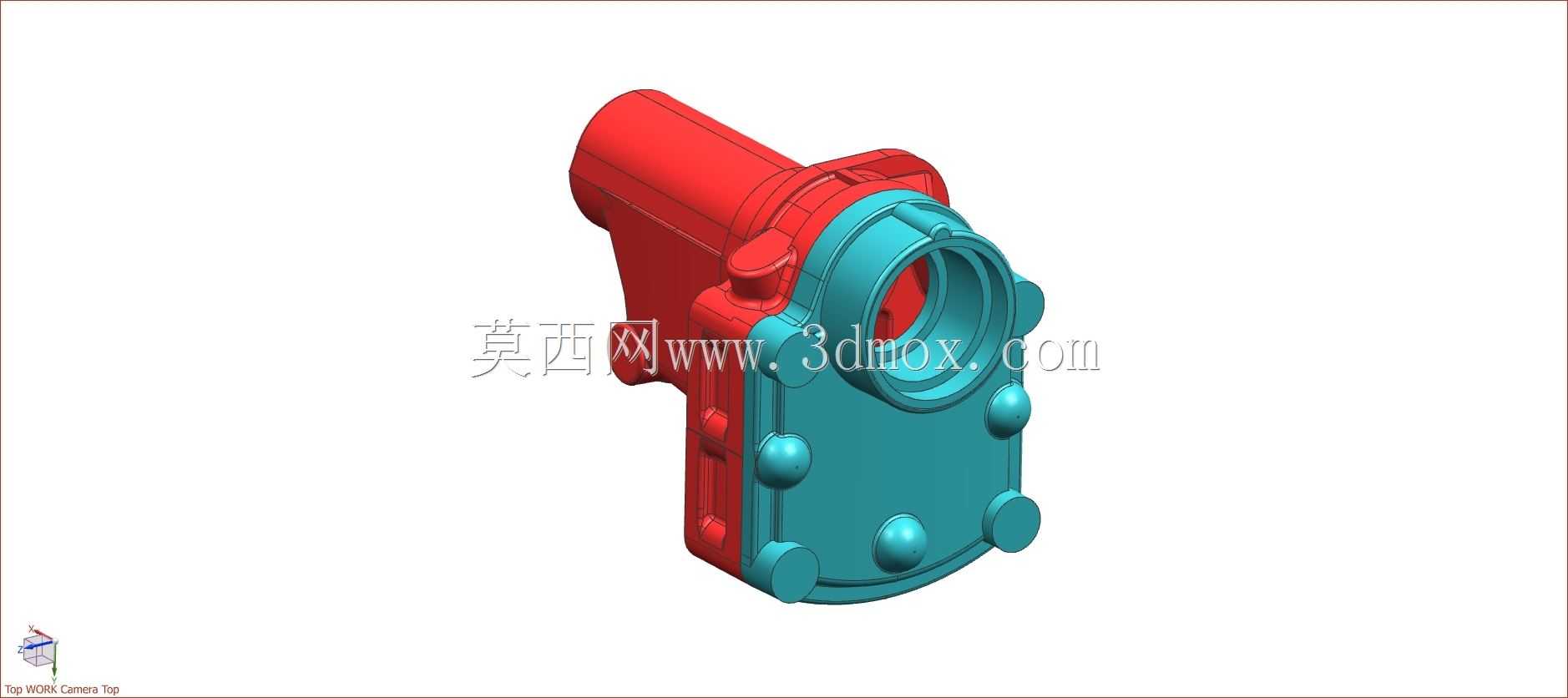

该部件为动力传动系统中的核心壳体构件，主要应用于越野车型、工程作业车辆的动力分配单元，承担着容纳传动齿轮组、支撑传动轴系、密封润滑腔体、隔绝外界杂质侵入的核心作用，是保障动力在多驱动桥间稳定分配的关键承载结构。在实际整车运行场景中，该部件需要持续承受动力传输过程中产生的交变扭矩、路面颠簸带来的振动冲击，同时还要适配整车底盘的安装空间，兼顾散热、密封、轻量化的多重需求。从功能特性来看，该壳体采用分体式拼合结构设计，红色段为动力输入侧腔体，用于衔接变速箱输出端，容纳输入轴与高速级传动齿轮，预留的轴孔位置严格匹配输入轴的安装同轴度要求，侧壁设置的凸台结构用于安装固定换挡拨叉、转速传感器等附属组件；青蓝色段为动力输出侧腔体，对应多轴输出的安装位，可同时向前、后驱动桥传递动力，腔体外部均匀分布的凸点结构为螺栓紧固位，用于实现上下壳体的紧密压合，保证腔体内部润滑油无渗漏，同时这些凸起结构也能提升壳体整体的结构刚度，抵消齿轮啮合产生的局部应力集中。在设计思路上，该结构优先保障安装基准的精度，所有轴孔的同轴度、端面垂直度公差都按照传动部件的高精度要求设定，避免轴系运转出现偏磨、异响问题；壳体的壁厚采用渐变设计，在轴承安装位、螺栓紧固位等受力集中区域适当增加壁厚，在非受力的腔体侧壁做适度减薄，在保证结构强度满足额定扭矩承载要求的前提下，尽可能降低构件自重，适配整车轻量化的设计趋势。从安装边界来看，该壳体的输入端接口尺寸匹配主流变速箱输出法兰的安装规格，输出端的轴孔位置、连接法兰尺寸对应前后传动轴的安装间距，壳体外部的安装吊耳位置适配底盘副车架的固定点位，不需要额外改动底盘结构即可完成装配，整体外形轮廓避开了底盘悬架、排气系统的运动干涉区域，能够满足整车总装的空间布置要求。在实际使用中，该壳体的密封结构设计可适配高低温工况下的润滑油密封需求，外部的加强筋结构能够提升壳体的抗冲击性能，即使在非铺装路面的高强度越野场景下，也能稳定容纳内部传动组件，保障动力分配过程的平顺可靠，避免因壳体变形导致的齿轮打齿、轴系卡滞等故障问题。
