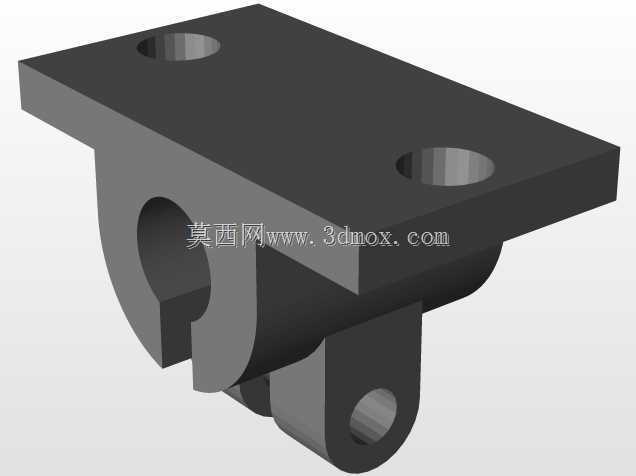

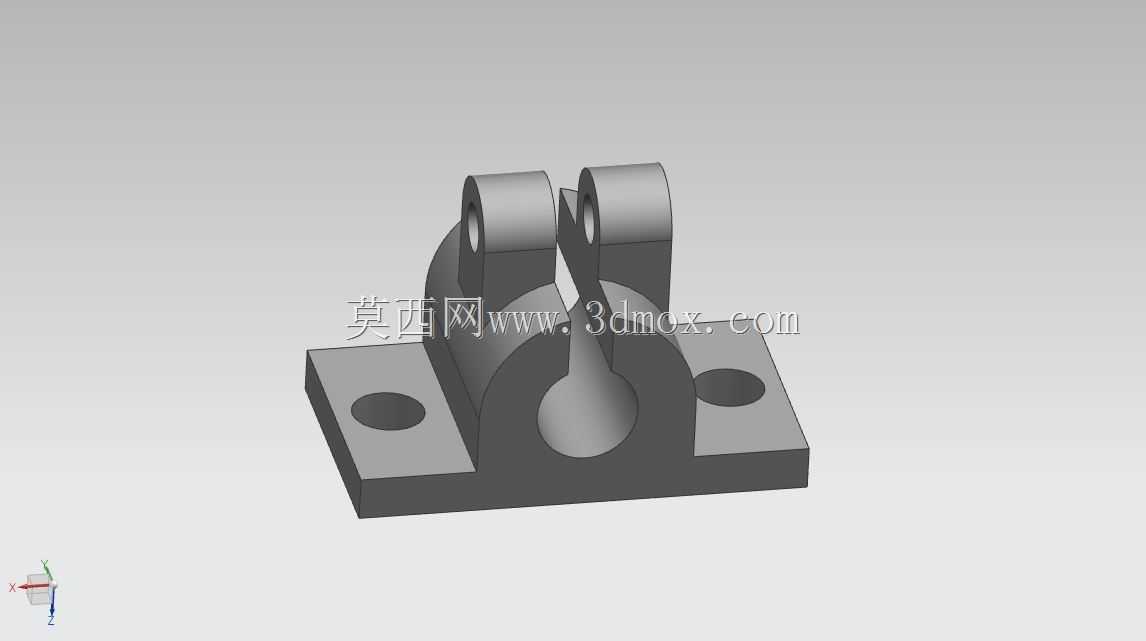

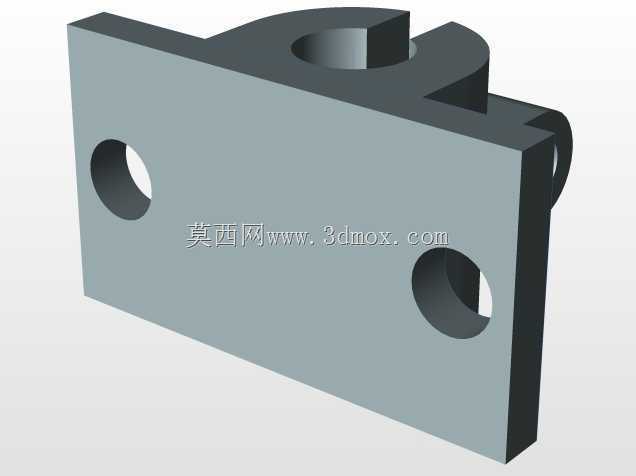

对称式带铰接耳板安装固定底座结构

这类带双铰接耳板的安装底座，多应用在轻载传动机构、小型工装夹具的铰接支撑场景中，作为固定端承接上部摆动构件的载荷，同时通过底部法兰实现与设备机架、安装台面的刚性连接。从结构设计来看，底部采用方形法兰布局，两侧对称开设通孔安装位，可适配内六角螺栓或外六角螺栓的穿装固定，安装孔的间距预留了足够的扳手操作空间，现场装配时无需额外避让周边结构，能有效降低装配难度。上部的双平行耳板是核心功能结构，耳板上同轴开设铰接孔，可配套销轴与上部的摆臂、连杆类构件形成转动副，耳板之间的开槽宽度经过匹配设计，既可以容纳上部构件的连接端，又能限制铰接件的轴向窜动，避免运动过程中出现偏磨、卡滞的问题。耳板与底部法兰之间采用圆弧过渡的支撑筋结构连接，而非直角直连，这种设计能大幅降低应力集中系数，在承受交变铰接载荷时，可避免转角位置出现应力断裂的风险，中间位置的半球形凹槽结构，一方面是为了避让上部构件摆动时的运动轨迹，防止构件在摆角范围内与底座发生结构干涉，另一方面也能减少底座的整体用料，在不降低结构强度的前提下实现轻量化。从安装边界来看，底座的整体高度适配常规小型铰接机构的安装空间需求，底部法兰的外轮廓尺寸小于上部耳板的最大外伸宽度，安装时可先将底座固定在台面后再穿装铰接销轴，也可先完成上部构件与底座的铰接组装后再整体固定到底座安装位，两种装配顺序都能顺畅操作，适配不同产线的装配工艺流程。在实际使用场景中，这类底座常出现在小型自动化设备的摆料机构、检测设备的探头摆动支架、工装夹具的压紧臂支撑位，相比一体式焊接支座，这种机加工成型的支座铰接孔同轴度更容易保证，长期使用后的磨损量更小，维护时仅需更换铰接销轴即可，无需整体更换支座，能有效降低设备的后期维护成本。设计过程中需要重点关注铰接孔与底部安装面的平行度公差，若平行度超差，会导致上部摆动构件运行时出现别劲的问题，加速销轴和孔位的磨损，同时耳板的厚度需要匹配对应销轴的抗剪强度，避免承受冲击载荷时耳板出现变形断裂。
