内螺纹连接两片式手动球阀结构展示

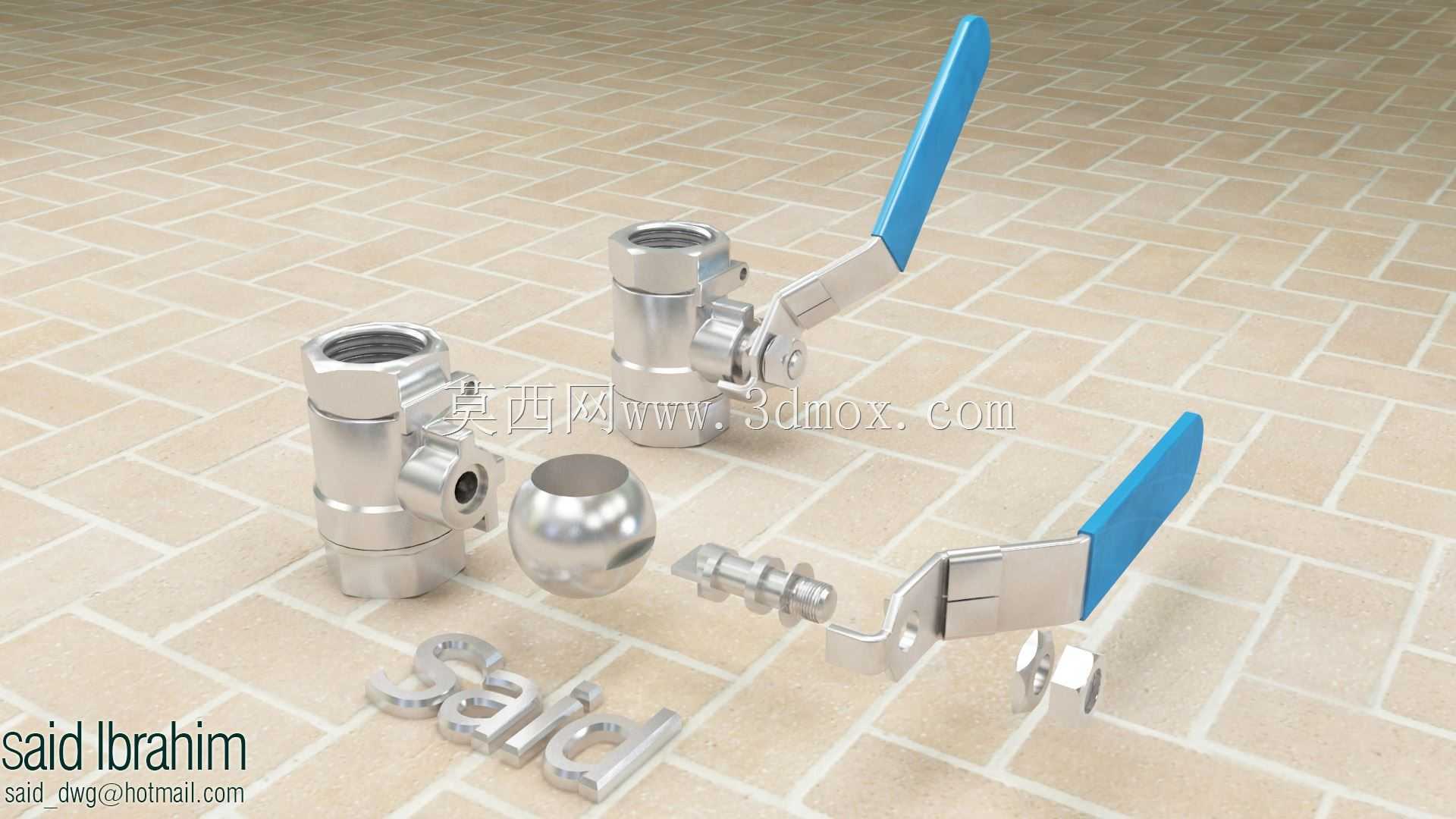

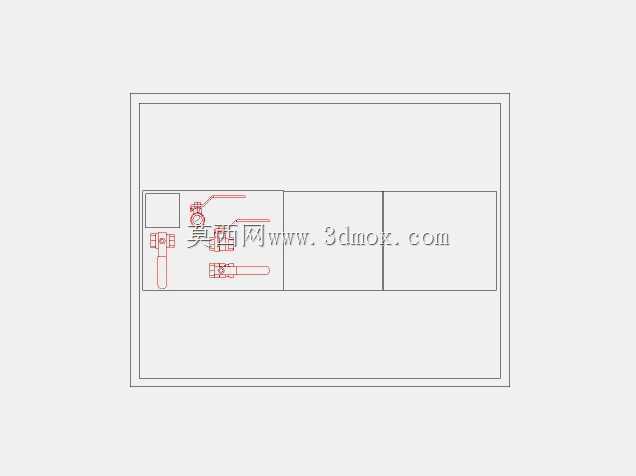

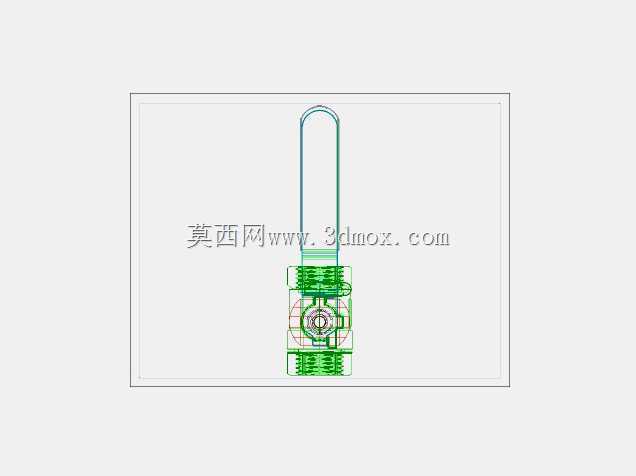

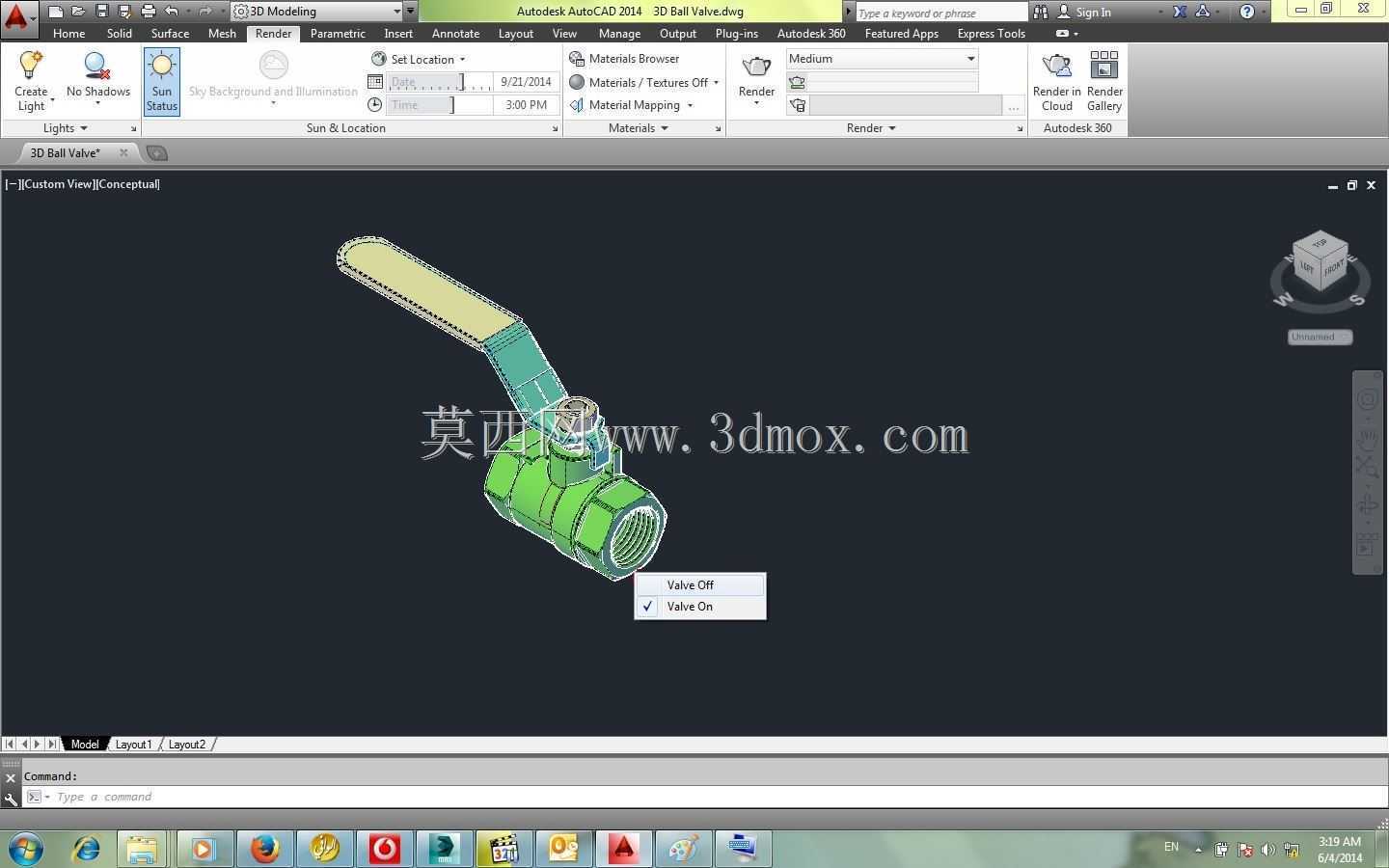

这款手动球阀的三维结构完整还原了实物的装配关系，从拆解状态能清晰看到各部件的配合逻辑，在民用给排水、小型化工支路、气动液压控制回路中都有广泛应用，主要承担管路介质的通断控制功能，相比闸阀、截止阀，它的流阻更小，开关行程短，90度转动手柄即可完成全开全关操作，日常运维的操作效率更高。从结构设计来看，采用两片式阀体组合结构，阀体结合面通过精密配合保证密封性能，内部的球形密封件开设等径通流孔，全开状态下流道与管路通径完全对齐，介质流经时几乎没有压损，也不容易积存介质残渣，适合输送水、轻质油品、低压气体等洁净类介质。手柄采用包胶防滑设计，金属扳臂与阀芯的连接部位做了扁位防转结构，避免开关过程中出现打滑空转的问题，阀杆部位设置了多级密封结构，防止介质从阀杆装配间隙向外渗漏。安装边界方面，两端采用标准内螺纹连接接口，适配同通径的外螺纹管路接头，安装时不需要额外焊接法兰，只需在螺纹部位缠绕密封带即可完成装配，整体轴向安装尺寸紧凑，在空间局促的设备内部管路布局中也能灵活布置，不需要预留过大的操作空间。建模过程中对各零件的装配公差做了合理还原，阀体与球芯的配合间隙、密封件的压缩量都符合实际加工装配的要求，既可以用于管路系统的方案布局演示，也能作为阀门类产品结构设计的参考样例，帮助设计人员快速理解两片式球阀的内部构造，在做管路排布时提前预留安装与操作空间，避免后期装配时出现干涉问题。
