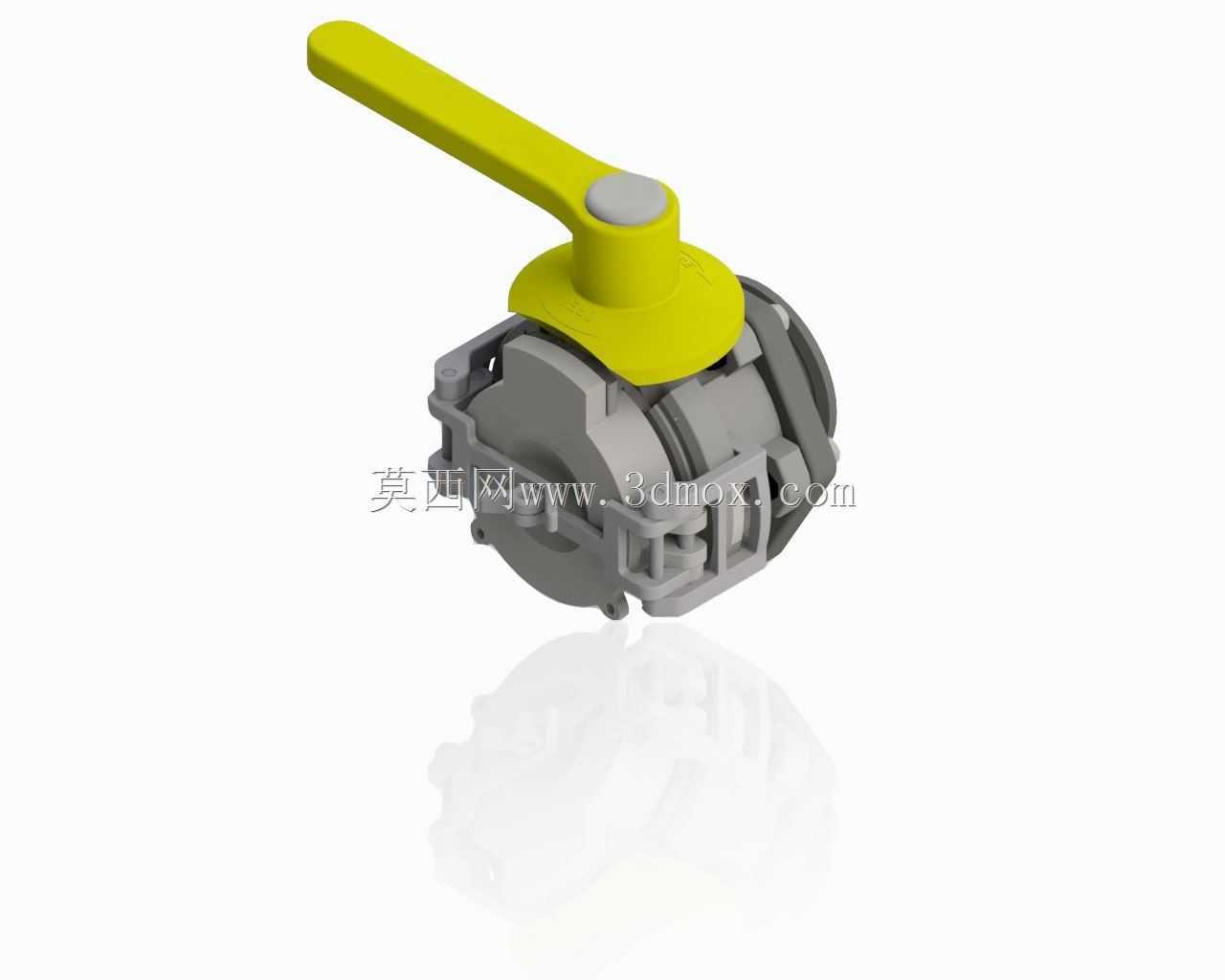

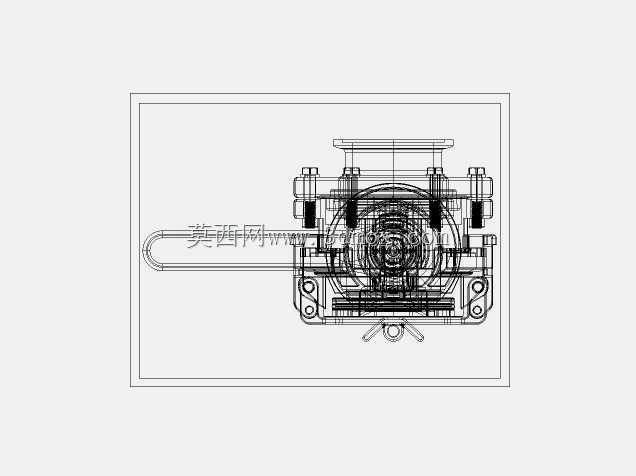

手动控制直通式球阀结构设计

在民用给排水、小型化工支路、暖通循环管路、气动输送管线等场景中，这类手动球阀是应用频次极高的流体控制元件，核心作用是通过操作手柄带动内部球体转动，实现管路介质的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，介质流经时的压损极低，适合对管路通断效率有要求的支路布设。从结构设计逻辑来看，这款球阀采用了侧装式球体装配思路，阀体拆分为对称的两部分结构，通过周边的卡扣与定位凸台实现扣合固定，无需额外螺栓连接即可完成阀体组装，既减少了零件数量，也降低了装配工序的复杂度，适合小通径、低压工况下的批量生产。手柄采用加长杠杆式设计，操作端做了圆弧过渡处理，握持时受力均匀，手柄与阀杆的连接部位设置了定位限位结构，当手柄转动至与管路轴线平行位置时，球体通孔与流道完全对中，阀门处于全开状态；转动90度后手柄与管路轴线垂直，球体通孔完全偏离流道，配合阀座密封面实现截断，操作时无需额外观察指示标识，仅凭手柄朝向就能快速判断阀门开关状态，现场运维辨识度极高。安装边界方面，这款球阀两端采用快接式卡扣接口，适配对应规格的塑料管路或软管连接，安装时无需套丝、焊接，仅需将管路插入接口卡紧即可完成固定，轴向安装预留长度仅需略大于阀体总长度，径向操作空间需满足手柄90度转动的行程需求，不会出现手柄转动与周边管路、支架干涉的问题。内部球体采用通孔直径与管路通径一致的全通径设计，介质流经时不会出现缩径导致的流速突变，也不容易在阀腔内部积存介质杂质，长期使用后出现卡涩的概率更低；阀座密封采用弹性密封件嵌装在阀体流道端部，球体转动时密封面贴合均匀，低压工况下也能保证可靠的密封性能，不会出现内漏问题。日常运维时，仅需检查手柄与阀杆的连接紧固状态、接口部位的密封是否完好，无需拆解阀体做复杂维护，整体结构紧凑，重量较轻，既可以独立安装在支路管线上，也可以集成在小型流体设备的内部管路中，作为设备介质回路的控制元件使用，适配清水、低压气体、无腐蚀性的轻质流体介质输送场景。
