电机配套模拟测功机三维结构设计

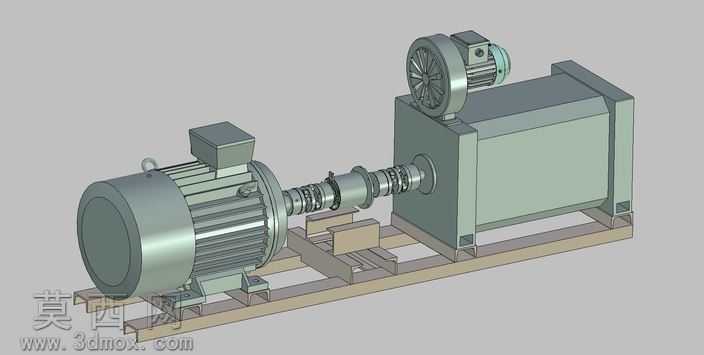

本模型为电机配套模拟测功机的完整三维结构，采用SolidWorks完成全参数化建模，整体装配逻辑遵循实际动力测试设备的布局规范，可直观呈现动力输入、传动连接、负载模拟的完整测试链路。建模过程中首先完成基准机架的搭建，机架采用型钢拼接式结构，预留了电机安装位、负载装置安装位与联轴器避让空间，所有安装孔位、支撑筋的尺寸均按照工业测试设备的通用安装标准设定，保证结构的合理性与安装兼容性。动力输入端采用标准卧式三相异步电机结构建模，完整还原了电机的接线盒、吊环、散热筋、端盖、输出轴等细节特征，散热筋采用线性阵列特征快速生成，既保证外观还原度也控制了模型的整体文件体量。传动连接部分采用弹性联轴器结构，建模时还原了联轴器的弹性缓冲垫、连接法兰、锁紧螺栓等细节，可直观展示动力传递过程中的缓冲补偿结构，避免刚性连接带来的同轴度误差影响测试精度。负载端采用风冷式磁粉负载结构，顶部集成了独立的风冷散热风机，风机的扇叶、风罩、接线端均做了细节还原，负载壳体的散热鳍片、安装支脚、输入轴端的密封结构都按照实际产品结构完成建模，保证结构的真实性。整体装配过程中添加了完整的同轴度、面重合等配合约束，可实现传动部件的运动仿真模拟，直观展示动力从电机输出经联轴器传递到负载端的完整运动过程。材质渲染方面，电机壳体、负载壳体、机架采用不同质感的金属材质区分，联轴器的弹性部件采用橡胶材质，散热风机的风罩采用网格质感材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度。设计思路上围绕动力测试的核心功能布局，将动力单元、传动单元、负载单元沿同一轴线排布，缩短传动路径减少动力损耗，机架底部预留了调平支脚的安装位置，可适配不同安装地面的调平需求，整体结构紧凑合理，符合工业测试设备的设计规范，可用于测功机结构教学、装配演示、方案展示等场景。
