地铁车辆底架三重梁支撑结构设计

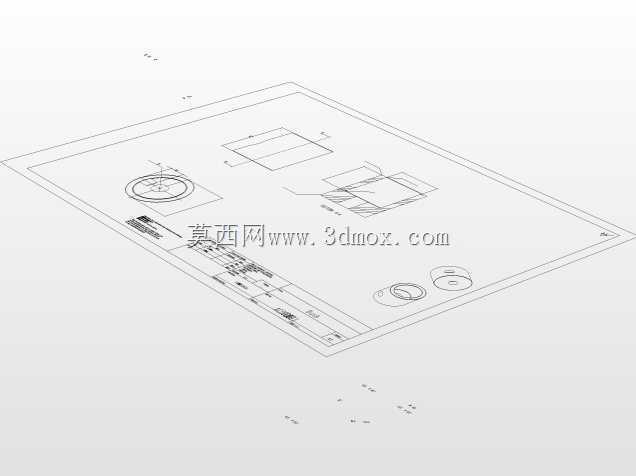

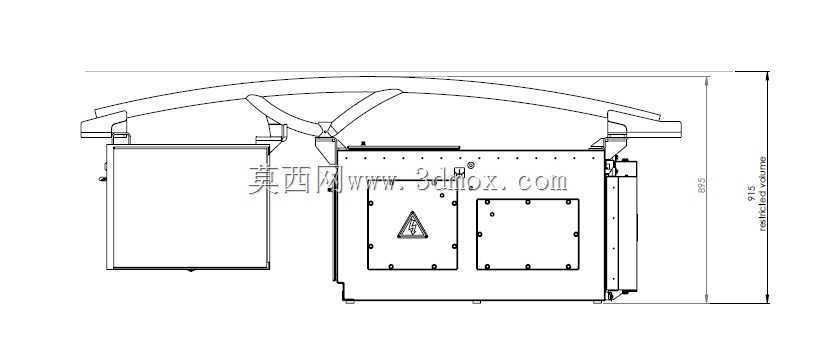

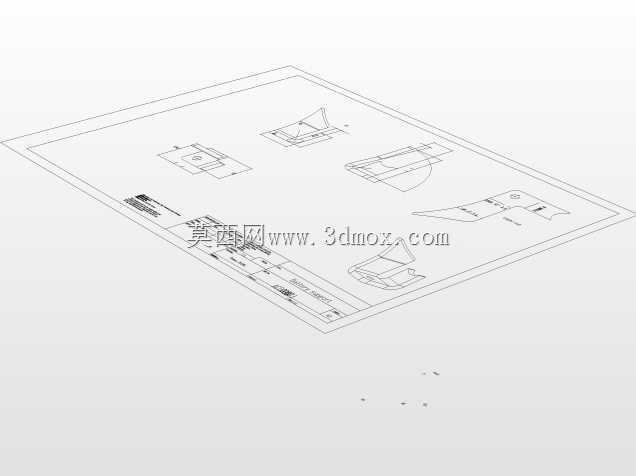

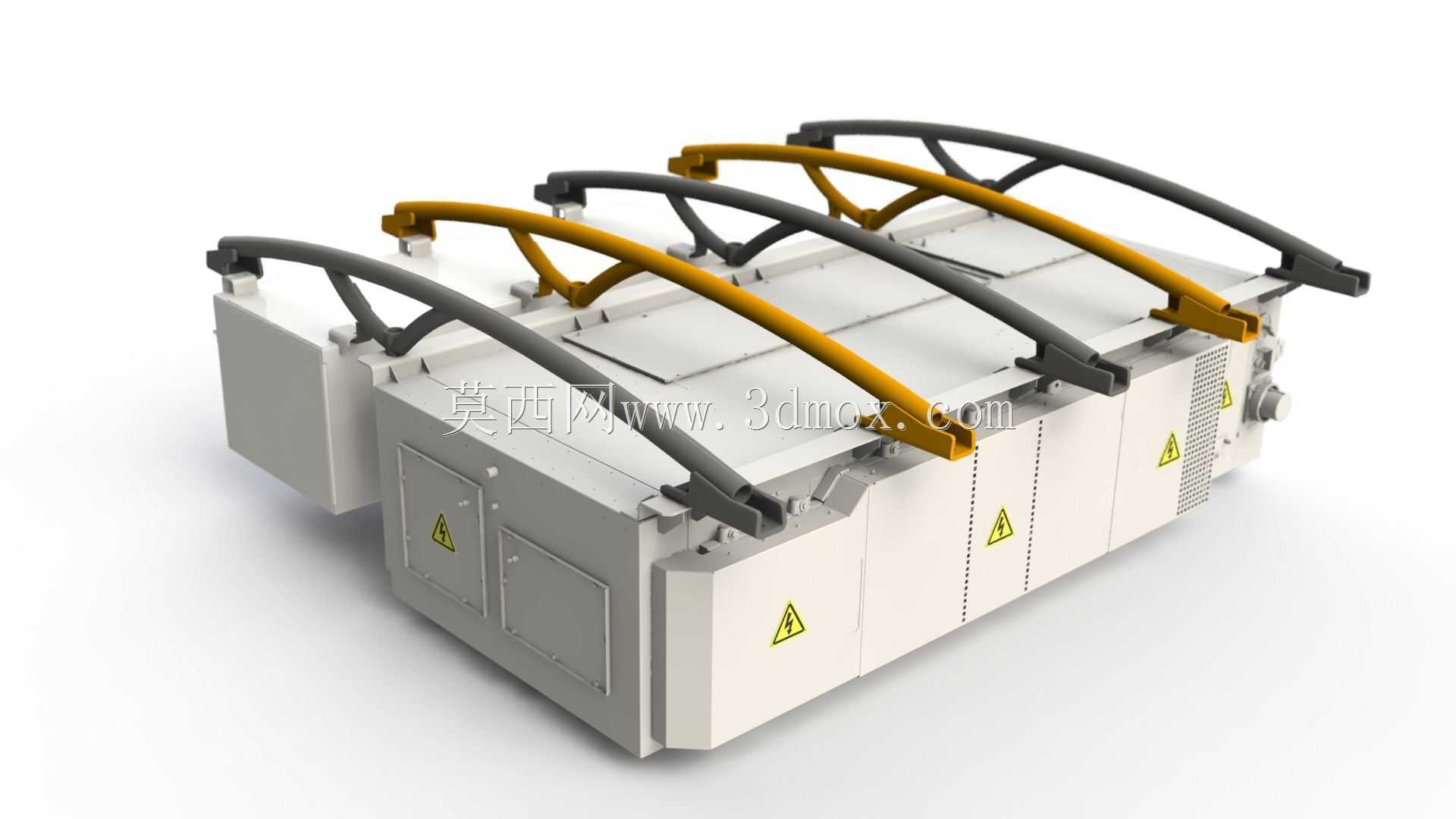

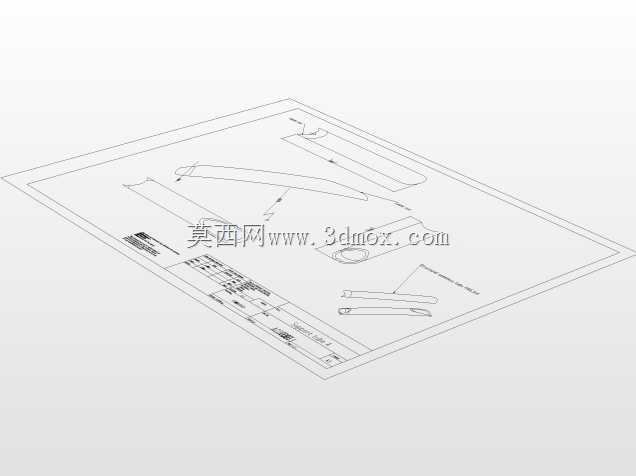

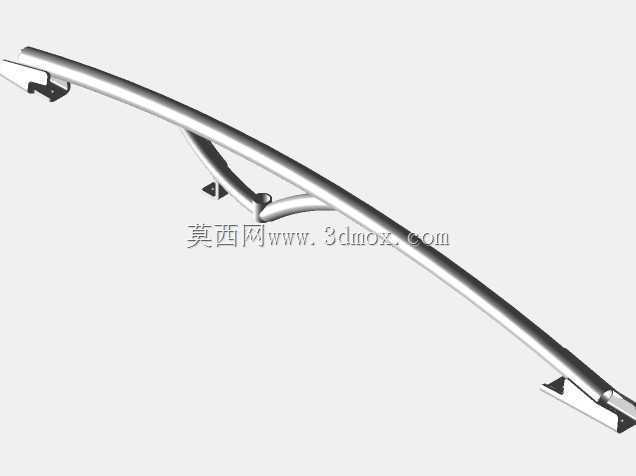

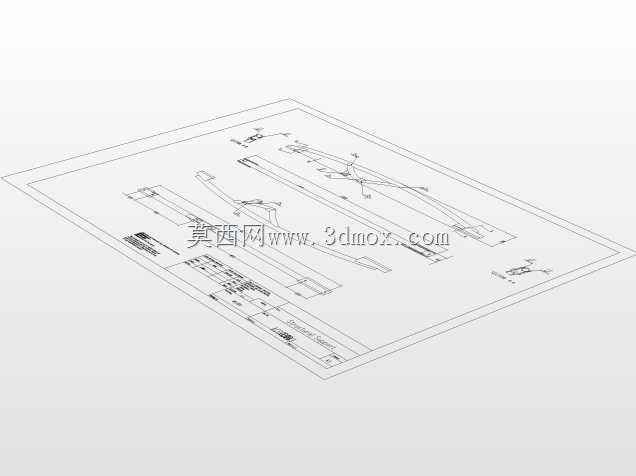

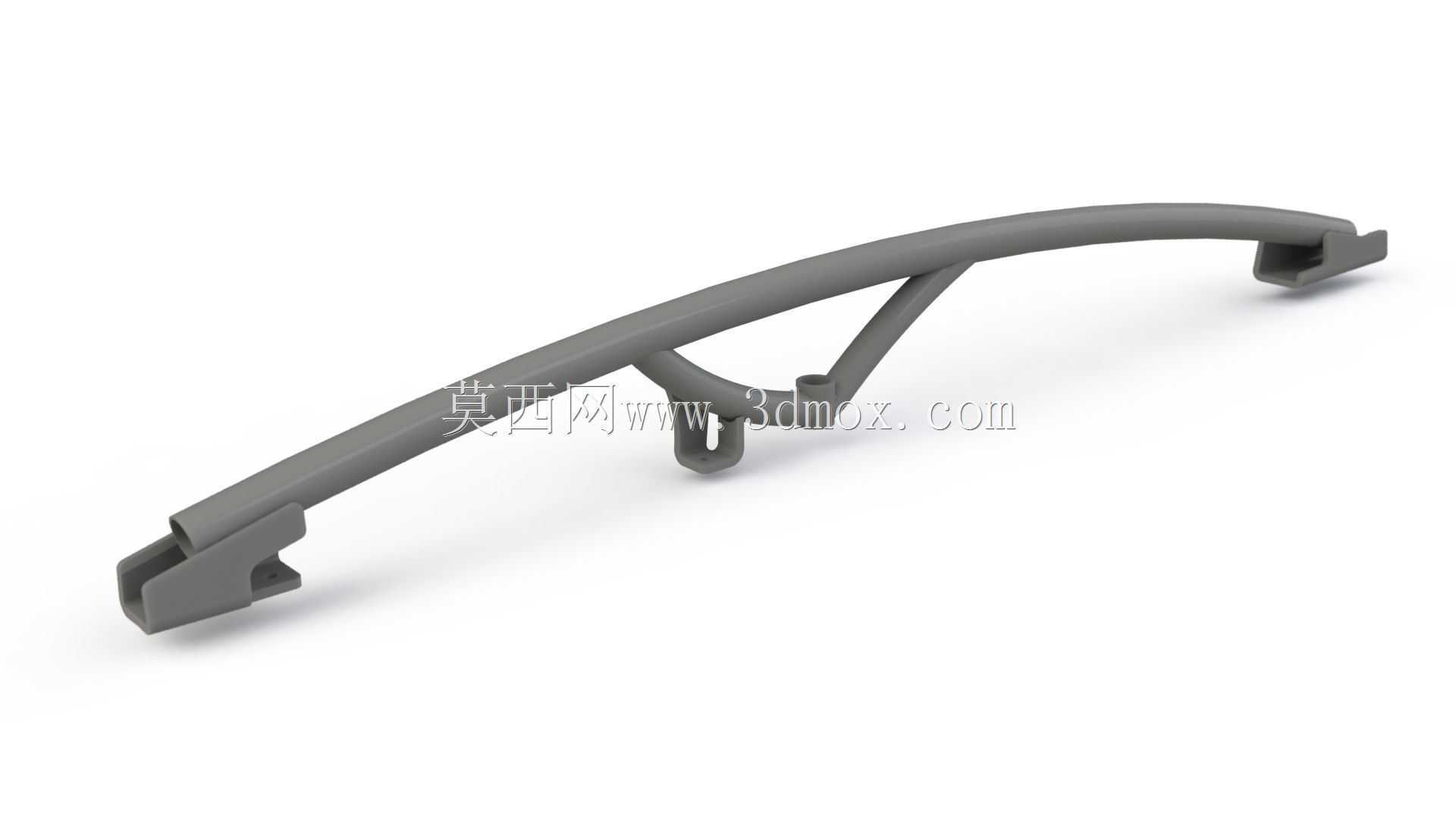

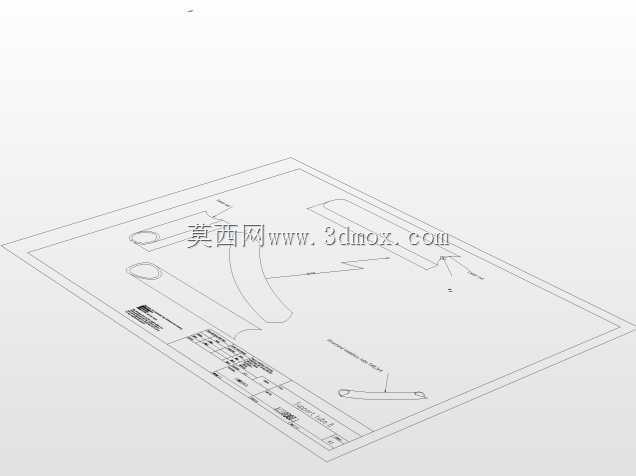

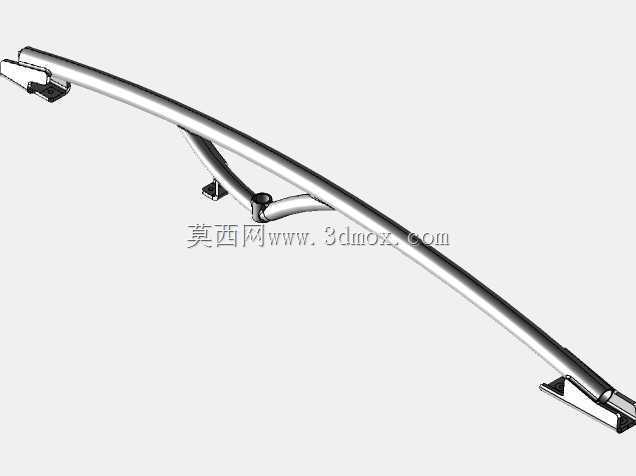

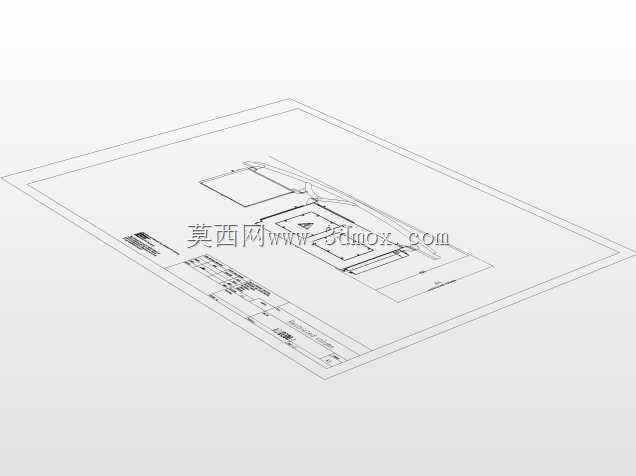

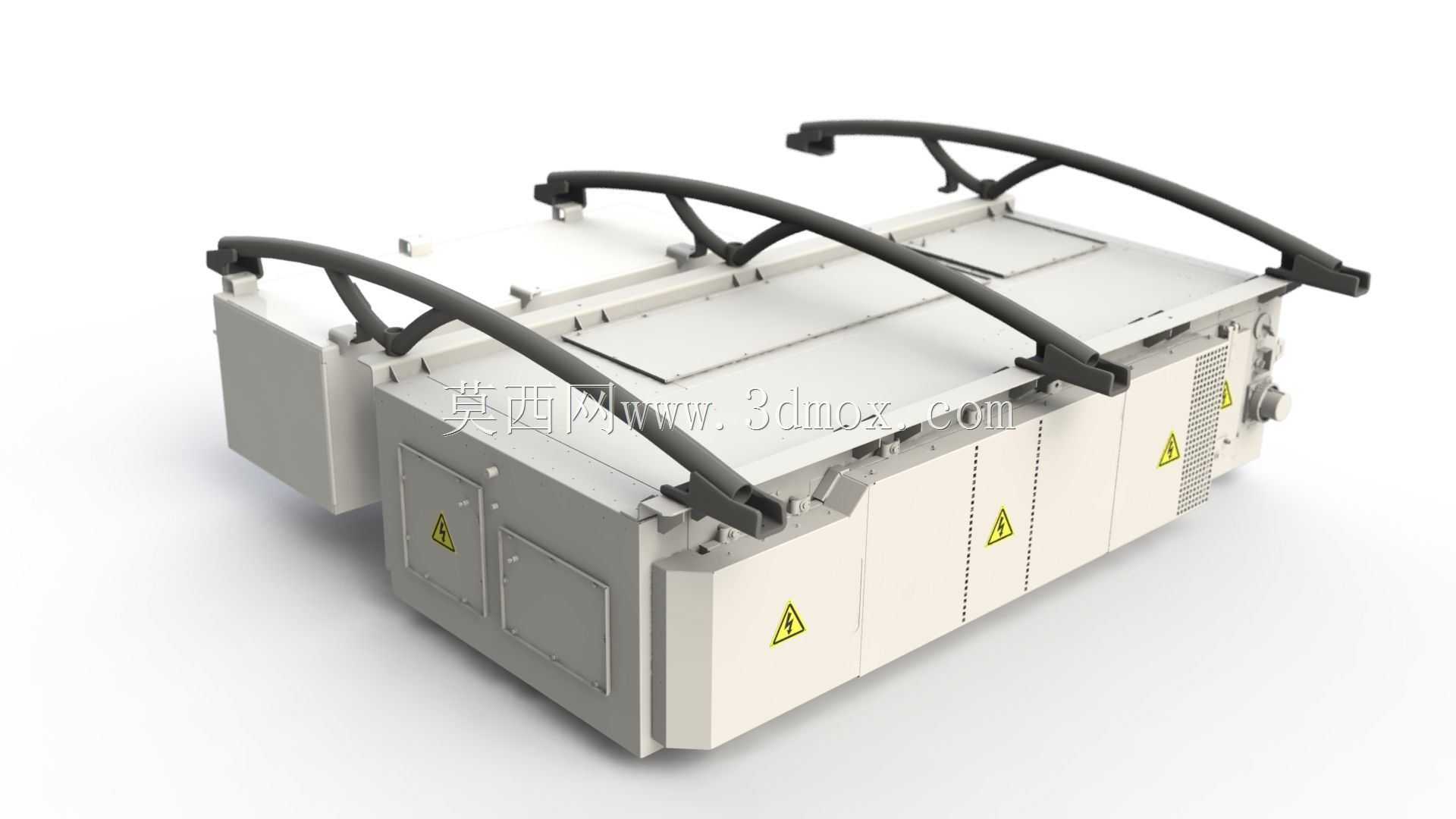

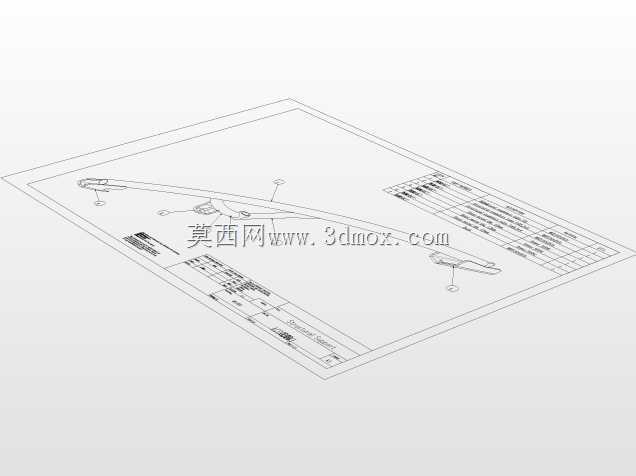

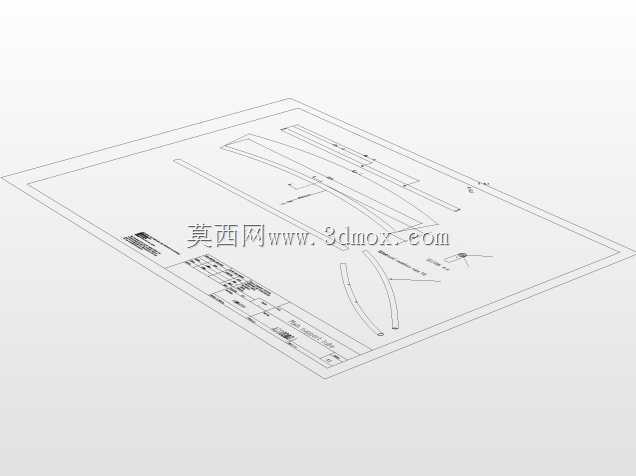

该支撑结构应用于城市轨道交通地铁车辆底架部位，主要承担车顶高压电气设备舱的承载与固定功能，在车辆运行过程中需承受持续振动、交变载荷以及不同工况下的冲击作用力，是保障车载高压设备安装稳定性的核心承载构件。从结构设计逻辑来看，设计过程未改动原有梁体与主框架的成熟连接体系，核心优化方向聚焦于单支架减重与组件数量精简，针对机器人焊接工艺做了适配性调整，简化装配流程的同时降低生产环节的加工复杂度。设计阶段提供了两种配置方案，分别适配3组支架与5组支架的安装需求，其中3支架方案单根梁重25.275kg，单组支架由7个部件组成，对比原始支架56.5kg的单重、16个部件的组成结构，整套支架总重可控制在75.825kg，单节车辆底架该部位总减重可达400公斤以上；5支架方案单套总重约126.5kg，适配更高载荷等级的安装需求，若选用该配置可搭配同形式材料减薄的轻量横梁，单根横梁重量可控制在16.68kg，5组配置总重约83.4kg，可根据车辆实际载荷等级灵活选型。结构外形采用弧形梁与三角加强筋组合的构型，弧形上梁可规避车顶设备的安装干涉边界，三角支撑结构可在减少材料用量的前提下保障结构刚性，所有焊接节点均做了圆弧过渡处理，避免应力集中导致的疲劳失效问题。安装边界方面，支撑底部与底架主框架的安装孔位完全适配原有基准，无需对主框架做二次加工即可完成替换安装，支撑上部的固定点位匹配高压设备舱的安装尺寸，可直接兼容原有设备的固定接口，不会额外增加装配环节的调整工作量。结构表面预留的警示标识安装位，可直接粘贴高压警示标识，满足车载电气部件的安全标识规范，整体结构在满足承载强度要求的前提下，最大化实现了轻量化目标，可有效降低车辆自重，减少运行过程中的能耗损耗，同时精简的部件数量也降低了后期维护更换的成本与操作难度。
