旋流沉砂池池体及进出水结构设计

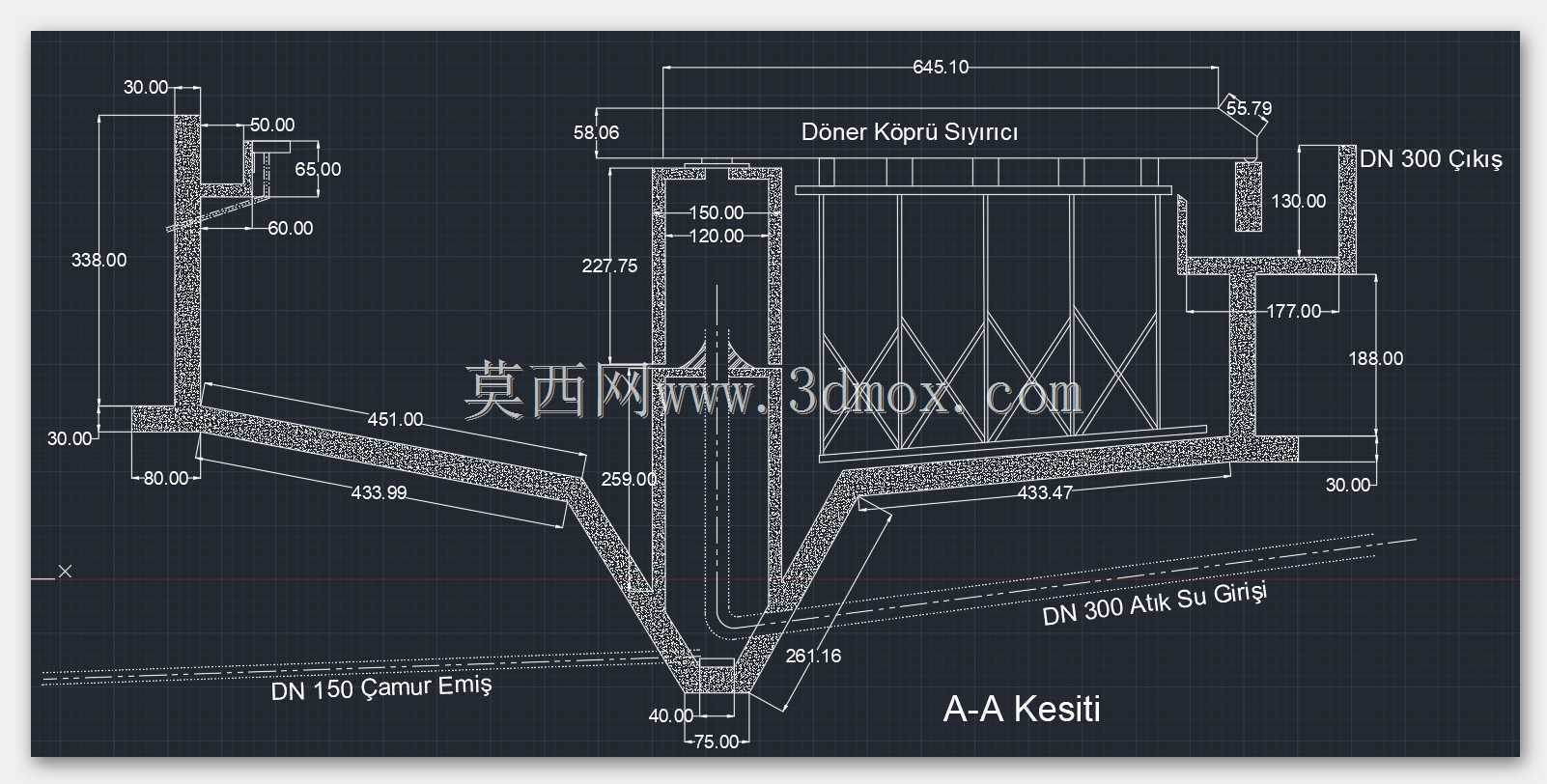

该构筑物为市政给排水系统中常用的旋流式沉砂单元，主要设置在污水处理厂格栅处理段之后、初沉池之前的工艺段，也可适配小型工业废水预处理站的除砂需求，核心作用是去除污水中裹挟的比重较大的无机砂粒，避免后续输送管道磨损、污泥处理设备卡堵，同时减少生化处理单元的无机杂质累积，保障活性污泥系统的有效污泥浓度。从剖面结构来看，整体采用钢筋混凝土现浇结构，池体下部为锥形沉砂斗，锥角设计匹配砂粒自然滑落角度，确保沉积砂粒可沿斗壁自滑至底部排泥口，无需额外设置刮砂装置即可完成砂粒收集。进水采用DN300管径切向接入池体中部，进水方向沿池壁切线布置，利用进水动能带动池内水体形成旋流，在离心力作用下，密度大于水的砂粒被甩向池壁，沿壁面滑落至沉砂斗，而密度较小的有机污染物则随水流抬升，从池体上部的DN300出水堰口流出，实现砂粒与有机污水的有效分离。池体顶部设置桥式走道结构，走道外侧预留防护栏安装位，走道宽度满足日常巡检人员通行需求，同时预留设备吊装检修空间，可适配提砂泵、排砂阀等附属设备的后期安装维护。沉砂斗底部设置DN150排泥管接口，接口位置低于池底设计标高，可保障沉砂斗内无积砂死角，排泥管可外接气提泵或螺杆排砂泵，定期将沉积砂粒排出至砂水分离器进行后续处理。尺寸设计上，池体总高度控制在4米左右，进水口中心标高距离池底约2.6米，出水口中心标高距离池顶约0.65米，锥形沉砂斗高度约1.5米，各段管径匹配对应处理规模的水力停留时间要求，池体内部无突出构件，避免旋流过程中产生涡流死角，保障砂粒分离效率。安装边界方面，池体整体为地埋式布置，顶部走道面与厂区地面齐平，进出水管均预留柔性防水套管接口，可直接对接厂区工艺管线，池壁外侧需做防腐防渗处理，适配地下土壤环境的防腐蚀要求，整体结构荷载满足满水运行及上部检修荷载要求，无需额外设置独立设备基础，可直接与厂区整体混凝土底板浇筑为一体。
