金属热处理生产线回火装置结构设计

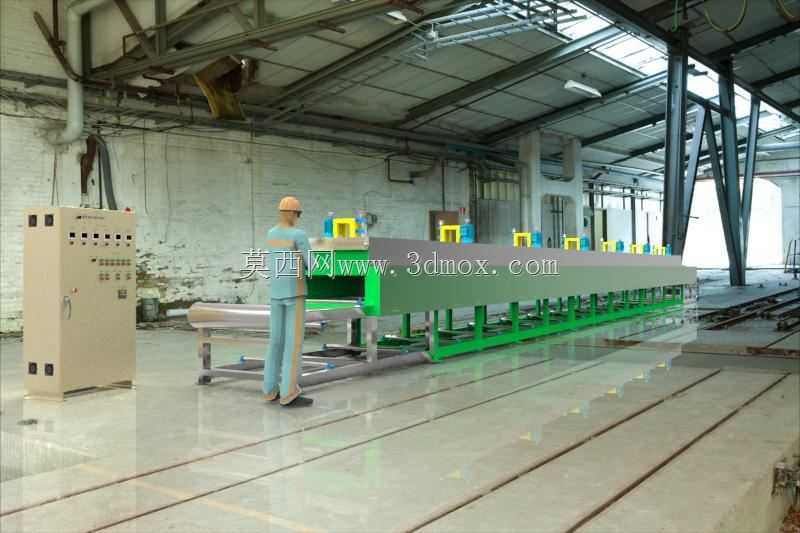

　　在金属零部件批量加工的产线布局中，回火装置是衔接淬火工序与后续机加工、成品检测环节的核心热工设备，主要用于消除淬火后金属工件内部残留的组织应力，降低材料脆性，将工件硬度调整至工艺要求的区间，避免后续使用过程中出现开裂、变形失效等问题。这类长条形通过式回火设备，多适配连续化生产的金属加工车间，可对接上游淬火炉出料端，配合输送辊道实现工件的连续进给，无需频繁人工上下料，适配轴承套圈、标准紧固件、小型结构钢件等大批量工件的热处理作业，相比箱式回火炉，连续通过式结构的产能可提升40%以上，同时能减少工件反复转运过程中产生的磕碰损伤。从结构设计逻辑来看，该回火装置采用分段式炉体布局，进料端设置导向过渡架，对接前序工序的出料输送线，

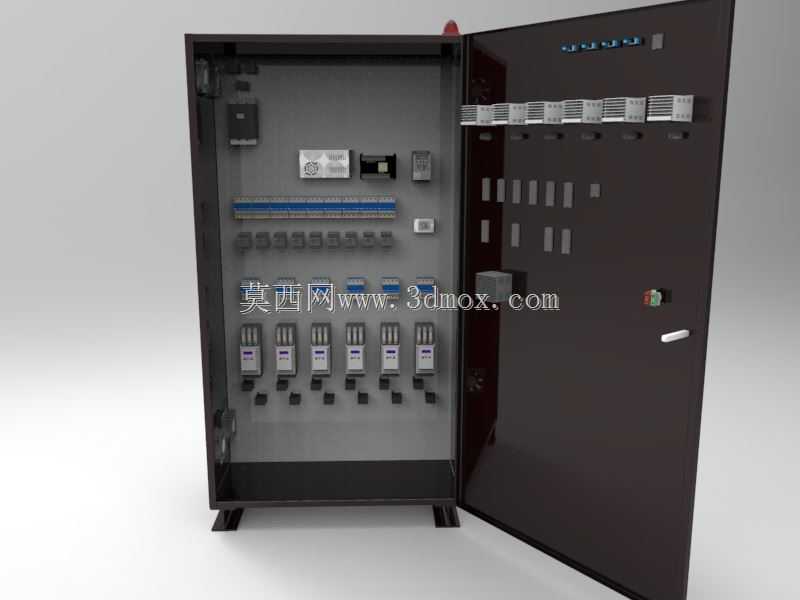

　　炉体内部沿工件进给方向划分为升温区、恒温保温区、缓冷区三个功能段，不同区段独立配置加热与温控单元，可根据工件材质、工艺要求单独调整各段温度参数，保证工件在炉内移动过程中受热均匀，避免局部过热导致的组织异常。炉体框架采用型钢焊接成型，外部敷设隔热保温层，减少炉内热量向外散失，降低车间环境热负荷的同时，也能减少无效能耗，炉体侧面设置检修观察口，可在不停机状态下观察内部工件输送状态与加热元件工作情况，日常维护时可快速打开侧封板更换加热元件、清理炉内氧化皮残渣。设备配套的独立电气控制柜布置在炉体进料端侧方，与炉体预留安全操作间距，柜内集成温控模块、输送驱动控制回路、安全保护回路，所有操作按钮、温度显示仪表集中布置在柜门操作面，

　　操作人员站在控制柜前即可完成参数调整、设备启停操作，无需靠近高温炉体，符合车间安全操作规范。输送系统采用耐高温金属辊道结构，辊道间距根据常见加工工件的最小外形尺寸设计，避免小型工件卡滞在辊缝之间，辊道驱动采用变频调速电机，可根据不同工件的回火工艺时长要求调整输送速度，匹配不同的生产节拍。从安装边界来看，该类设备属于长条形线性布置设备，安装时需沿车间纵向预留足够的直线安装空间，炉体两侧需预留不小于800mm的检修通道，进料端与出料端需分别对接前序、后序设备的输送线，地面需做硬化处理并预埋地脚螺栓固定炉体底座，避免设备运行过程中因输送振动产生移位。炉体顶部预留排烟接口，可对接车间废气收集管道，将回火过程中产生的少量油烟、

　　热处理废气统一收集处理，满足车间环保排放要求。在三维建模过程中，该装置的结构还原需重点关注炉体分段拼接的公差配合，辊道的平行度与同轴度设计，电气柜与炉体的管线排布走向，同时要还原车间实际安装场景下的操作空间预留，保证模型可直接用于产线布局仿真、设备结构教学、改造方案验证等场景，建模时需区分炉体保温层、金属结构件、输送辊道、电气元件等不同部件的材质属性，方便后续做渲染展示、工程图导出时的材质标注。
