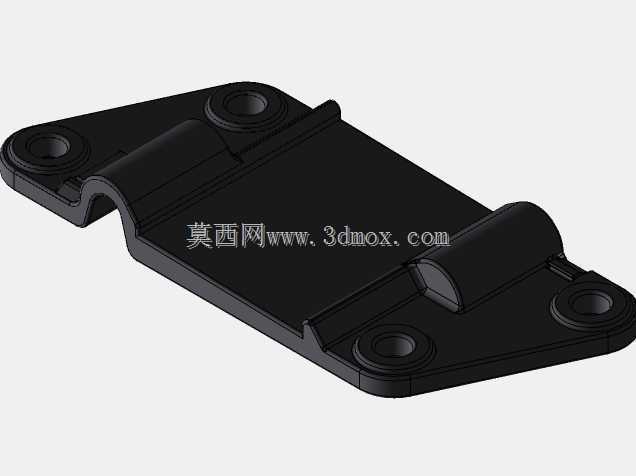

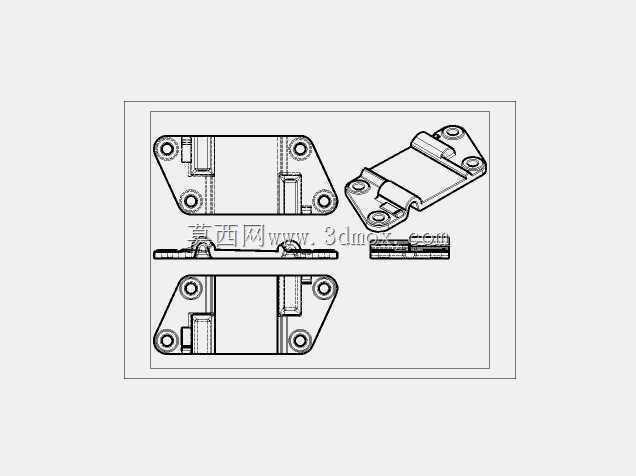

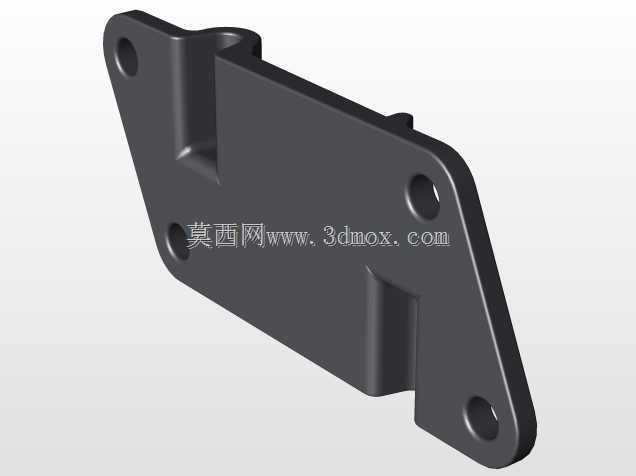

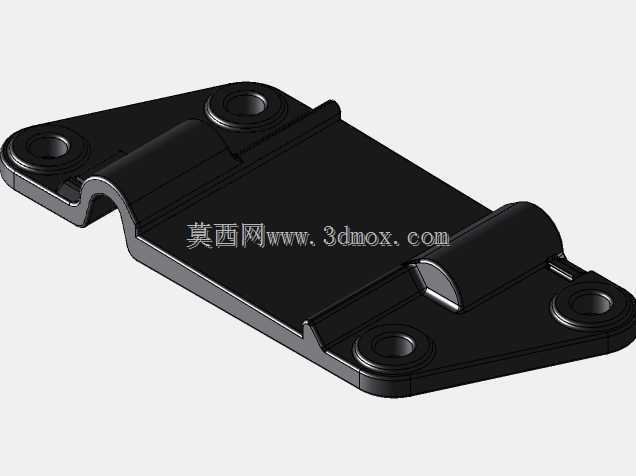

铁路轨道用Pandrol型TR57扣件基板结构

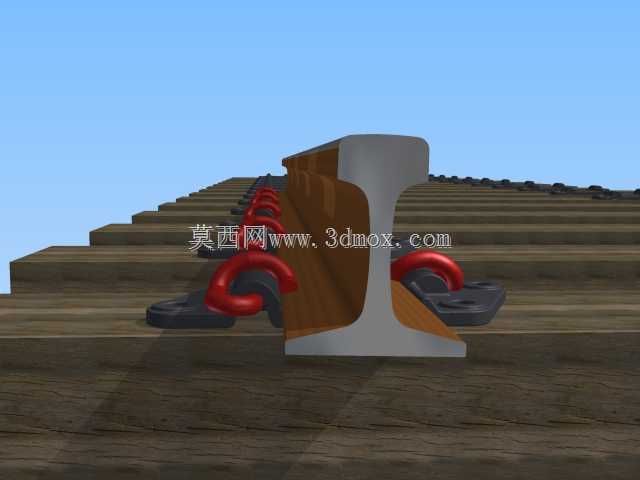

在铁路轨道铺设与运维场景中，扣件基板是衔接钢轨与轨枕的核心传力部件，直接决定轨道结构的几何形位保持能力与荷载传递效率，尤其在重载线路、市域通勤线路的道岔前后、曲线段等受力复杂区段，基板的结构合理性直接影响线路的养护周期与行车安全性。这款适配TR57轨型的Pandrol扣件基板，在设计时优先匹配弹条扣件的安装定位需求，基板上预留的弹条卡槽与轨底承托面做了一体化铣削成型处理，避免分体式结构长期受列车动荷载冲击出现的连接松动问题，承轨面的坡度严格匹配轨底坡设计要求，确保钢轨铺设后轮轨接触关系处于最优区间，减少轮轨异常磨耗的发生概率。从安装边界来看，基板的底面设置了与轨枕预埋套管对位的螺栓孔位，孔位的位置度公差控制在0.5mm以内，保证现场安装时无需额外扩孔即可完成对位，基板边缘设置的限位凸台可卡在轨枕的预留槽内，抵消列车通过时产生的横向蠕滑力，避免基板在长期使用中出现横向窜动。基板的厚度设计经过荷载验算，在承受25t轴重列车的竖向冲击荷载时，最大等效应力处于材料许用应力区间内，同时预留了足够的刚度冗余，避免长期荷载作用下出现塑性变形导致轨面高程偏差。在实际线路应用中，这类基板搭配Pandrol弹条使用时，可提供稳定的扣压力，将钢轨牢牢固定在轨枕上，同时通过基板与轨枕之间的弹性垫层调整整体轨道刚度，在路基刚度不均匀的区段，可通过选配不同厚度的基板实现轨道刚度的平顺过渡，减少列车通过时的刚度突变引发的轮轨冲击。建模过程中对基板的所有安装配合面做了公差适配处理，弹条安装槽的圆弧尺寸完全匹配对应弹条的外形轮廓，确保弹条安装后扣压力达到设计值，不会出现弹条滑脱或者扣压力不足的问题，螺栓孔的沉台深度也做了精准控制，保证配套螺栓安装后螺母顶面不超出基板承轨面，避免与轨底发生干涉。针对道岔区域的特殊安装需求，基板的侧面预留了轨距块的安装位，可通过更换不同厚度的轨距块实现轨距的精细调整，满足线路养护时的轨距校准需求，不需要整体更换基板即可完成轨距调整作业，大幅降低现场养护的作业成本与时间消耗。
