海上存储橇装集成储液设备结构设计

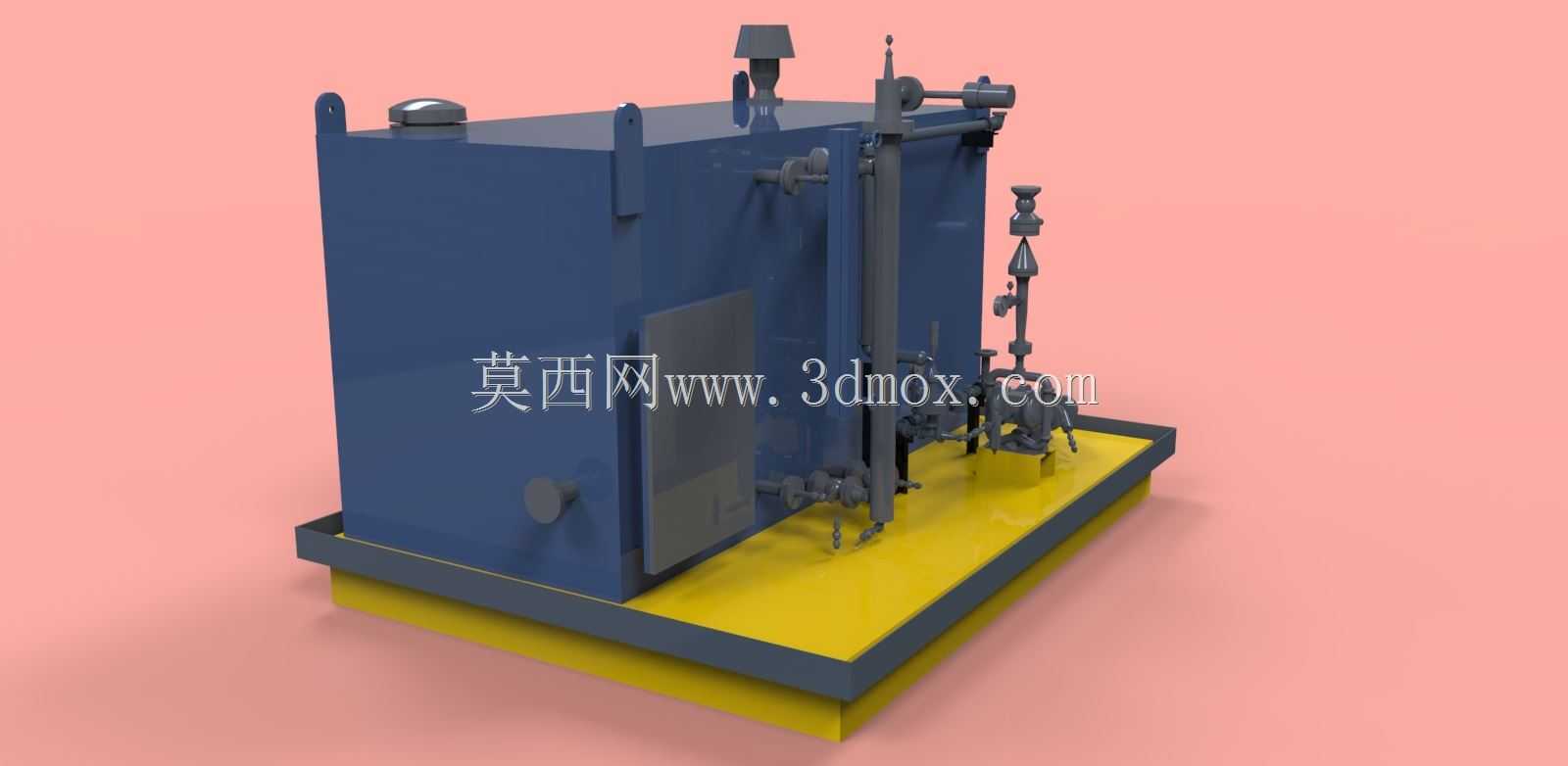

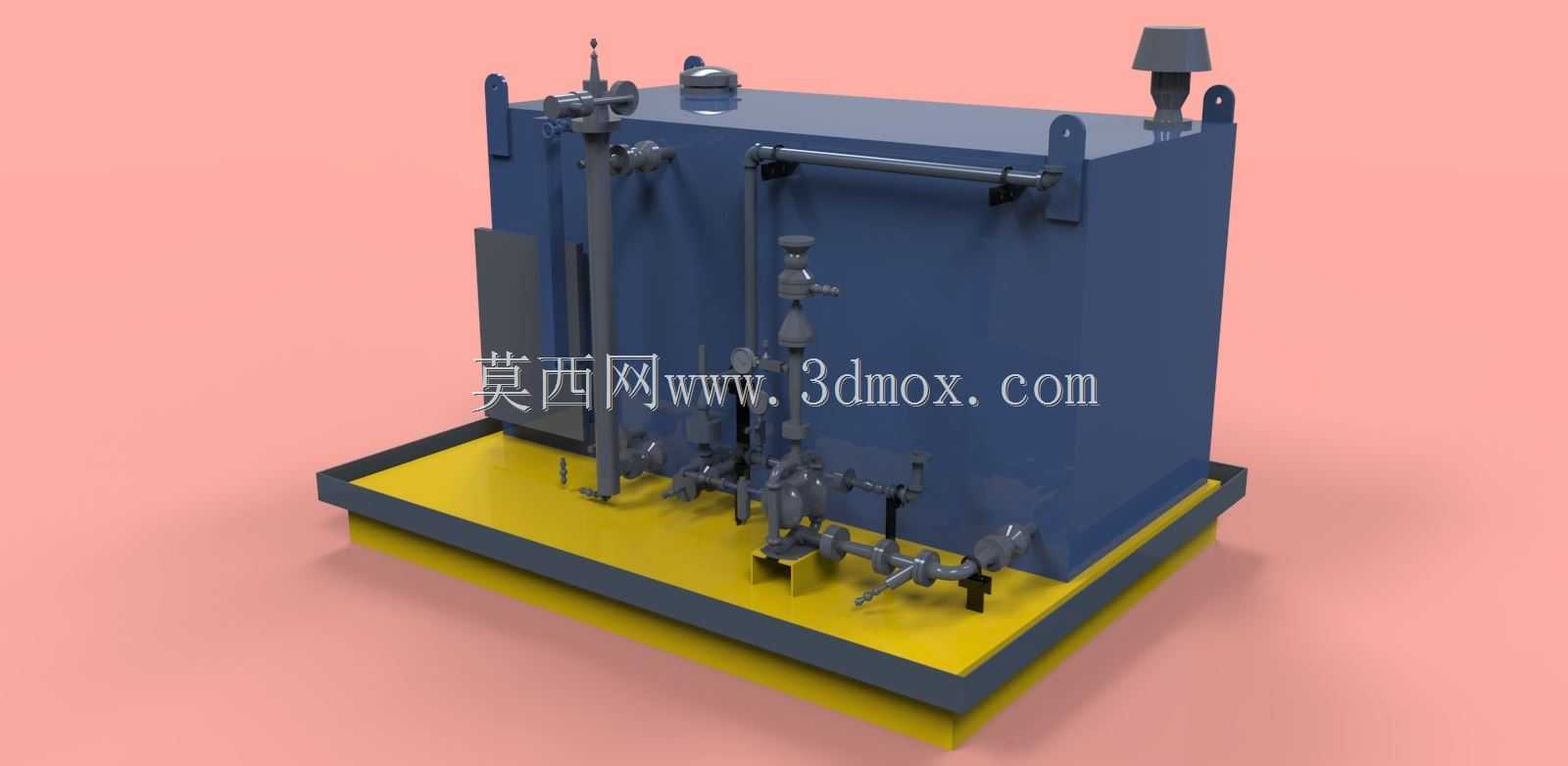

这套橇装储液结构主要面向海上油气开采平台、近海作业船舶的生产辅助储液场景设计，用来暂存生产过程中的工艺介质、辅助药剂或是待中转的液态物料，整套设备采用集成化橇装思路，所有功能部件全部整合在统一的底座框架上，不需要在作业现场进行零散的管路拼接与部件对位，能大幅压缩海上作业的现场安装周期，适配海上作业窗口期短、现场施工条件受限的实际工况。从结构布局来看，核心储液舱采用方正的箱型焊接结构，相比同容积的圆柱罐体，能更高效利用海上平台有限的甲板空间，舱体边角做了圆弧过渡处理，减少应力集中点的同时，也能降低海上高盐雾环境下边角位置的积液腐蚀风险。舱体顶部设置了检维修人孔、呼吸阀接口以及液位检测仪表的安装位，侧面排布的集成管路上整合了截止阀、调压阀、止回阀以及介质进出的快速接口，所有管路的排布都预留了足够的扳手操作空间，方便现场人员在穿戴劳保装备的情况下完成阀门操作与常规检修，管路上的支撑件全部采用焊接式支架与舱体侧壁连接，避免额外打孔破坏舱体的密封防腐层。底座采用双层框架结构，底层是防滑的承重平台，表面做了防滑纹理处理，边缘设置了连续的挡液围堰，能收集管路跑冒滴漏的少量液体，避免介质直接泄漏到甲板平面造成污染或是安全隐患，围堰角落预留了排液接口，可外接收集管路将积液导走。整套设备的安装边界充分考虑了海上平台的吊装与固定需求，舱体顶部四角设置了标准吊耳，适配平台常规吊具的吊装作业，底座框架上预留了多组螺栓固定孔位，可直接与甲板上的预埋基础对位固定，不需要额外制作安装底座。设计过程中对整体重心做了校核，将重量较大的阀组、管路部件尽量靠近底座中心区域布置，降低设备整体重心高度，适配海上作业时平台横摇、纵摇的工况，避免设备在船舶晃动过程中出现失稳风险。所有外露的金属部件都考虑了海上高盐、高湿环境的防腐需求，结构设计上尽量避免出现朝上的敞口缝隙，减少盐分与积水积存的死角，管路连接位置全部采用法兰对接形式，密封面的加工精度满足海上工况的密封要求，减少长期运行过程中的泄漏概率。
