双凸轮驱动间歇交替升降杆机构设计

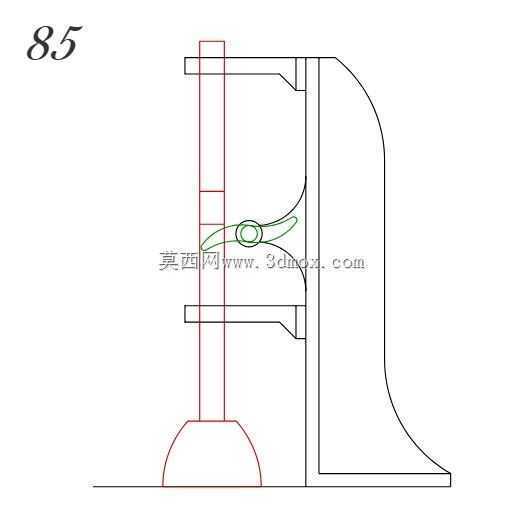

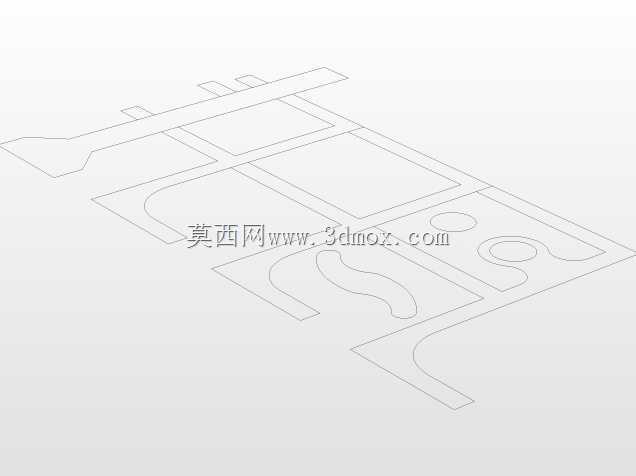

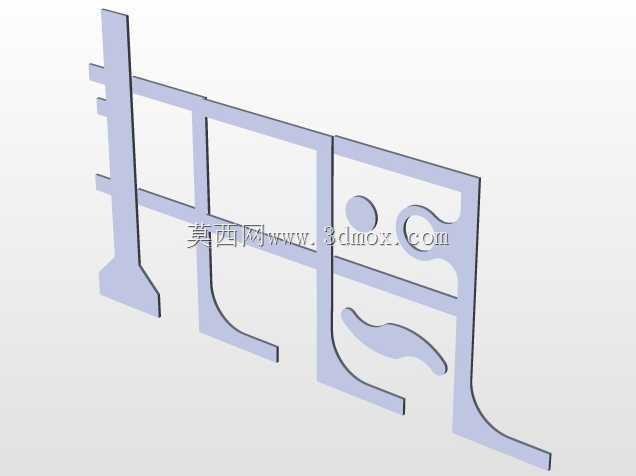

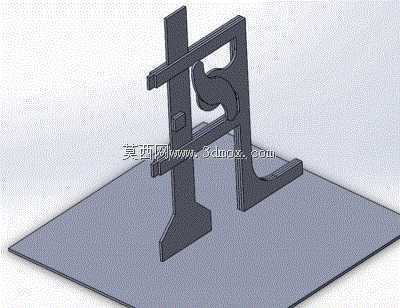

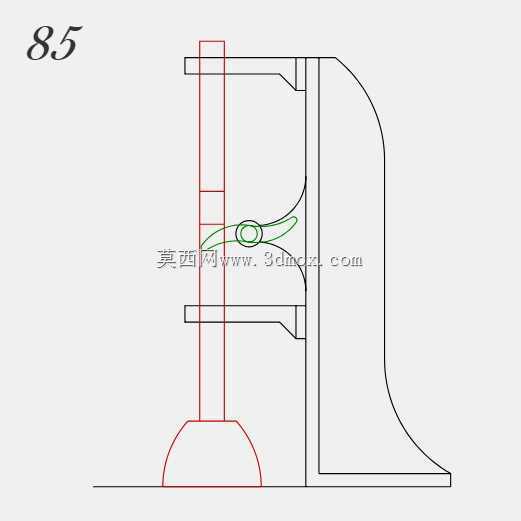

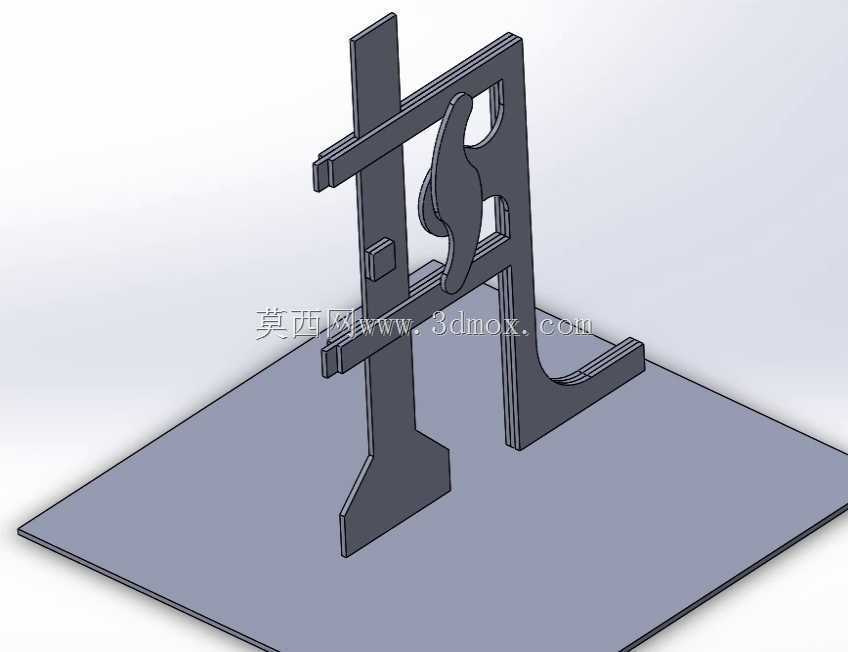

这套间歇交替升降杆机构，核心采用双凸轮（雨刮器式轮廓）同轴连续旋转作为动力输入，驱动配套的竖置杆A完成规律性的间歇交替直线往复运动，两个凸轮轮廓分别作用于杆身的突出部B，在旋转周期内依次抬升杆体，当凸轮轮廓脱离突出部接触时，杆体依靠自身重量完成复位下降，整套动作无需额外复位弹簧或辅助复位构件，结构精简可靠。从应用场景来看，该机构可直接适配矿石压模设备、锤式破碎机的核心击打单元，也可移植到小型锻锤、物料捣实装置中，替代传统的曲柄滑块抬升结构，相比曲柄机构，凸轮轮廓可根据实际工况需求定制升程、休止角参数，能精准匹配不同物料破碎、压制作业的击打节奏与行程需求，避免无效空行程带来的动力损耗。设计层面上，整套机构的支撑框架采用立式L型焊接机架结构，竖杆通过上下两处同轴导向套约束径向自由度，仅保留轴向直线运动的自由度，导向套的安装同轴度公差需控制在0.05mm以内，避免杆体升降过程中出现卡滞、偏磨问题；凸轮轴的支撑端采用双轴承座固定，抵消凸轮旋转过程中对杆体施加的侧向分力，延长构件使用寿命。安装边界方面，机架底部预留了与设备主机台连接的螺栓孔位，横向安装尺寸适配常规中小型破碎、压模设备的安装工位，竖杆的底部可根据实际作业需求更换不同规格的压头、锤头，无需改动主体传动结构即可适配不同的作业载荷。凸轮轮廓的曲线设计经过运动学仿真验证，升程段采用等加速等减速曲线，降低杆体抬升过程中的刚性冲击，休止段预留足够的保压时间，满足矿石压制过程中需要的短暂保压需求，下降段轮廓贴合杆体自重下落的速度曲线，避免杆体快速下落对机架造成冲击。整套机构的所有板材构件均可采用激光切割工艺完成下料，拼接焊缝采用连续角焊缝，焊后进行去应力退火处理，消除焊接变形对导向精度的影响，装配时需在凸轮与突出部的接触面上预留0.1-0.2mm的间隙，涂抹高温润滑脂降低接触磨损，适配破碎、压制作业现场多粉尘的工况环境，日常维护仅需定期补充润滑脂、检查导向套磨损量即可，运维成本极低。
