蜂窝状开孔钢结构承重梁结构设计

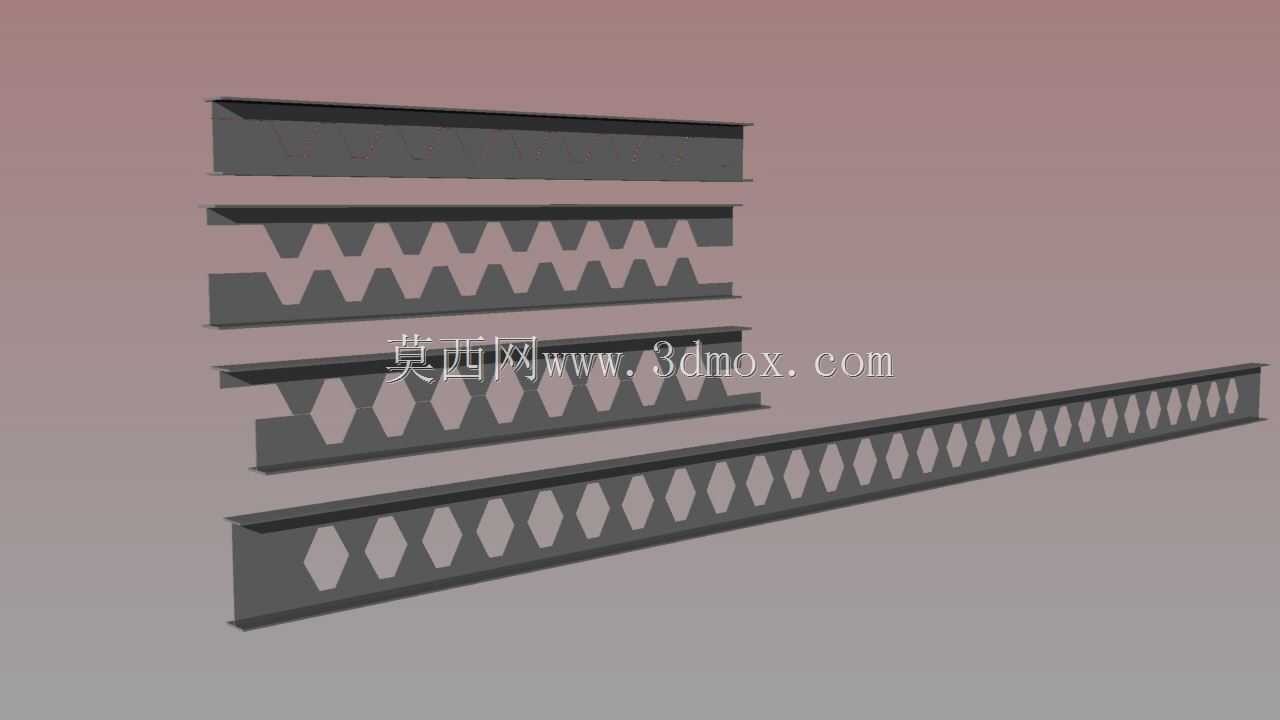

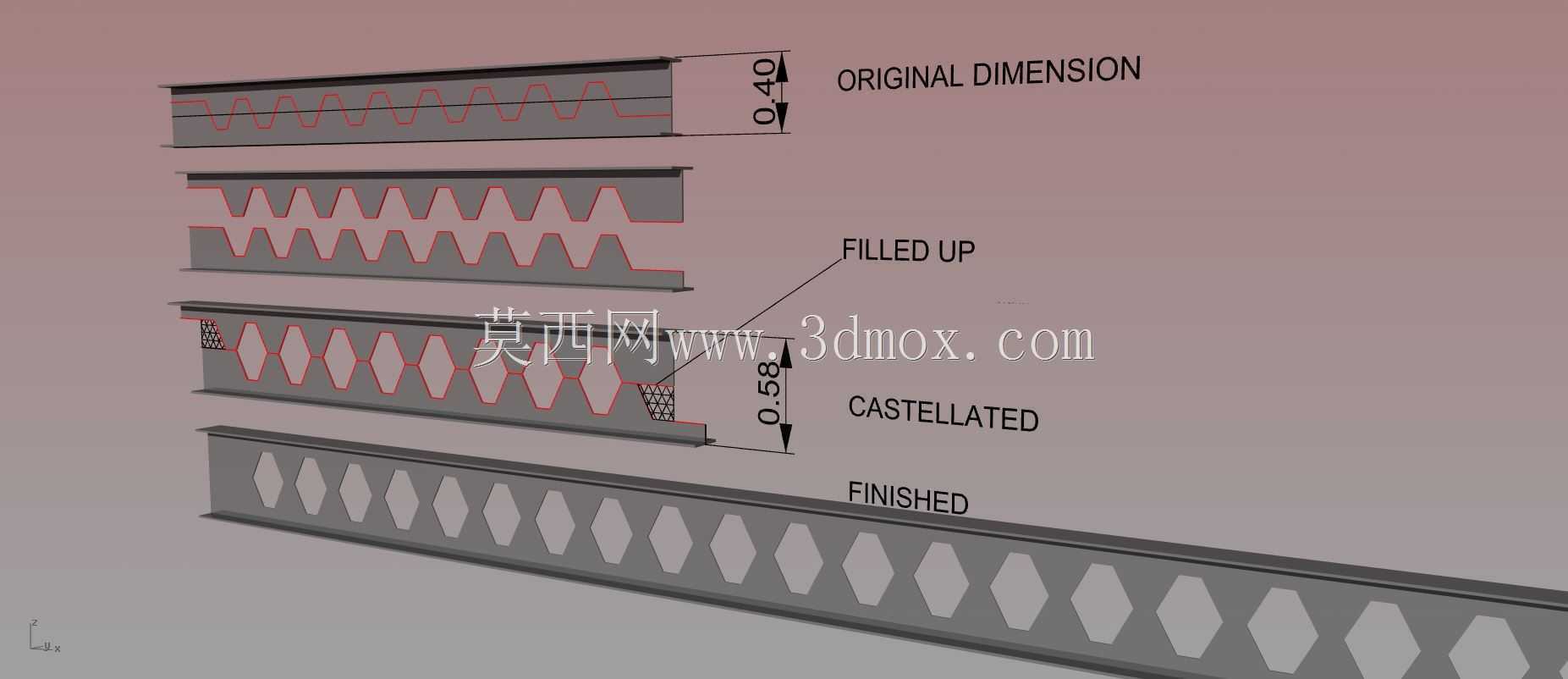

在大跨度工业厂房、多层钢结构场馆、重载仓储货架的主体承重体系设计中，常规实腹型钢梁往往面临自重过大、材料利用率偏低的问题，尤其当跨度超过6米时，实腹梁的腹板材料大部分仅承担构造连接作用，应力水平远低于翼缘位置，造成不必要的材料浪费。蜂窝梁的设计思路正是针对这一工程痛点，通过对标准H型钢或工字钢腹板进行规律性切割、错位拼接，在不增加原材料用量的前提下提升梁的截面高度，从而大幅提升构件的抗弯承载能力。从加工流程来看，首先选取对应规格的原始型钢，原始腹板高度为0.4米，按照预设的菱形开孔轮廓对腹板进行连续切割，切割后将上半段型钢与下半段型钢沿纵向错位半个孔距对齐，此时切割形成的斜边相互贴合，腹板的有效高度提升至0.58米，错位后形成的菱形孔洞边缘通过满焊连接固定，最终形成腹板带有连续菱形开孔的成品蜂窝梁。这种加工方式不需要额外添加过多焊接材料，仅通过原有材料的错位重组就实现了截面惯性矩的提升，相比同承载能力的实腹梁，自重可降低25%-35%，有效减少下部承重柱与基础的荷载负担。实际工程应用中，蜂窝梁腹板的连续开孔还可同步实现设备管线的穿越，避免传统结构中管线需要从梁底绕行造成的层高浪费，在层高受限的改造项目、多层工业车间中优势尤为明显。设计过程中需要重点控制几个边界参数：首先是开孔率，菱形孔的横向间距、纵向高度需要根据梁的跨度、荷载等级反复验算，避免孔间腹板出现剪切失稳；其次是焊接质量，错位拼接的焊缝需要承担腹板剪力传递，必须保证连续焊透，避免应力集中；最后是梁端的连接构造，蜂窝梁两端与柱或主梁连接的位置需要保留一定长度的实腹段，避免开孔位置处于支座剪力最大区域，影响连接可靠性。从安装角度来看，蜂窝梁的吊装重量远低于同承载力的实腹梁，不需要大吨位起重设备即可完成就位，拼接节点可采用常规的高强螺栓连接或焊接连接，与现有钢结构施工体系完全兼容，不需要额外定制特殊连接件。在长期受力工况下，蜂窝梁的孔洞边缘会存在一定的应力集中，设计时需要根据实际荷载类型对孔边进行适当的圆弧过渡处理，对于承受动荷载的吊车梁等场景，还需要额外验算疲劳性能，调整开孔形状与间距参数。
