10t桥式起重机主梁受力分析三维设计

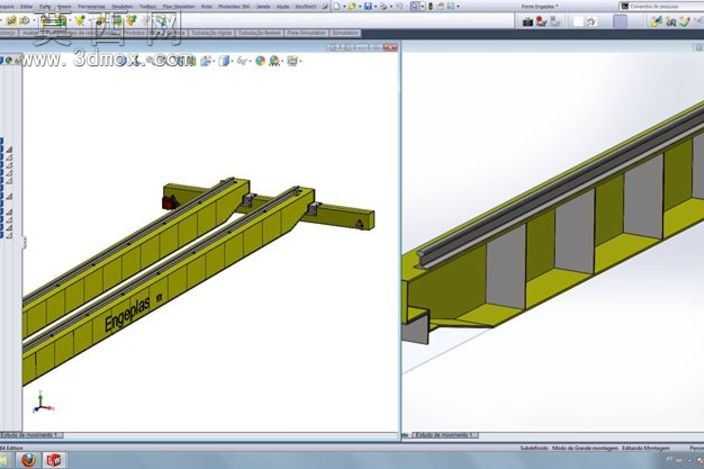

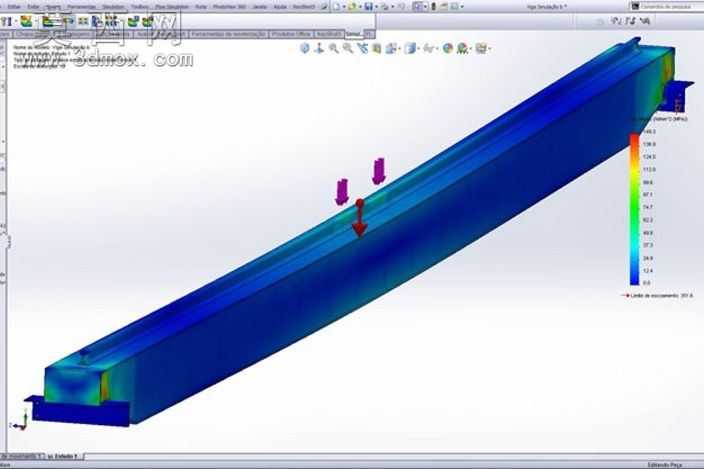

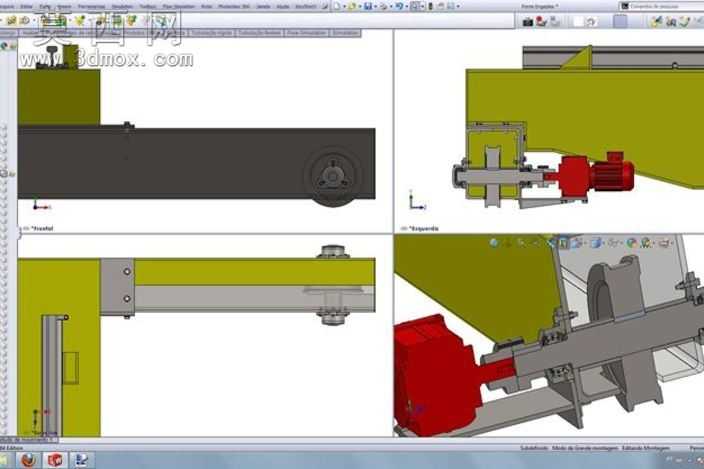

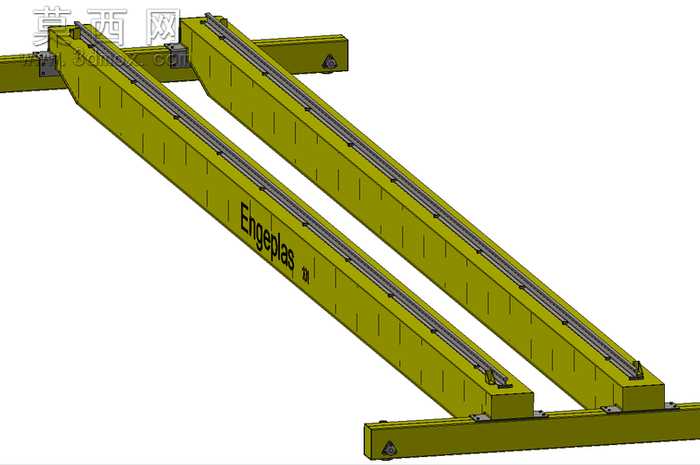

本作品为额定起重量10吨的桥式起重机三维设计模型，核心围绕起重机主梁结构完成全参数化建模与有限元受力分析，完整还原了桥式起重机核心承载部件的结构特征与力学性能表现。建模过程中严格遵循桥式起重机设计规范，对主梁的箱型梁主体结构、端部连接结构、走台附件、加强筋布局等细节进行了精准还原，所有结构尺寸均按照10t额定起重量的工况要求进行匹配，确保模型结构与实际工业应用中的桥式起重机主梁参数一致。模型搭建完成后，对主梁施加了对应额定起重量的载荷工况，模拟小车在主梁跨中位置的受力状态，通过有限元求解得到主梁的应力分布云图与变形分布结果，图中呈现的彩色云图直观展示了主梁不同位置的应力大小，从蓝色低应力区到红色高应力区的色彩过渡，清晰呈现了载荷作用下主梁的应力传递路径与应力集中区域，可直观判断主梁结构的强度储备是否满足设计要求。在材质设定上，模型按照起重机主梁常用的Q235或Q345钢材参数进行赋值，准确匹配钢材的弹性模量、泊松比、密度等物理参数，保证受力分析结果的准确性与参考价值。结构设计上，箱型主梁的内部横纵加强筋布局经过优化，在保证主梁整体刚度与强度的前提下，尽可能降低主梁自重，提升起重机的有效起升能力与运行经济性，端部连接结构的设计充分考虑了与端梁的装配适配性，预留了标准的连接接口与安装定位特征，可直接拓展完成整机的装配设计。该模型不仅完整呈现了桥式起重机主梁的三维结构形态，还通过可视化的受力分析结果验证了结构设计的合理性，可作为起重机械设计学习、结构受力分析教学、起重机方案设计验证的参考素材，帮助设计者直观理解桥式起重机主梁的受力特点与结构设计要点，为同类型起重设备的结构优化与性能改进提供可靠的三维模型支撑。
