海洋石油钻机井组吊装作业三维结构

这套三维结构还原了陆上预制场地内海洋石油钻机井组钢结构的吊装转运作业场景，对应海洋油气开发装备陆域预制环节的典型施工工况。海洋石油钻机的井组钢结构体积庞大、杆件拼接精度要求高，无法在海上平台完成整体拼装，必须在陆域预制场完成单榀钢架拼接、整体组对后，通过起重设备转运至发运区域，后续再经海运送达海上钻井平台完成总装，这个环节的吊装方案合理性直接决定了预制效率与构件运输安全性。

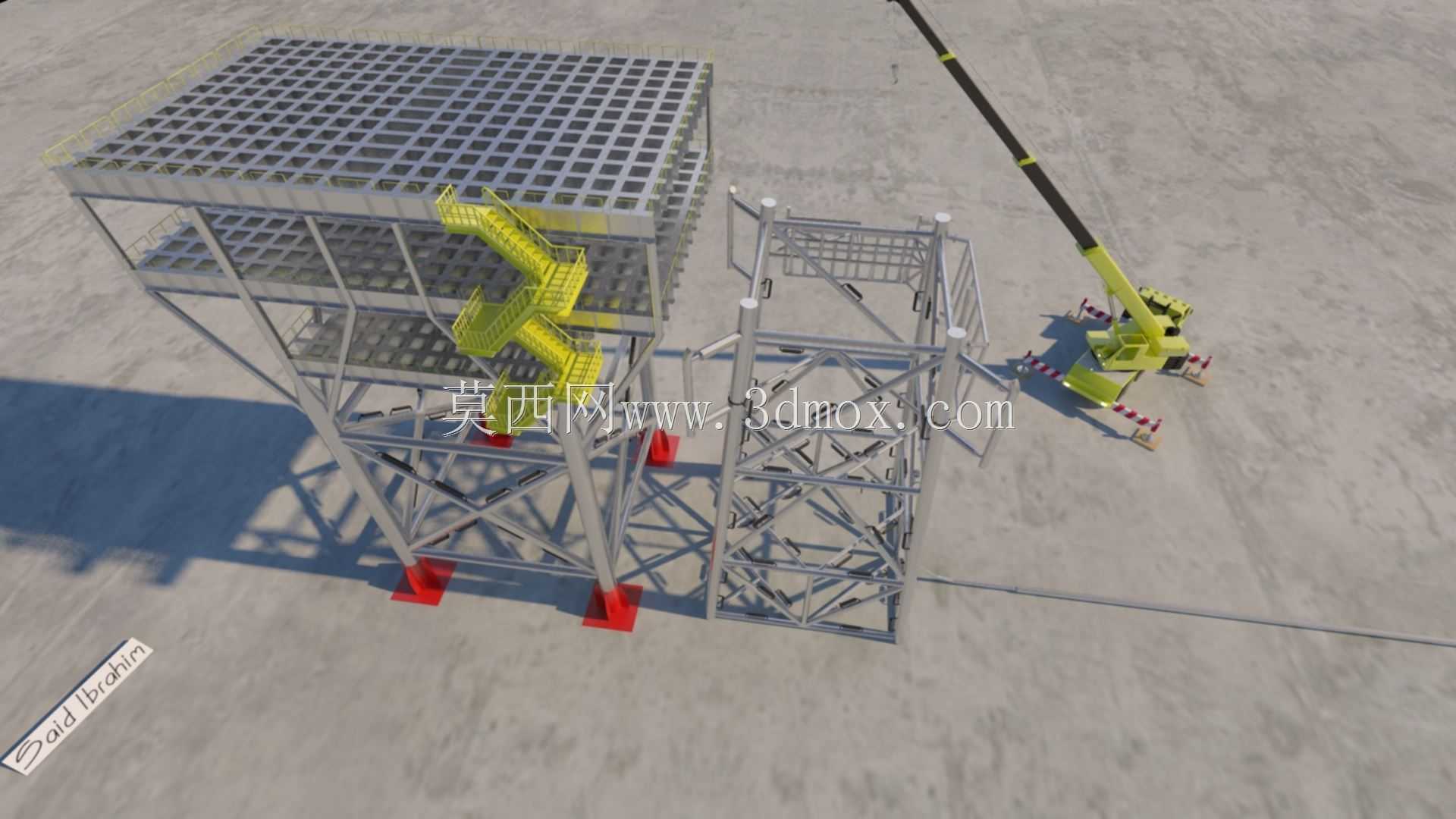

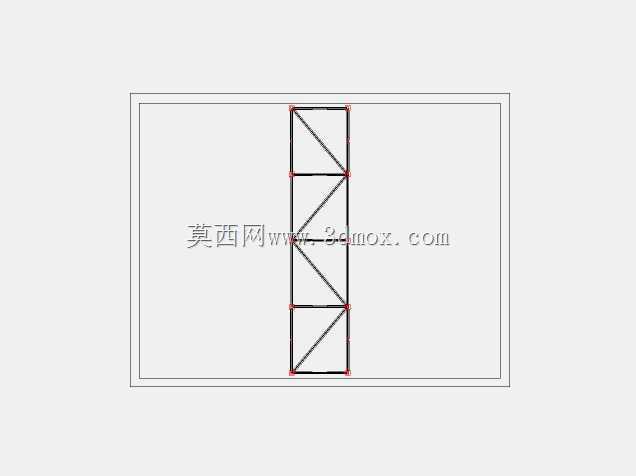

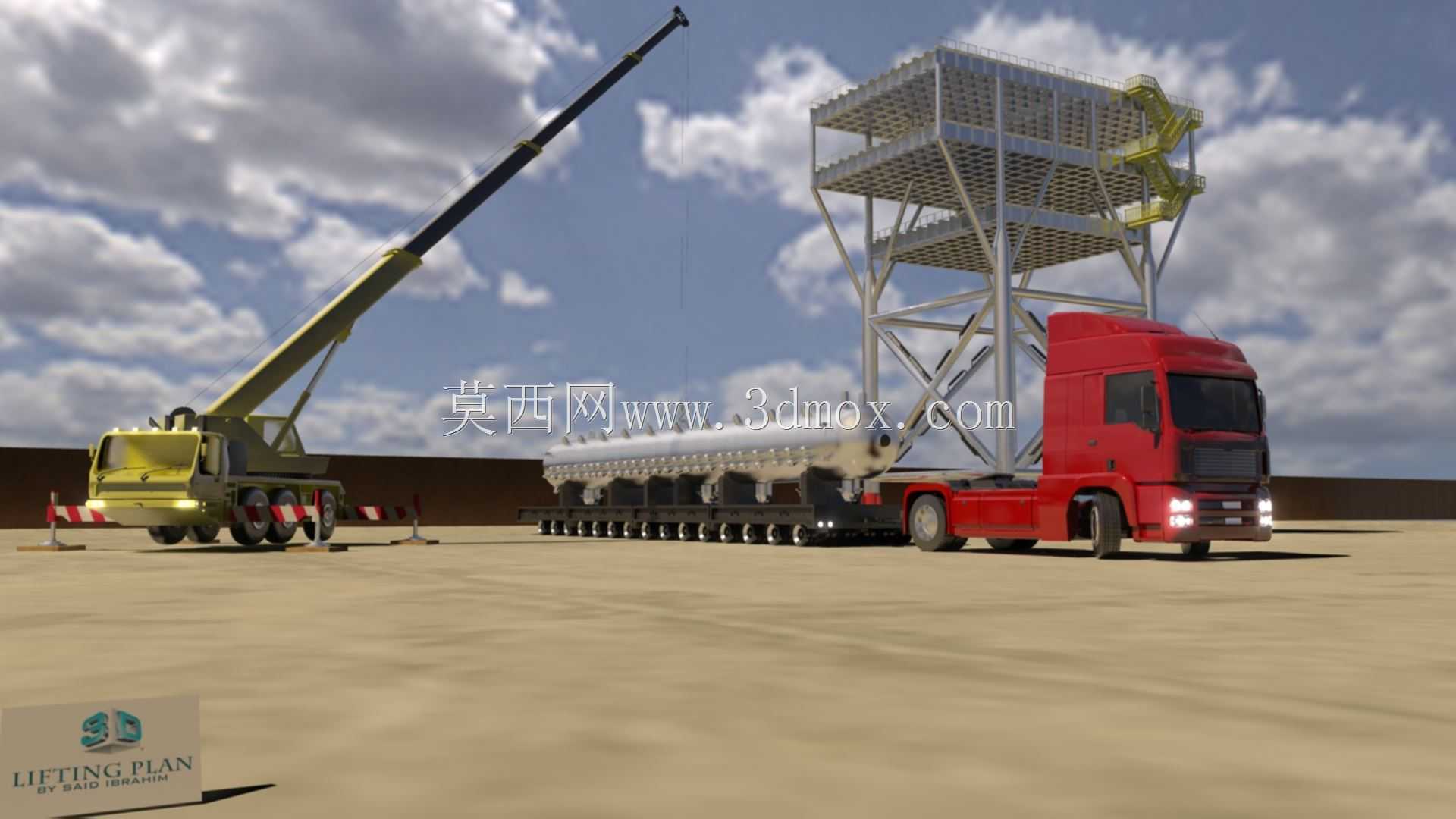

从作业场景来看，模型还原的是预制场硬化地面上的吊装工位，地面承载能力经过专项验算，可满足重型起重设备与运输车辆的接地比压要求，周边的钢架为已完成组对的井组支撑构件，这类构件是海洋钻机井架的下部承载基础，承担钻井作业时的上部设备载荷、风载与钻井冲击载荷，杆件连接多采用高强螺栓副与焊接组合形式，对吊装过程的变形控制要求极高，一旦吊装受力不均导致杆件变形，现场校正难度极大，会直接延误海上平台的施工周期。

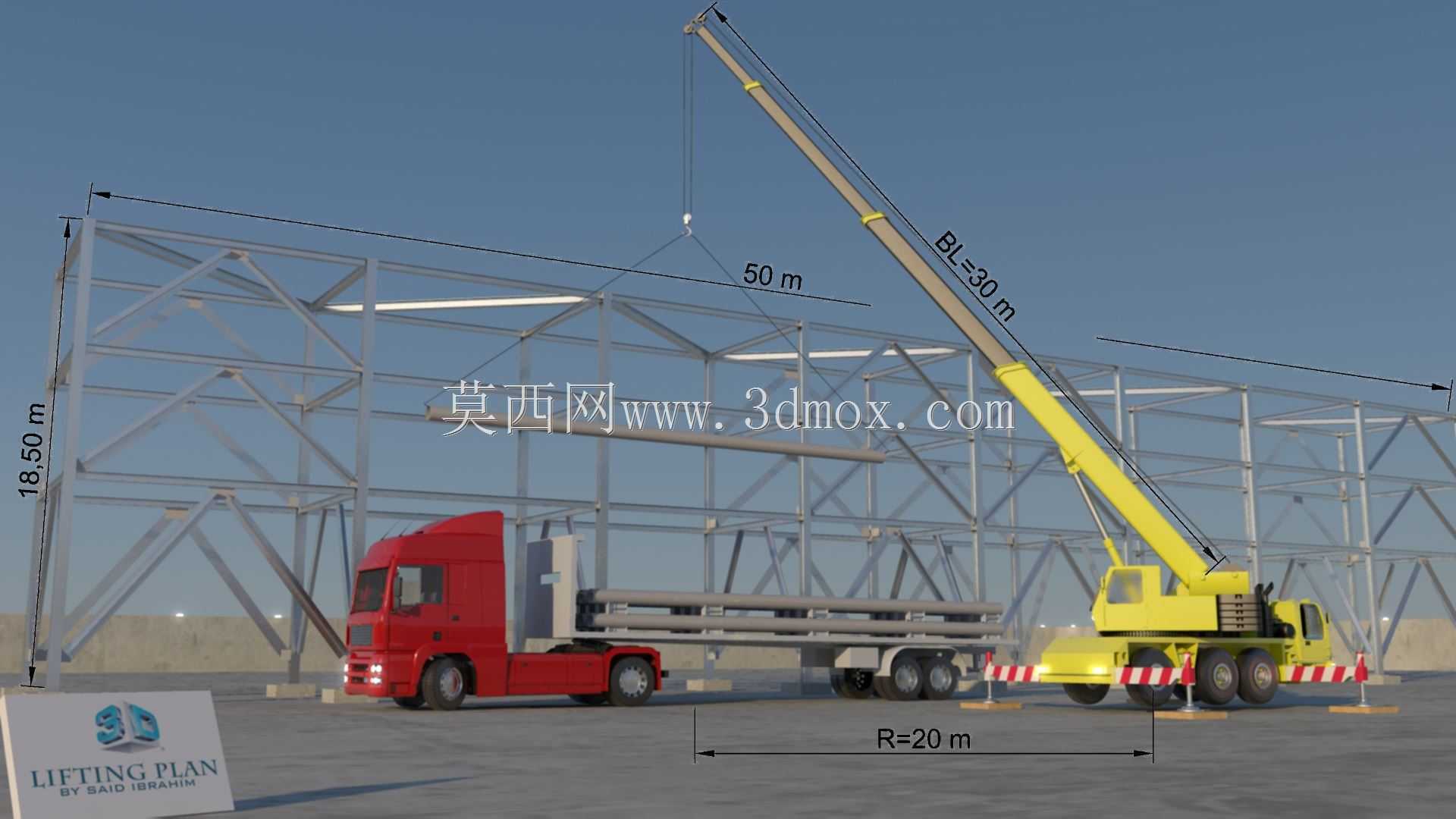

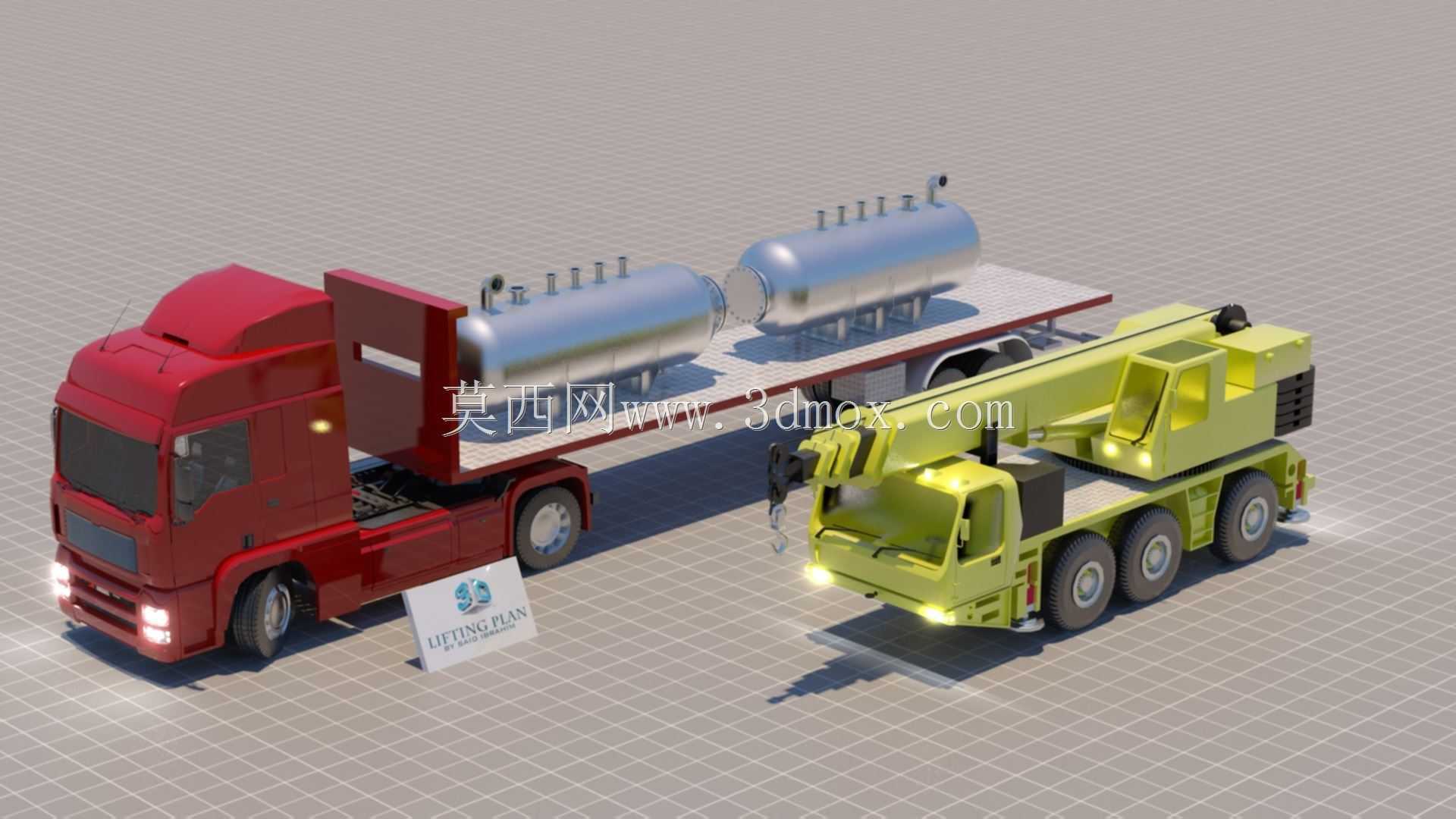

模型中呈现的起重设备采用汽车起重机配置，作业时的主臂长度为30m，额定作业半径控制在20m，对应额定起重量可覆盖单榀井组钢架的吊装载荷，吊点设置在钢架的上弦节点位置，通过等长吊索连接，保证吊装过程中构件保持水平姿态，避免侧向失稳。被吊构件的吊装高度距地面约50m？不对，模型中标注的50m是吊点到构件就位位置的垂直作业距离，对应钢架从预制胎架起吊后，越过运输车辆栏板高度的安全余量，这个参数是吊装方案中验算起重高度的核心依据，需要同时满足吊索长度、构件自身高度、安全间隙的叠加要求。

设计这套三维结构时，首先要明确井组钢架的截面特性与重心位置，所有吊点必须对应构件的主受力节点，禁止在杆件非加强区域设置吊点，防止局部应力集中造成杆件屈曲；其次要匹配起重设备的站位，模型中起重机支腿全部伸出并垫设路基箱，支腿位置避开地下管线与软基区域，作业半径严格控制在额定载荷的80%以内，预留足够的安全裕度；另外要考虑运输车辆的停靠位置，模型中平板运输车停靠在起重机的正前方作业半径内，构件起吊后只需小幅回转即可完成装车，减少长半径回转带来的载荷波动风险。

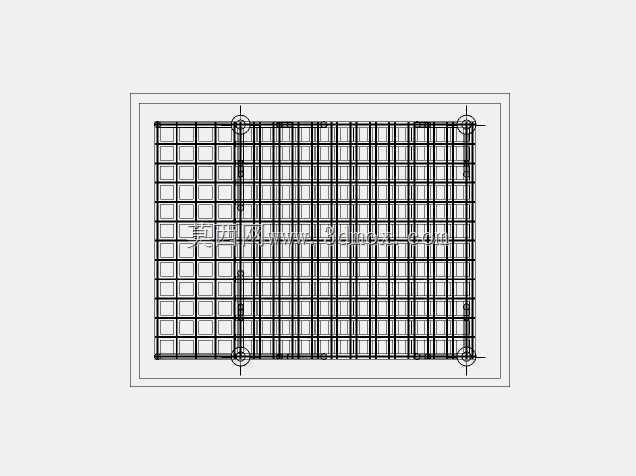

从安装边界来看，预制场的钢架拼装胎架需要设置水平度调节装置，保证每榀钢架的组对精度控制在毫米级，吊装前要完成所有节点的连接强度检查，确认临时加固杆件安装到位，避免吊装过程中构件出现散架风险；起重机的作业区域要设置警戒标识，禁止无关人员进入吊装回转半径范围，吊装过程中设专人指挥，同步监测构件的水平度与起重机的载荷变化，遇到六级以上大风时立即停止作业，将构件回落至安全位置。这类三维结构可用于吊装方案的可视化交底，让现场施工人员直观理解作业流程与风险点，也可用于结构受力验算的前置仿真，提前发现吊点设置、站位规划中的不合理之处，减少现场施工的试错成本。
