汽车起重机整车结构三维数模

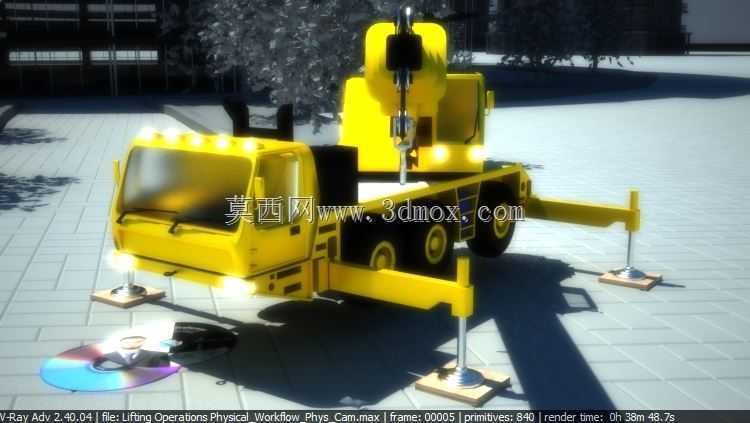

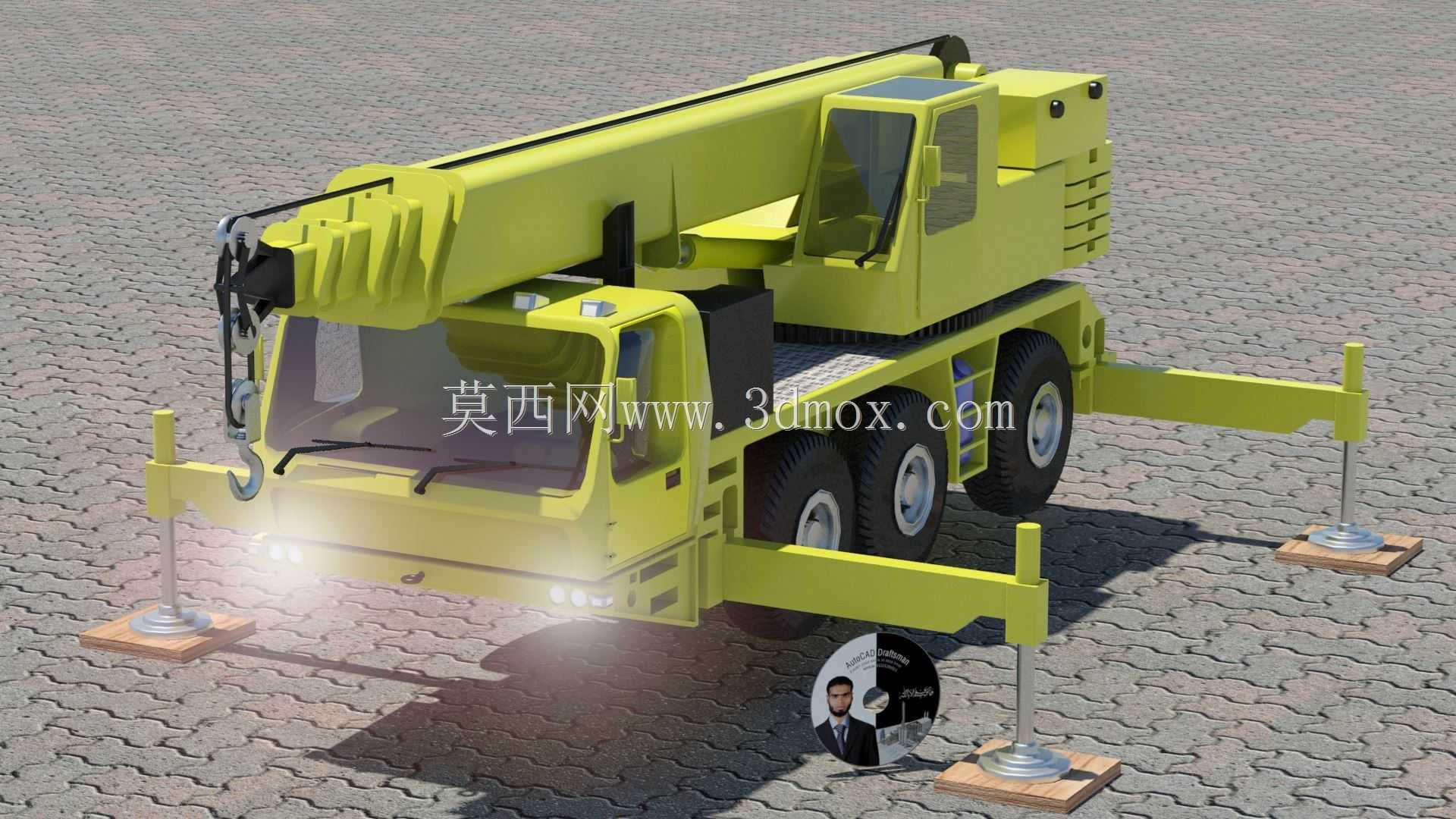

这款汽车起重机的三维数模完整还原了实车的结构布局，可直接用于工程场景模拟、结构校核以及作业方案推演。在市政施工、设备吊装、建材转运等场景中，这类设备承担着重物垂直提升与短距离水平转运的核心作用，数模对作业边界的还原度直接影响前期方案的可行性判断。从结构设计来看，模型完整复刻了多轴重载底盘的布局，兼顾公路行驶的通过性与作业状态的承载能力，底盘上的转向、驱动桥结构都做了对应还原，能直观呈现车辆行驶状态下的轮距、轴距参数，方便判断狭窄施工场地的通行可行性。上装部分的伸缩吊臂做了分段式结构还原，可模拟不同伸臂长度下的作业覆盖范围，吊臂根部的回转支承结构清晰呈现，能直观展示360度全回转作业的转动边界，方便校核不同回转角度下的作业干涉问题。模型对四个可伸缩液压支腿做了完整结构还原，包括水平伸出段、垂直支撑油缸以及底部的支脚垫板，作业状态下支腿向外伸出后形成的支撑跨距清晰可测，能帮助设计人员快速核算不同支撑状态下的整机稳定性边界，避免作业时出现倾翻风险。车头部分的驾驶室结构、上装的操作室布局都做了写实还原，能直观呈现操作人员的视野范围，方便校核吊臂在不同仰角下对操作视线的遮挡情况。吊臂头部的吊钩滑轮组、卷扬机构的结构都做了对应呈现，可配合模拟起升钢丝绳的走绳路径，校核不同起升高度下的钢丝绳排布是否存在干涉。在设计思路上，该模型将行驶系统与起重作业系统做了清晰的结构拆分，既保留了整车集成的完整性，也方便设计人员单独对底盘行走系统、上装起重系统做单独的结构优化，比如调整支腿的伸出长度参数、修改吊臂的截面尺寸来适配不同的额定起重量需求。模型还原的整车外廓尺寸符合常规公路行驶车辆的限界要求，可直接用于施工场地的道路规划模拟，判断车辆进场、转场的路径是否满足通行宽度、转弯半径的要求。支腿完全收回后的整车宽度、高度参数也在模型中得到准确体现，方便核算车辆在厂区、城区道路行驶时的通过性，避免出现超高、超宽无法通行的问题。对于结构设计从业者来说，这款数模可作为同类型产品设计的参考基准，快速梳理汽车起重机从行驶状态到作业状态的结构转换逻辑，核对各部件的安装位置是否存在运动干涉，减少前期设计阶段的反复校核工作量。
