推拉式快速锁紧柱塞卡箍工装夹具

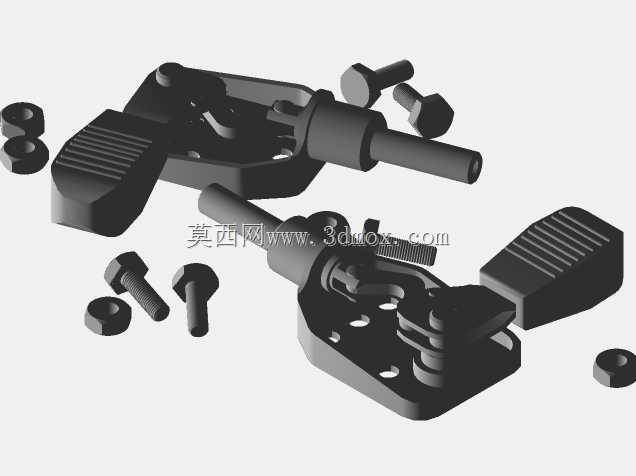

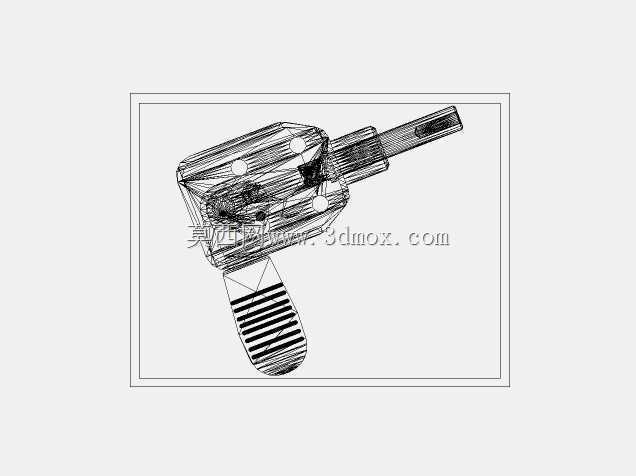

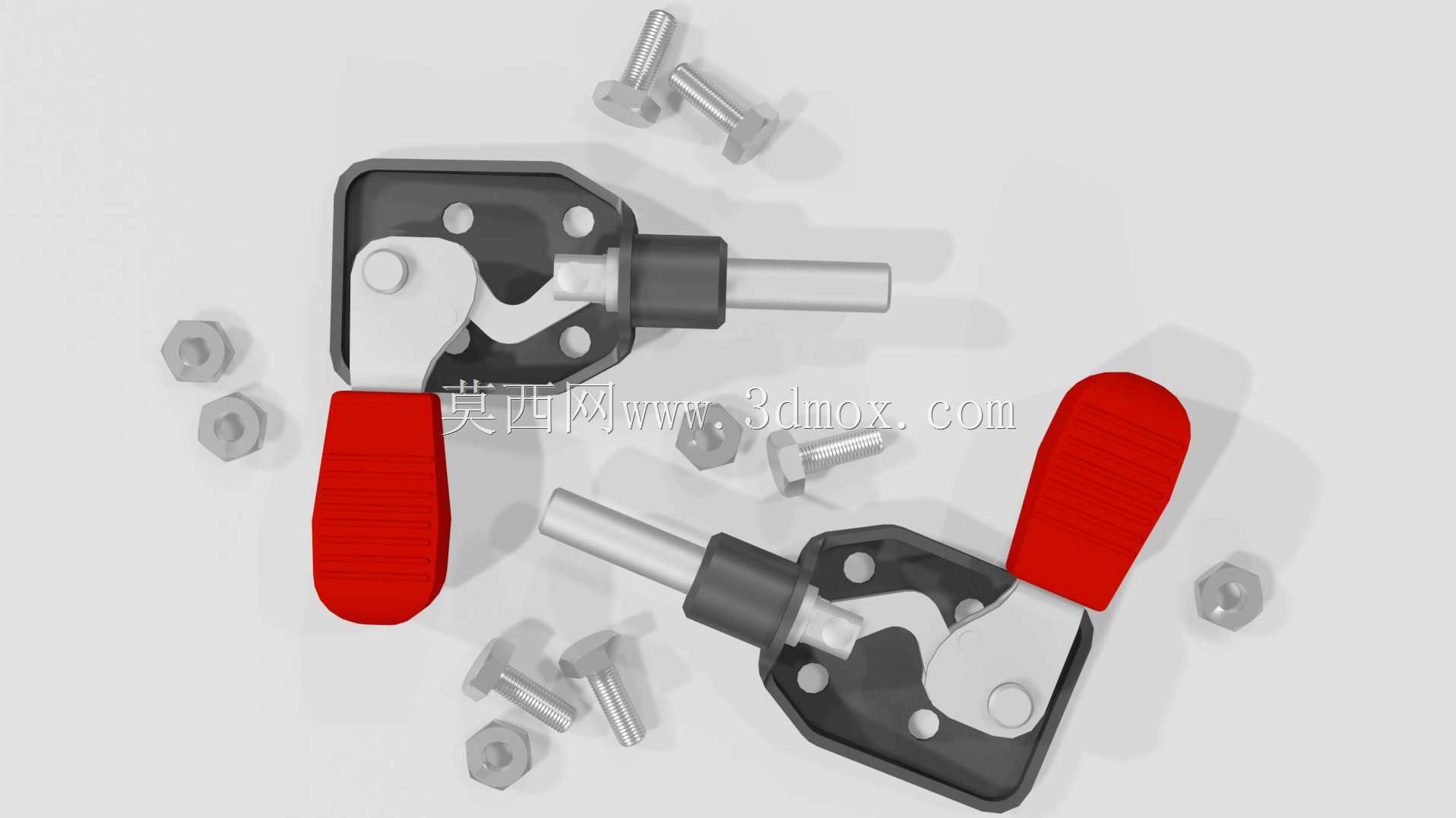

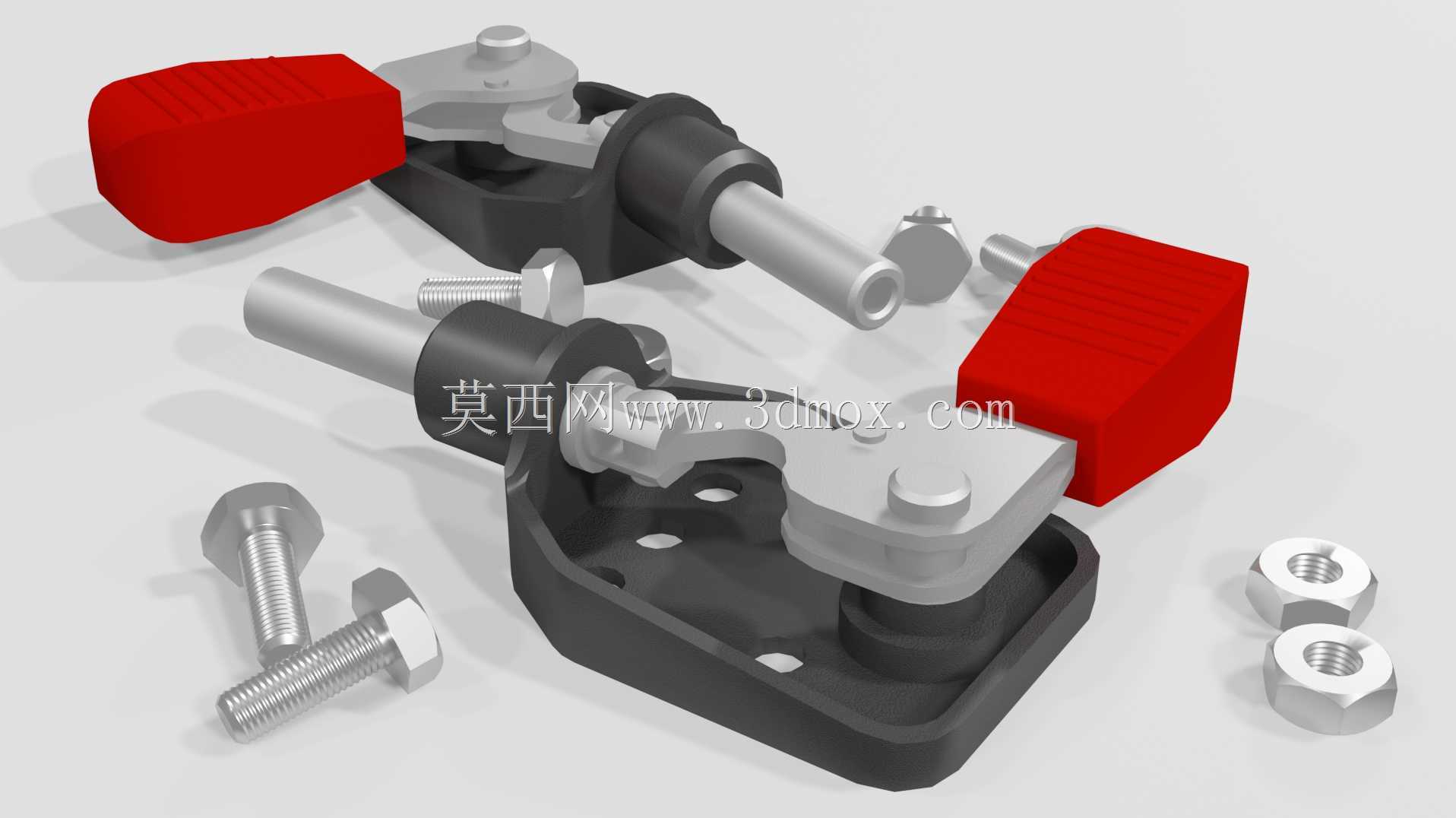

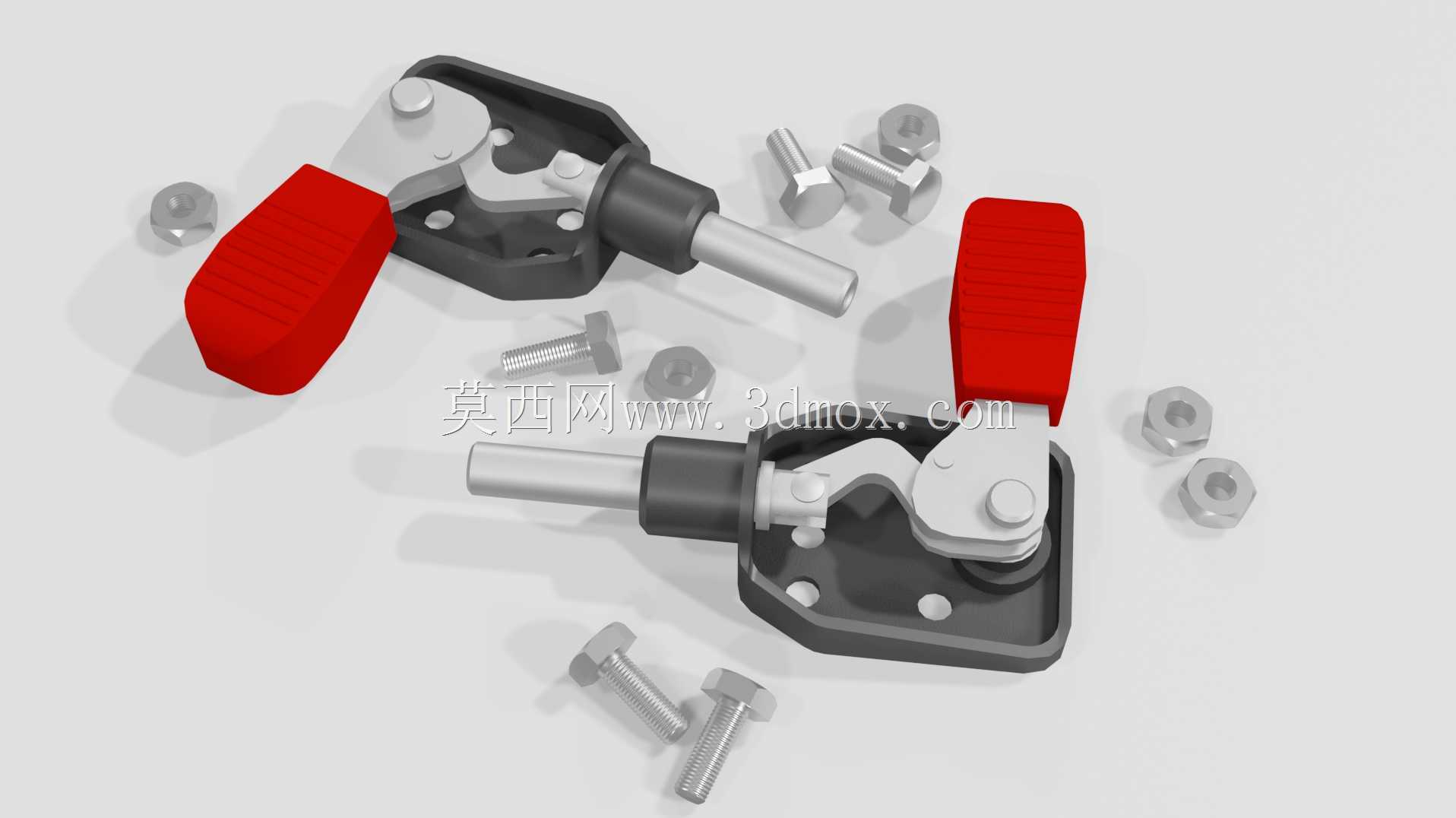

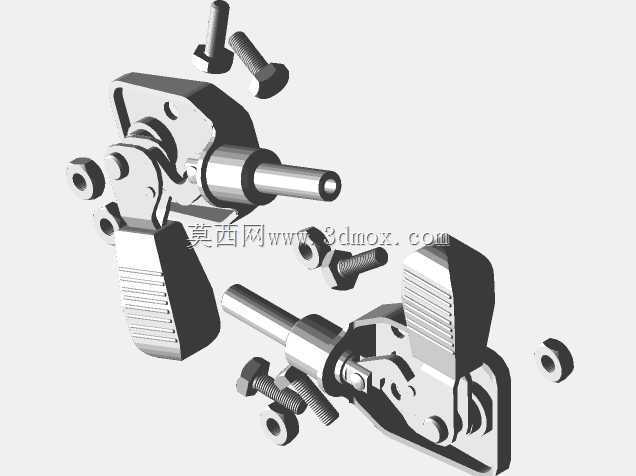

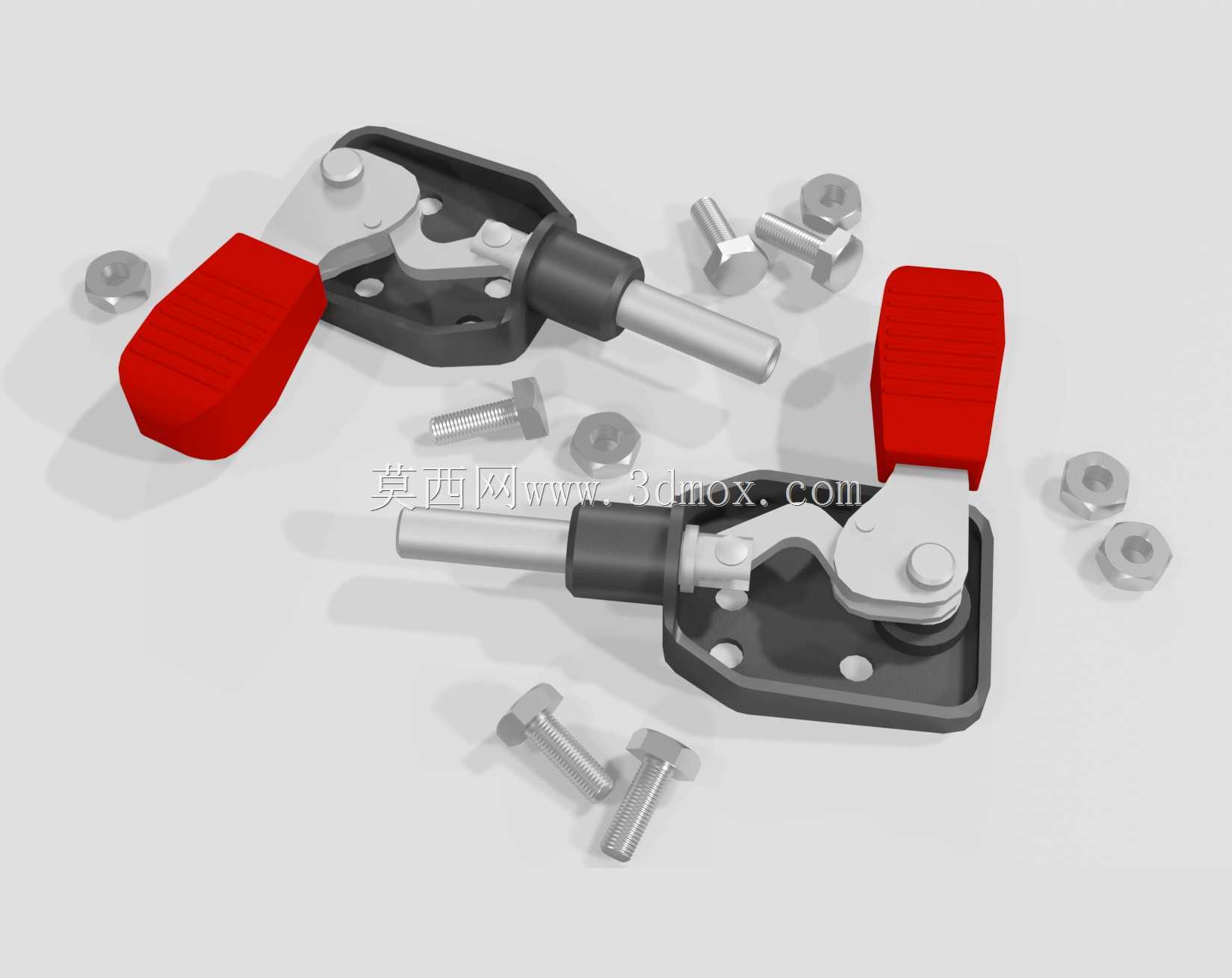

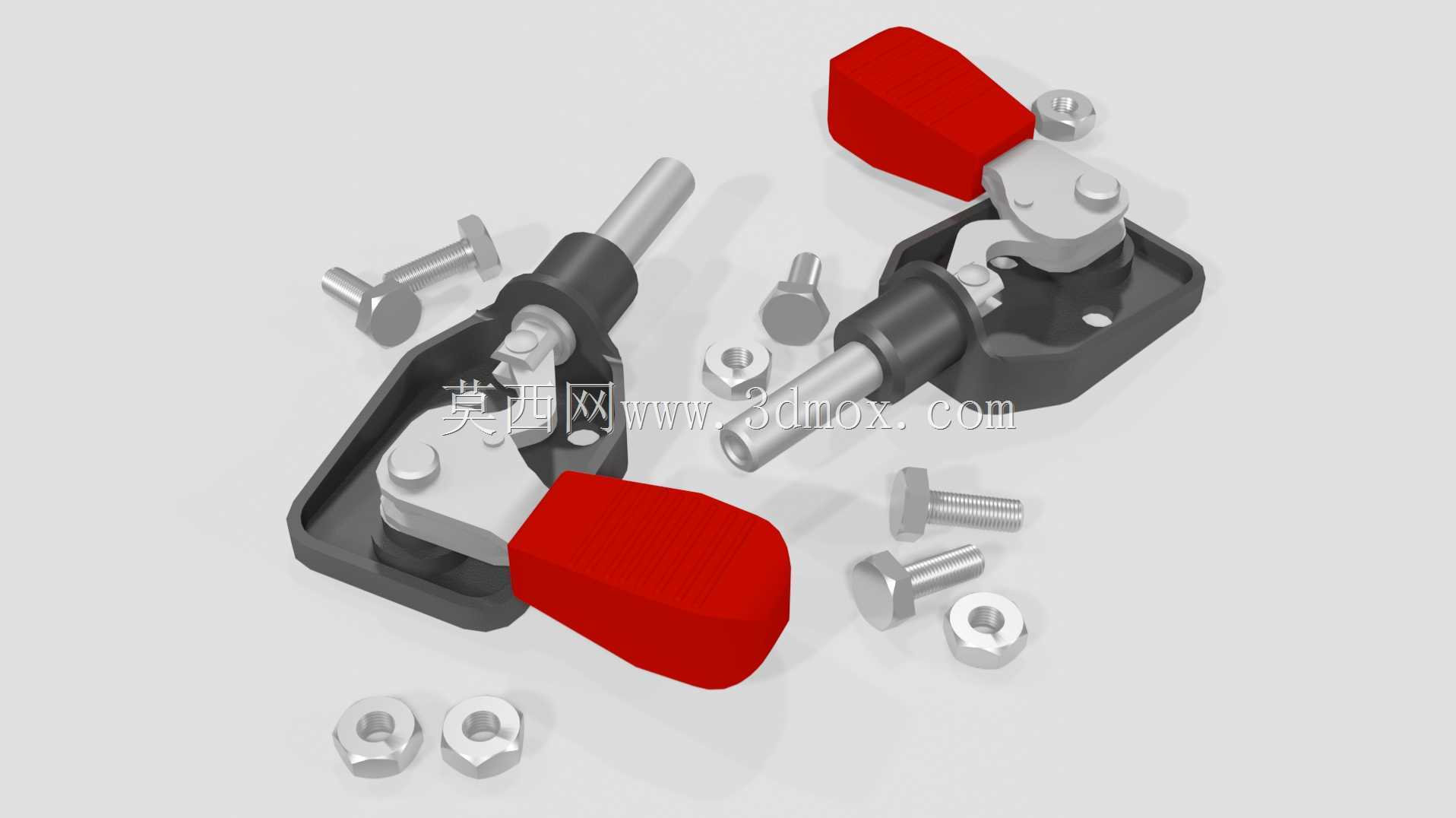

这类推拉式柱塞卡箍属于快速锁紧类工装配件，在通信设备装夹、小型零部件检具定位、工装治具快换场景中应用十分广泛，日常产线工位上做工件侧向压紧、定位销插拔锁紧时，相比传统螺纹锁紧结构能节省70%以上的操作时间，工人单手即可完成锁紧与释放动作，适配高频次重复装夹的工位需求。从结构设计来看，这款卡箍采用推拉式柱塞作为核心执行件，柱塞杆做了镀硬铬处理，表面粗糙度控制在Ra0.8以内，长期往复推拉不会出现卡滞、锈蚀问题，手柄部分包覆红色防滑绝缘胶套，握持时贴合手掌弧度，按压施力时不会打滑，即便手上沾有少量切削液或油污也能稳定操作。底座采用冲压钢板一体成型，安装面平整度控制在0.1mm以内，底座上预留的两个安装孔位可直接通过内六角螺丝固定在工装基板上，安装孔距适配主流的治具铝型材安装间距，不需要额外做转接板就能完成装配。设计时特意将锁紧机构的转轴做了渗碳淬火处理，硬度达到HRC55-60，反复开合数万次也不会出现转轴磨损松旷的问题，锁紧状态下柱塞的伸出保持力能达到800N以上，足以应对常规小型工件的定位压紧需求，不会因为加工过程中的振动出现松脱移位。实际选型时需要注意，这款卡箍的柱塞行程为20mm，安装时要预留出柱塞完全缩回时的后方空间，避免柱塞尾部和工装其他部件发生干涉，手柄下压到锁紧位时的旋转角度为90度，操作侧需要预留至少40mm的手部操作空间，防止工人操作时被周边结构磕碰。这类卡箍常被用在通信模块组装治具、小型五金件焊接工装、电子产品外壳定位夹具上，做侧向的推拉定位或者辅助压紧，相比旋转式的快速夹钳，它的施力方向和柱塞运动方向同轴，不会产生侧向分力，定位精度能控制在0.05mm以内，适合对定位重复精度有一定要求的工位。结构上没有多余的复杂零件，日常维护只需要定期在柱塞和转轴位置涂抹少量润滑脂即可，不需要频繁拆解更换易损件，在连续运转的产线上能长期保持稳定的锁紧性能，不会因为频繁操作出现锁紧力衰减的问题。
