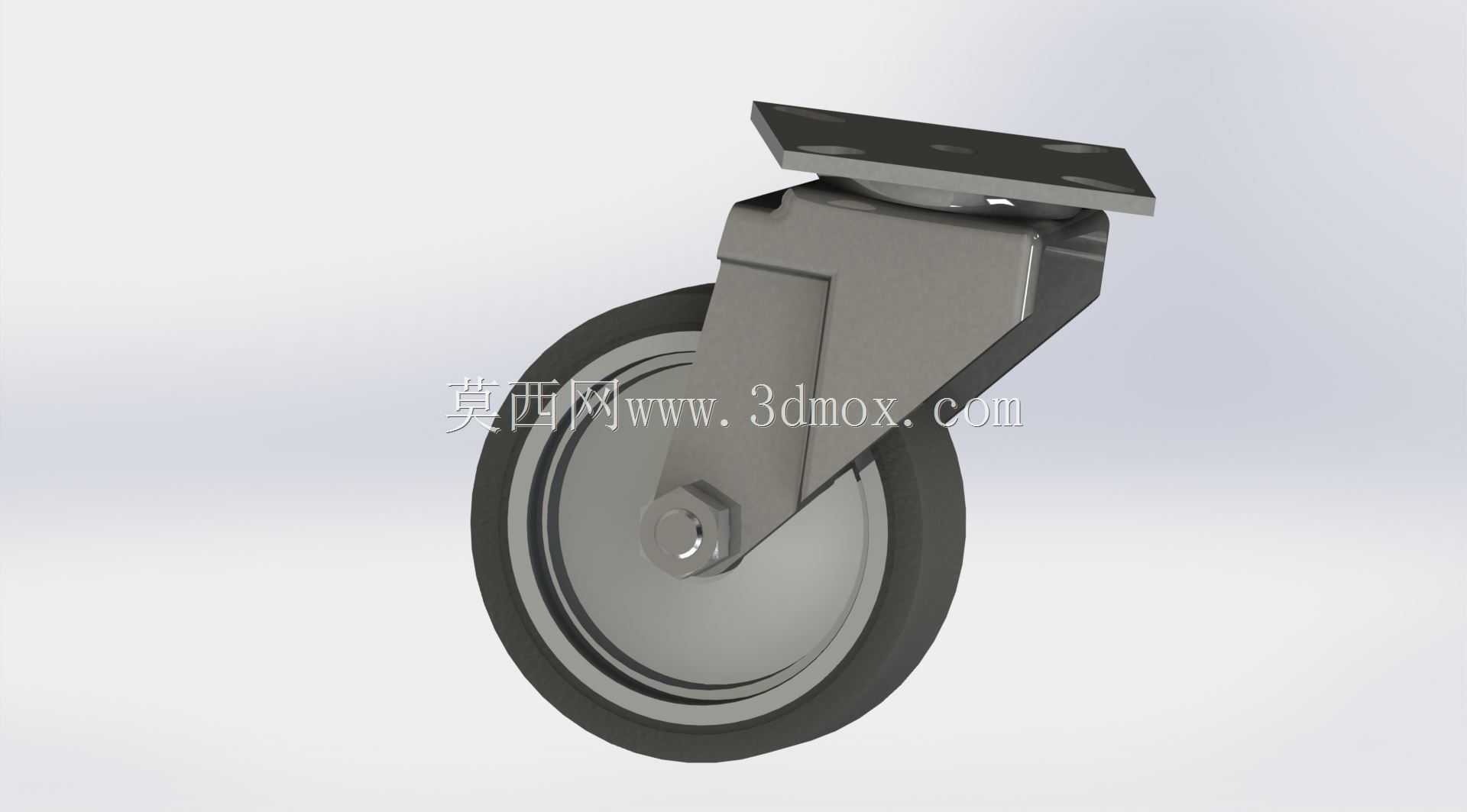

重载型平板安装万向旋转脚轮结构

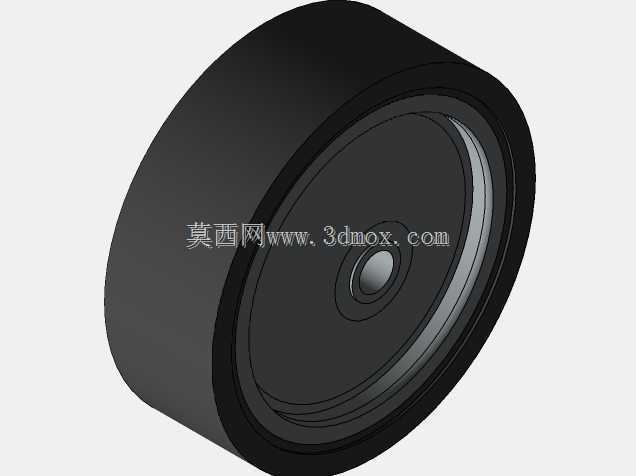

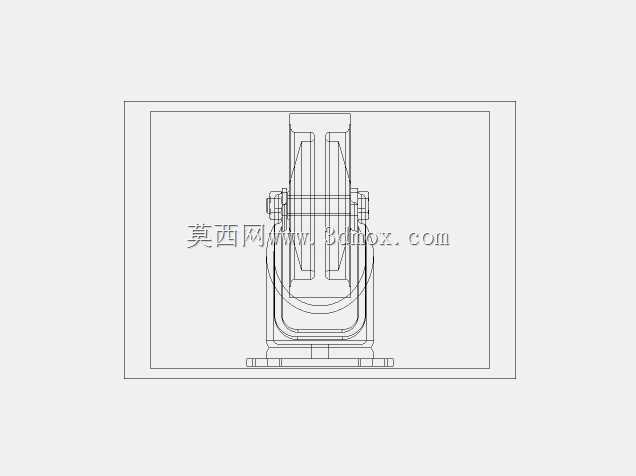

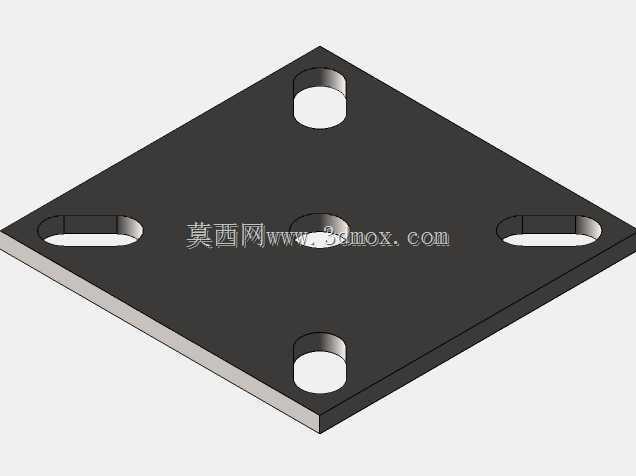

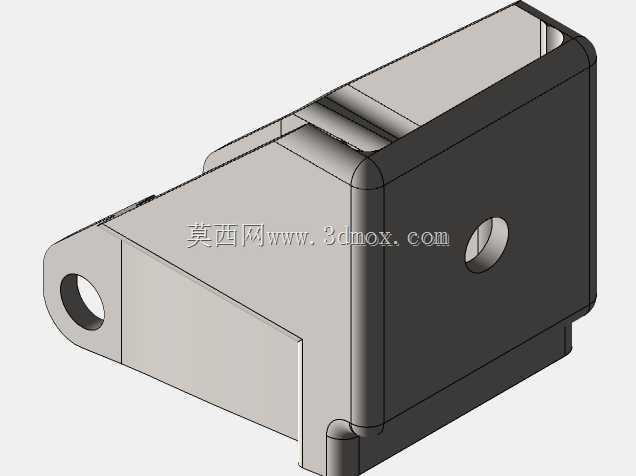

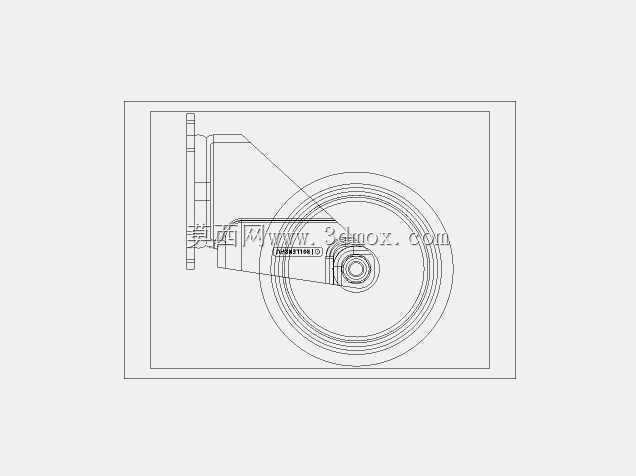

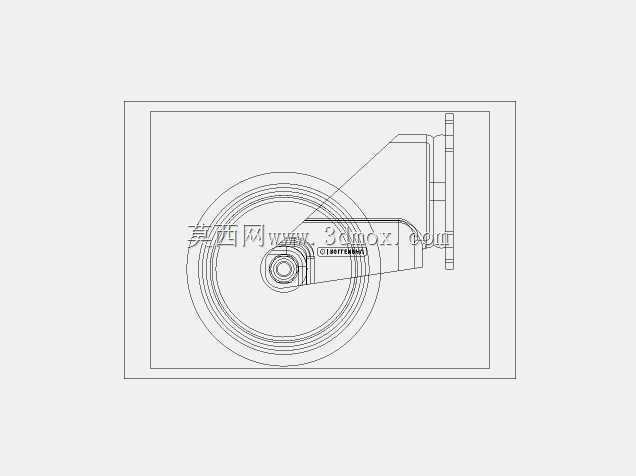

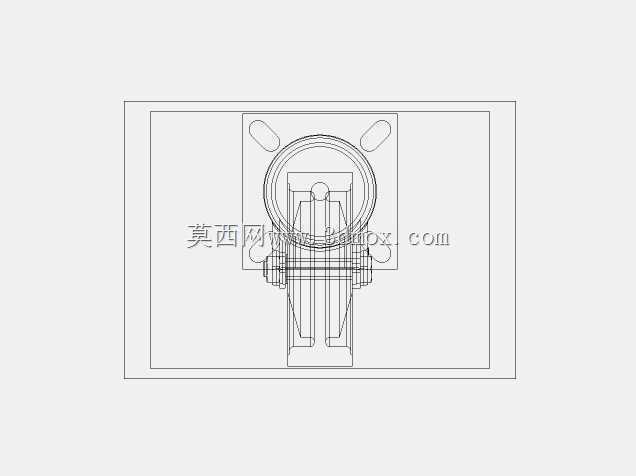

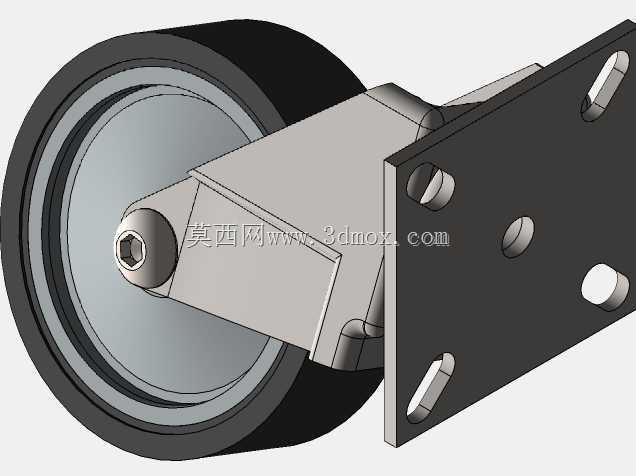

这类带顶部平板安装座的旋转脚轮，常被用在需要频繁移位的重型工业设备底部，比如车间内的发动机预装支架、移动式工装台、重型物料周转架，能让整台设备在平整的环氧地坪或者硬化水泥地面上灵活转向，不需要额外铺设轨道就能完成工位间的短距离转运，相比固定式脚轮，它的旋转支架能360度水平回转，推行时不需要提前对准方向，遇到通道转角或者狭窄工位时调整方向更顺手，能减少设备移位时的人力消耗。从结构设计来看，顶部的安装平板开有四个对称的安装孔，安装时可以直接通过螺栓固定在设备底部的安装梁上，平板和旋转支架之间内置了回转支撑结构，承受竖向载荷的同时能保证回转动作顺畅，不会因为设备重压出现卡滞；支架部分采用加厚的钢板折弯焊接成型，轮架侧面带有加强筋结构，能抵消设备推行时产生的侧向冲击力，避免轮架因为长期受侧载出现变形开裂。轮子部分采用硬橡胶外层搭配金属轮毂的结构，橡胶层厚度足够，既能在地面不平时起到一定的缓冲作用，减少设备震动对上面搭载的精密部件的影响，也能避免金属轮直接碾压地面造成地坪损伤，轮毂中心通过带防松结构的螺栓和轮架连接，轮子转动的间隙经过合理设定，既不会因为间隙过大出现轮子晃动，也不会因为间隙过小导致转动阻力变大。做结构选型的时候要注意，这类脚轮的安装平板尺寸、安装孔孔距要和设备底部的安装位匹配，安装面要保证平整，避免螺栓锁紧后脚轮支架出现偏斜，影响回转灵活性；轮体的直径决定了越障能力，直径越大的轮子越容易越过地面的小缝隙、小凸起，同时单轮的额定载荷要结合整台设备的总重量，按照四个脚轮均匀承载、预留1.5倍安全系数的标准来核算，避免长期过载使用导致轮架变形或者轮子损坏。另外在设计配套的设备安装结构时，要给脚轮的回转留出足够的空间，避免设备底部的突出部件和旋转的轮架发生干涉，保证脚轮转到任意角度都能顺畅动作，不会出现卡停的情况。
