工业级金属卡口RJ45以太网连接器三维设计

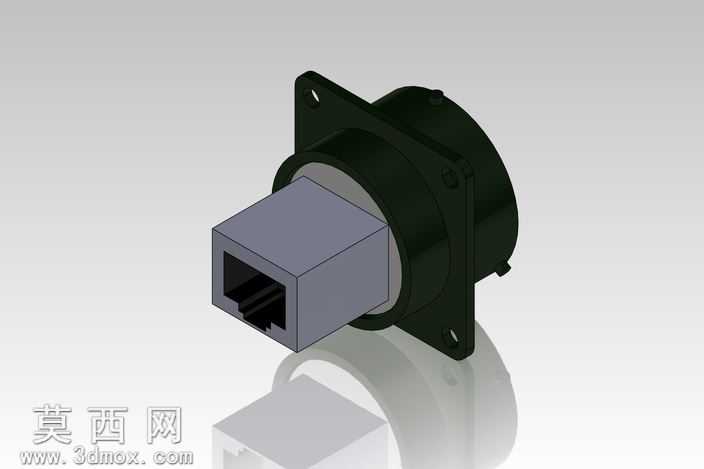

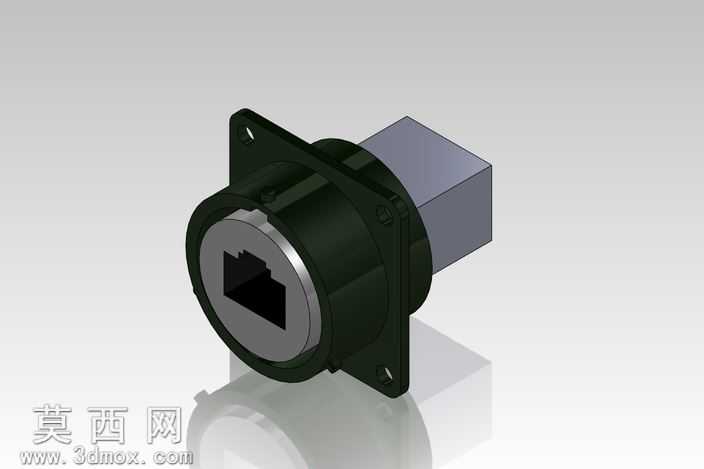

本作品为适配恶劣工业环境使用的RJ45以太网连接器三维模型，整体建模过程严格遵循工业接插件的实际生产尺寸规范，在三维建模软件中首先完成核心接口腔体的基准绘制，精准还原标准RJ45水晶头适配的卡槽结构，确保内部弹片避让空间、引脚排布区域的尺寸公差控制在工业接插件的通用精度范围内。模型的法兰安装面板部分采用带安装孔的方形结构设计，四个固定孔位做了沉台倒角处理，还原实际产品安装时螺丝埋入的结构细节，面板与主体衔接处做了阶梯式限位结构，模拟真实产品装配时的定位卡扣逻辑。主体外壳部分建模时区分了金属卡口环与工程塑料主体的结构边界，前端金属防护圈做了滚花边缘的细节刻画，还原实际产品插拔时的防滑触感结构，外壳表面的加强筋、固定卡扣点位都逐一做了实体建模，没有采用贴图替代结构细节。后端线缆接入的方形腔体部分，做了内部密封槽的结构设计，还原工业级连接器防水防尘的内部结构特征，建模过程中对所有棱角做了符合注塑件、金属机加工件的圆角处理，避免出现不符合生产工艺的尖锐直角。材质渲染阶段，主体工程塑料部分采用哑光黑色硬质工程塑料材质，调整了表面粗糙度参数模拟工业塑胶件的细微磨砂质感，前端金属卡口环采用镀镍金属材质，添加了细微的金属拉丝纹理与环境反射效果，安装法兰的金属固定点位做了同材质的金属质感区分，接口内部的塑胶卡槽采用深灰色哑光材质，金属屏蔽层部分做了亮面金属的质感调整。整体装配结构按照真实产品的组装逻辑做了分层建模，各部件可拆分展示内部的腔体走线空间、密封结构、卡扣固定结构，设计思路围绕工业以太网连接的高可靠性需求，还原金属卡口版本相比普通塑料接口的抗震动、防脱落、抗电磁干扰的结构优势，框中装入的结构形式适配面板嵌入式安装场景，模型整体结构完整，细节还原度高，可用于工业通讯设备的装配演示、结构选型参考以及相关场景的渲染展示使用。
