康耐视工业摄像设备三维结构建模

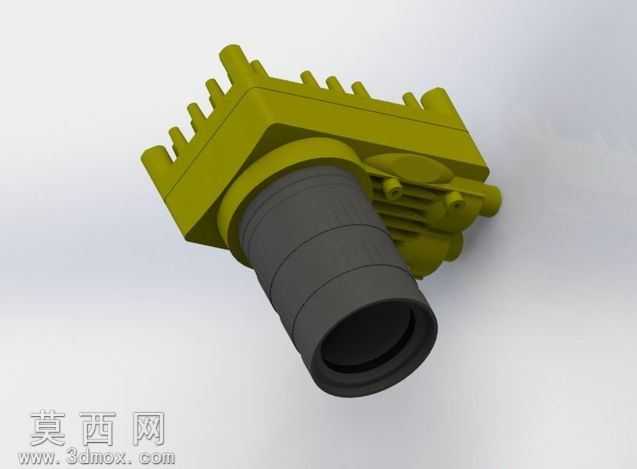

本三维模型围绕康耐视5米规格工业摄像设备展开全参数化建模，建模过程以真实工业摄像设备的实物比例为基准，在三维软件中先完成主体结构的草绘定位，通过拉伸、切除、扫描等基础特征命令搭建整体框架，再逐步细化各功能模块的细节结构。模型主体分为镜头模组与机身壳体两大核心部分，镜头部分采用多层同轴圆柱结构建模，还原了工业镜头的阶梯式镜筒设计，每一层镜筒的衔接处做了细微的倒角处理，模拟真实镜头的装配公差与边缘过渡效果，镜头前端的镜片区域单独做了曲面特征，为后续渲染预留材质附着面。机身壳体部分还原了设备顶部的多组凸起散热鳍片结构，每一片鳍片的厚度、间距都参照实物参数设置，鳍片边缘做了微小的圆角处理，避免建模特征出现尖锐棱角不符合实际开模要求，机身侧面的接口凸起、装配卡扣等细节也逐一还原，保证结构的完整性。材质设置阶段，镜筒部分采用哑光深灰工程塑料材质，调整材质的粗糙度参数模拟工业镜头外壳的磨砂质感，机身壳体采用橄榄绿工业硬质塑料材质，适当添加细微的颗粒纹理还原真实设备外壳的注塑质感，镜头镜片部分采用高透光玻璃材质，设置合适的反射与折射参数，模拟光学镜片的通透效果与环境反光特性。渲染阶段采用柔和的工作室布光方案，主光源从侧上方打亮设备主体，辅助光源补全暗部细节，避免散热鳍片缝隙处出现死黑区域，同时添加微弱的环境光遮蔽效果，增强各结构衔接处的层次感，让整体渲染效果更贴近实物的视觉表现。设计思路上优先保证结构的可装配性，所有特征的尺寸都符合工业摄像设备的常规设计规范，既还原了设备的外观辨识度，也保留了内部结构的可拓展空间，可用于工业设备展示、产线仿真场景搭建、视觉检测方案演示等场景，模型的特征树逻辑清晰，各部分特征分组明确，方便后续根据需求调整尺寸参数或者拆解拆分各部件。
