创意线框造型LED氛围装饰灯结构设计

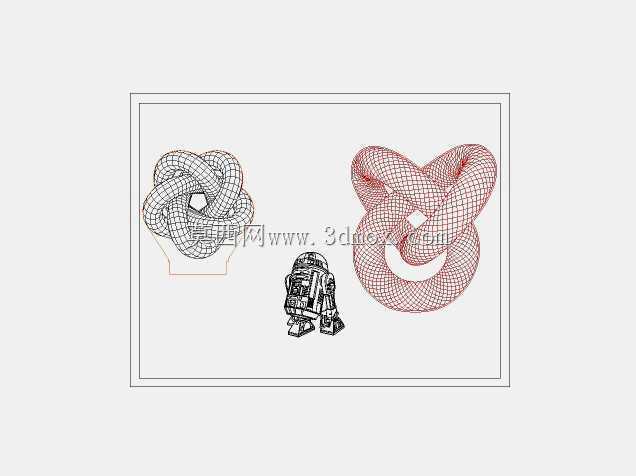

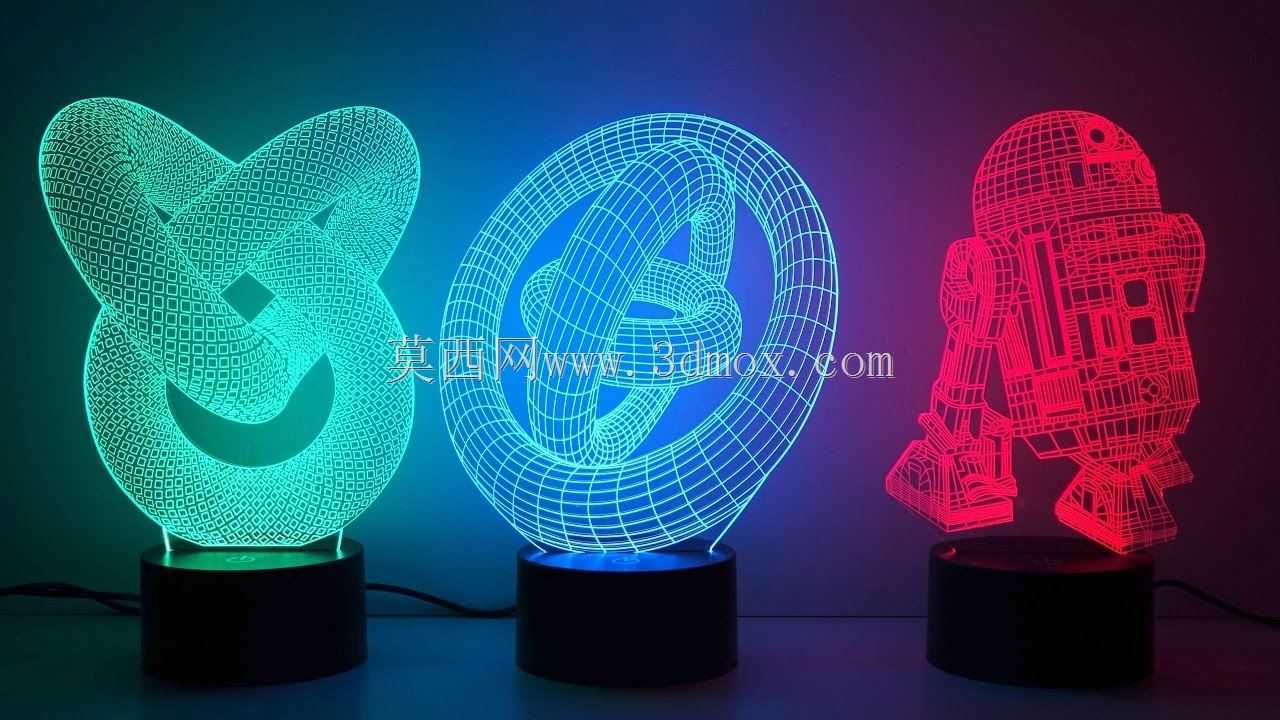

这类线框造型的LED氛围灯，目前在文创消费、商业空间陈设领域应用占比逐年提升，常见于潮玩店展陈、家居桌面装饰、主题活动氛围布置场景，核心是通过亚克力导光板的激光蚀刻线框纹理，配合底座内置的RGB灯珠实现均匀发光，替代传统实体造型灯具的厚重感，视觉上呈现出科技感十足的镂空线框效果。从结构设计角度看，这类灯具的核心分为两个独立模块，分别是上部的导光造型片与下部的供电底座，设计时首先要确定导光片的安装边界，常规桌面款的导光片厚度统一采用3mm透明亚克力材质，高度控制在180-220mm区间，宽度根据造型轮廓调整，最大宽度不超过160mm，避免导光距离过长导致边缘亮度衰减；底座部分采用直径80-100mm的圆柱结构，高度控制在40mm以内，内部预留灯珠安装槽、PCB板位与USB供电接口位，导光片与底座采用插槽式配合，插槽宽度预留3.2mm的装配公差，插入深度控制在15mm，既保证安装稳定性，又不会遮挡导光片下部的发光纹理。设计线框造型时，需要提前考虑亚克力板材的激光蚀刻工艺特性，所有线框纹理采用连续等宽线条，线宽统一设置为0.3mm，线条间距不小于1mm，避免蚀刻时出现纹理粘连导致发光不均；不同造型的轮廓边缘需要做R2mm的圆角处理，既避免亚克力锐边划伤使用者，也能减少激光切割时的边缘崩边问题。从功能实现层面，底座内置的灯珠采用侧发光排布，正对导光片的插入端面，光线进入亚克力板材后通过蚀刻的线框纹理形成漫反射，呈现出完整的线框发光效果，电路部分预留常规的RGB调光模块位，可支持单色常亮、渐变、跳变多种发光模式，供电采用通用USB 5V输入，适配常规充电宝、电脑USB口、手机充电头等供电场景，无需专用电源适配器。安装层面这类灯具无额外复杂装配步骤，用户仅需将导光片插入底座插槽，接通USB电源即可使用，底座底部预留3mm厚的防滑硅胶垫安装位，放置在光滑桌面时不会出现滑移，整体结构无易损活动部件，可靠性远高于传统带转动结构的装饰灯具。在做不同主题造型的衍生设计时，仅需要更换上部的导光片造型，底座部分可实现完全通用化，大幅降低开模与生产成本，适配不同IP主题、定制化图案的快速迭代需求，导光片的线框纹理密度需要根据造型复杂度调整，复杂卡通类造型的线框密度可适当提升，抽象几何类造型可适当降低线框密度，保证不同造型下的发光均匀度一致，避免局部过亮或暗区问题。
