Arduino-芯片套件外壳，花式

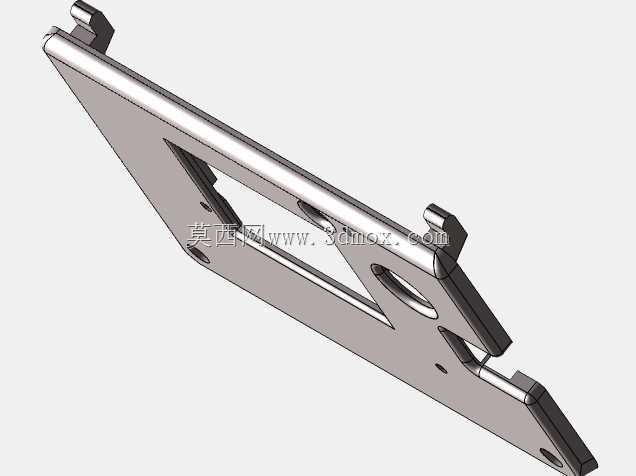

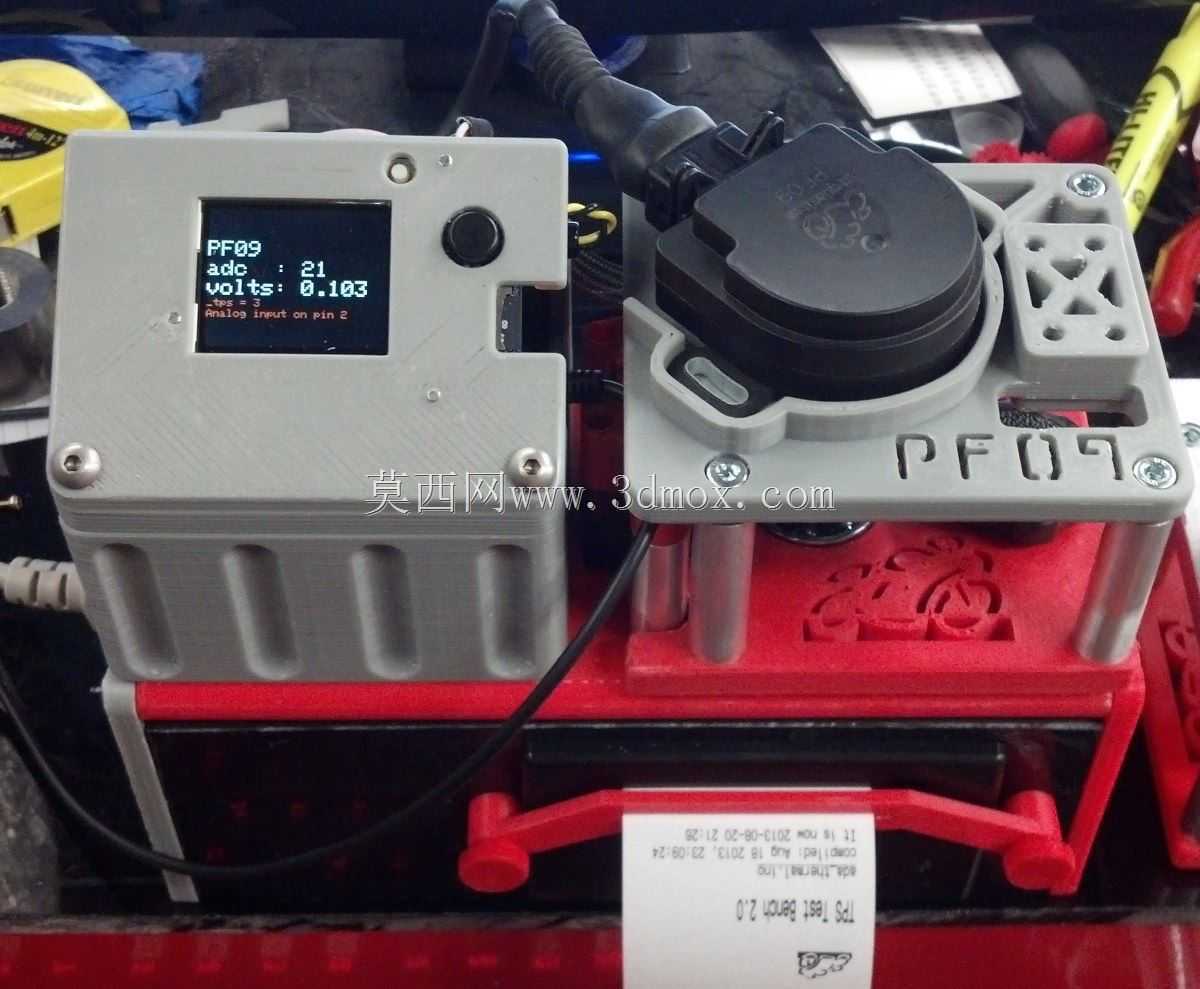

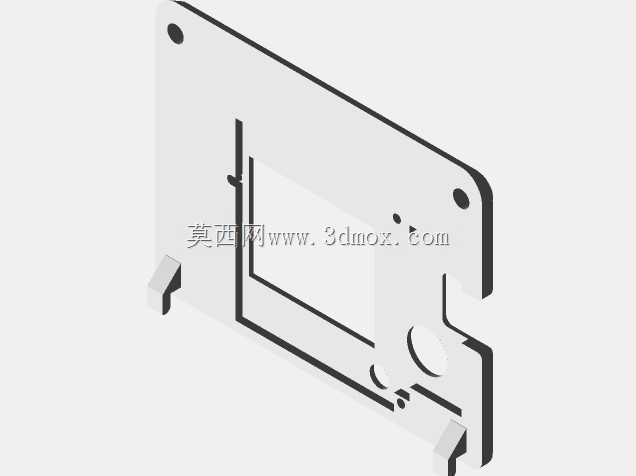

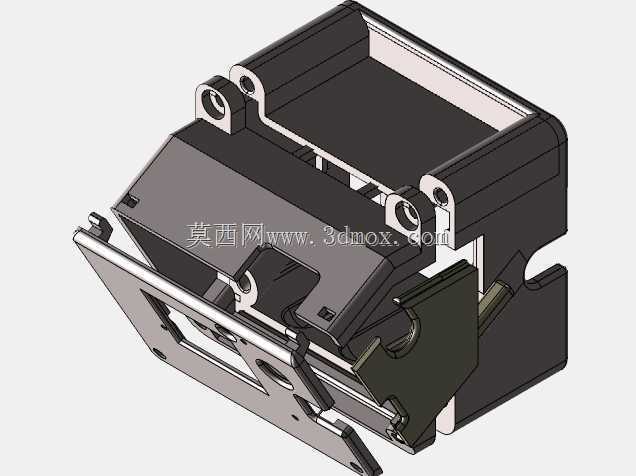

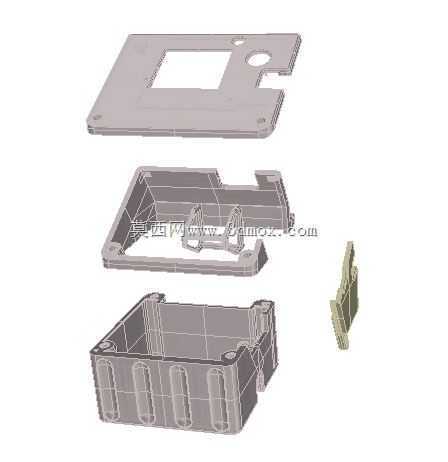

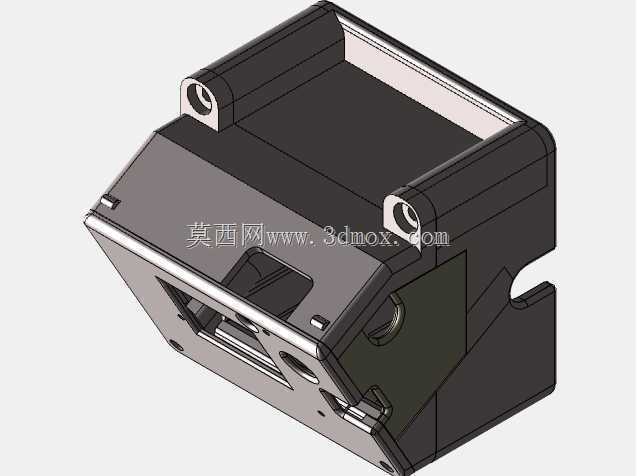

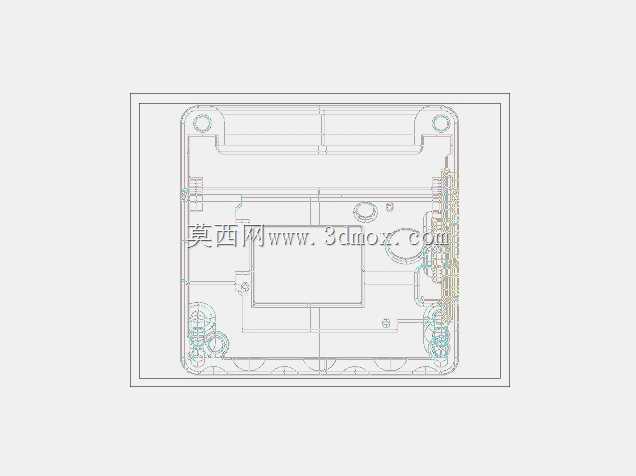

注：默认“渲染”是生产中3D打印零件的实际图片。这是我设计的第四个Arduino外壳。顶部防护罩是我在库中的Adafruit 1.8“TFT。下面是Adafruit原型盾和Seeedstudio Mega。注意在中间层的支撑笼，它是将ARDUINO的底部保持在适当的位置。如果没有它，电源连接器、USB连接器或其他屏蔽的其他连接器的任何输入都可能将它们向下拉离顶部屏蔽。底层的切口将为3D打印模型增加刚性。如果没有哥特式外观的立柱缩进，0.125英寸的前墙非常灵活，在ABS 3D打印过程中会导致层粘连问题。这个版本非常坚硬，在印刷过程中没有“裂开”。顶部的护罩，Adafruit 1.8英寸TFT，带有操纵杆和SD卡，用M3螺钉固定在盖子上。孔的大小可在3D打印后接受抽头。SD卡有切口，可在生产时根据需要移除和更新。顶盖确实用螺栓固定到位，但在中间层用2个销铰接。这种设计在3D打印ABS的实际使用中效果很好。注：最顶部的“盖子”已经更新，以便在拧紧螺钉时为PCB增加更多支撑。初始版本允许PCB弯曲，我发现这是TFT不能正常工作的原因。更新是它自己的一个lid_v2.stl文件。如果您需要不同的版本（STEP、dwg、dxf等），请发表意见，我将相应地导出。STL加载，因为我3D打印并测试了它。除了顶部3个M3螺钉外，所有螺栓都是M5，ABS中3D打印的螺栓在打印后都可以攻丝。我的3D打印机会稍微缩小孔，因此在图形中大小为0.190英寸。您可能需要根据您的应用程序进行调整。注意：我发现这个孔的大小可以让M5螺钉旋入未加工的塑料中，然而，我测试并发现它们的强度和“咬合”更牢固，如果先攻丝孔的话！有一个可移动的“门”在中间层滑动，这是由盖子捕获的。这扇门使用起来很笨拙，但一旦测试台不再需要通过USB接口进行更新，它将成为一个更永久的固定装置。注意门和中间层：Seeedstudio Mega的电源接口从外壳中伸出。这是我对空间限制的设计让步。这个连接器不容易隐藏！还请注意，Seeed Mega的布局不同寻常。可在此处查看和购买：http://www.seeedstudio.com/depot/seeeduino-mega-p-717.html 我比较喜欢这个产品，因为它在一个较小的“Uno-like”足迹中提供了巨大的性能(注：这款“金凤花”Uno可能会更好！http://www.freetronics.com/products/goldilocks-arduino-compatible-with-atmega1284p-mcu )关于该项目的评论如下：https://forum.sparkfun.com/viewtopic.php?f=14&t=36254更新：将MCU更改为chipKIT平台，将SRAM从8K增加到32K！详情如下：http://www.chipkit.org/forum/viewtopic.php?f=18&t=2530
