海上石油平台悬挂式集水坑槽滑轨装置

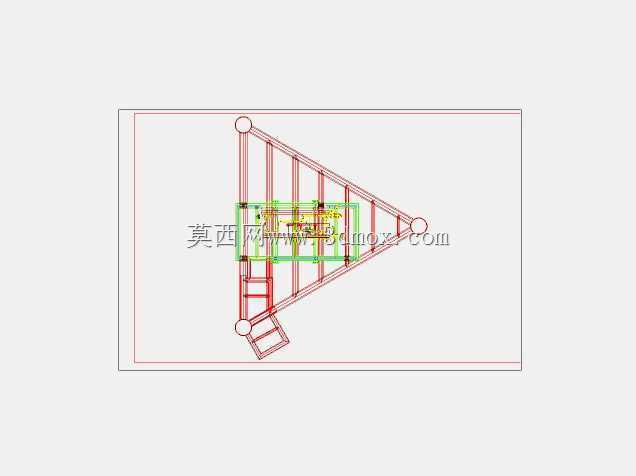

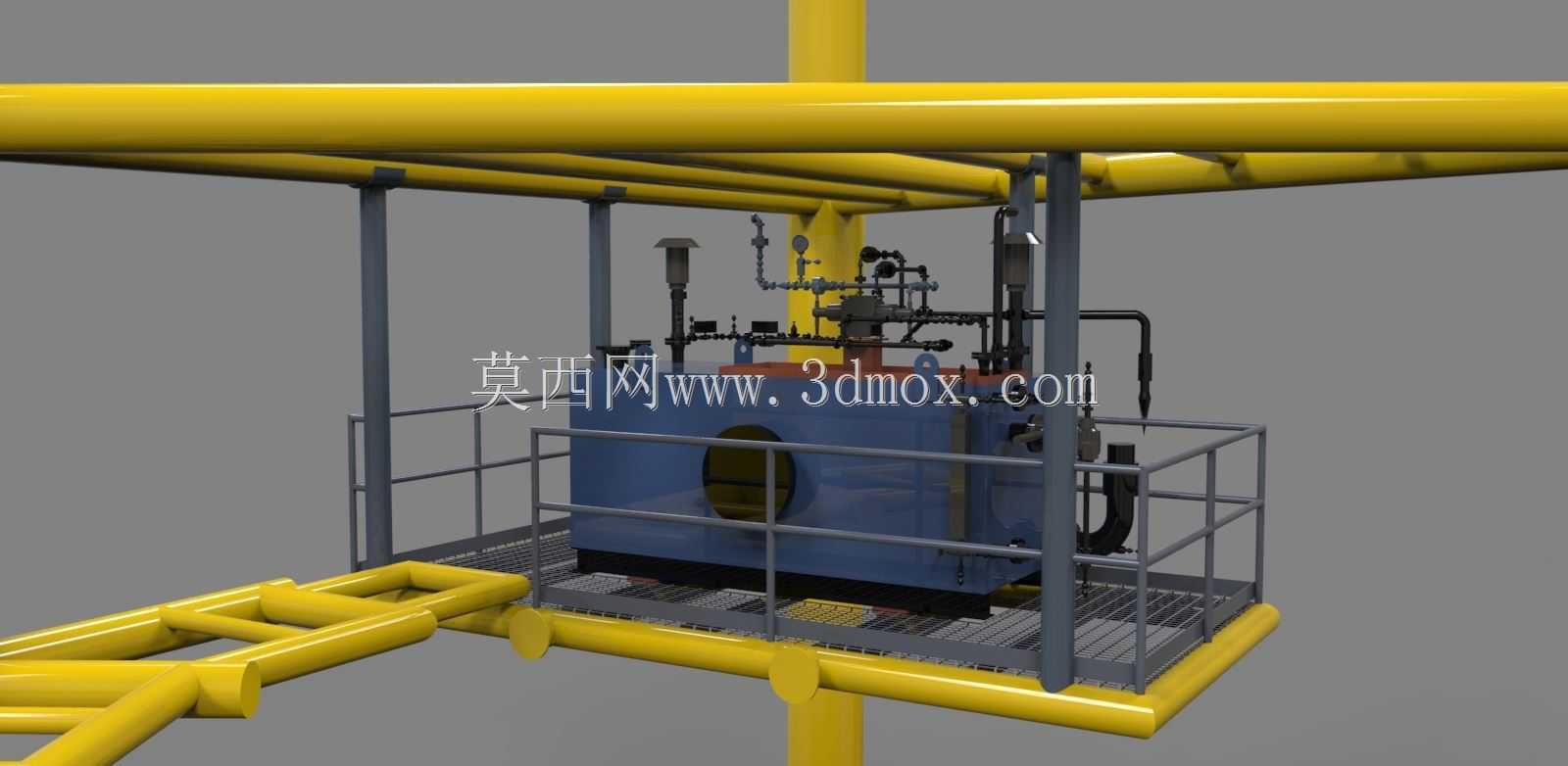

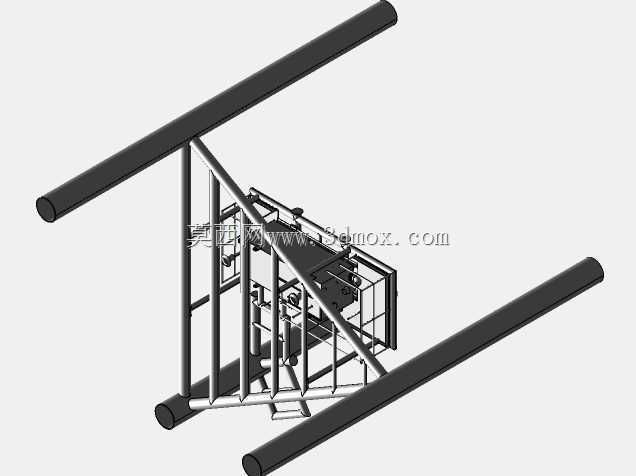

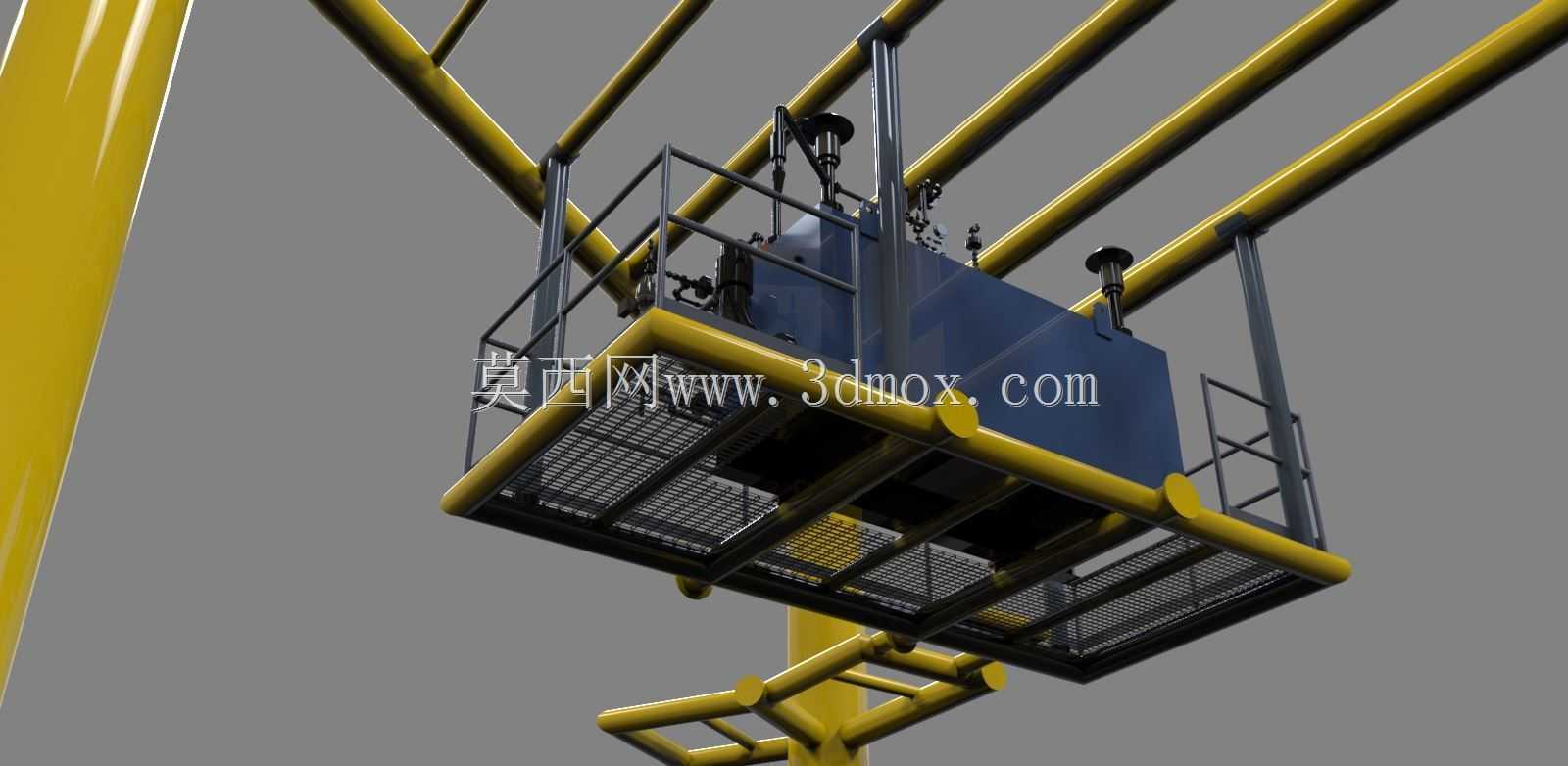

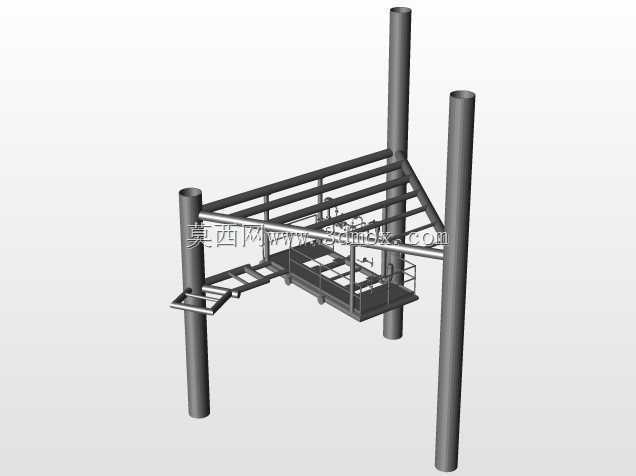

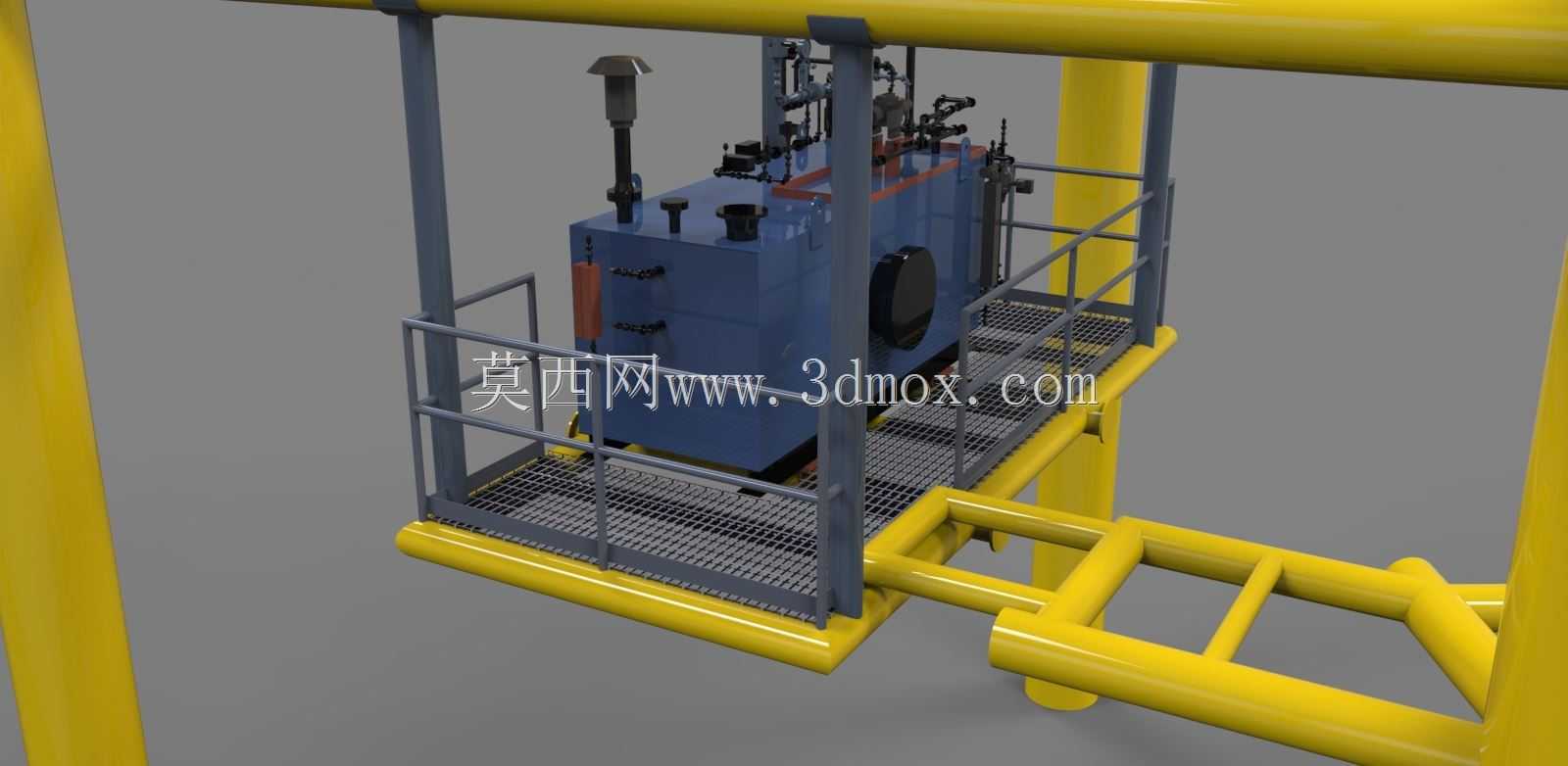

这套结构主要应用于海上油气开采平台的生产工艺层区域，用来解决平台甲板面集水、含油污水收集输送的配套安装需求。海上平台的甲板层常年处于高盐雾、高湿度的海洋大气环境，同时平台作业过程中会产生设备检修残液、甲板冲洗废水、少量工艺泄漏介质，这些液体如果随意流淌会腐蚀甲板结构、带来作业安全隐患，因此需要在平台结构节点处设置集水设施，将废液集中收集后输送到平台的污水处理单元。这套悬挂式集水坑结构依托平台的主工艺黄色管道桁架作为承载基础，不需要额外在甲板上开洞设置落地式基础，能够最大化利用平台桁架下方的闲置空间，避免占用甲板面的巡检与设备操作通道。结构主体的集水罐采用卧式布置，外部设置了全周的安全防护栏杆，操作面铺设钢格板作为巡检站立平台，方便运维人员定期检查罐体液位、清理罐内沉积的杂质。配套的滑轨结构沿着集水坑的安装走向布置，既可以作为集水坑罐体安装时的滑移导向构件，降低海上吊装作业的对位难度，也能在后期设备检修时，作为罐体移出作业位的导向支撑，减少高空作业的吊装风险。设计过程中首先匹配了平台主管道桁架的承载能力，所有连接节点都采用抱箍式结构与黄色主管道连接，避免在主管道上直接焊接损伤原有工艺管线的防腐层，竖向支撑立柱采用等边角钢组焊，间距控制在1.2米以内，保证钢格板平台的踩踏刚度，不会出现运维人员行走时的大幅形变。集水罐的进出口都预留了标准法兰接口，能够直接对接平台的污水收集支管与输送泵入口，罐体侧面设置了观察口与检修人孔，不需要完全拆解管线就能完成内部清淤作业。滑轨采用槽钢结构，轨面做了热浸锌防腐处理，匹配海上环境的防腐蚀要求，滑轨的安装水平度偏差控制在千分之二以内，保证罐体滑移过程中不会出现卡滞。整个结构的外轮廓边界充分考虑了平台的巡检安全距离，最外侧的防护栏杆距离周边工艺管线的净距保持在0.8米以上，满足平台安全巡检的通道要求，底部的集水罐最低点距离下方结构层的净距预留了0.3米的空间，方便后期做防腐补涂与管线连接作业。
