跳汰机射臂工件钻孔夹具结构设计

这套工装针对跳汰机射臂类异形零件的钻孔工序开发，核心解决异形悬臂件加工时定位基准难统一、装夹刚性不足的问题。在选矿设备的车间加工场景里，射臂属于动作执行类薄壁异形件，自身带有弯折的悬臂结构与铰接孔位，普通平口钳装夹时极易出现工件翘起、钻孔偏斜，批量加工时孔位同轴度与位置度很难稳定达标。

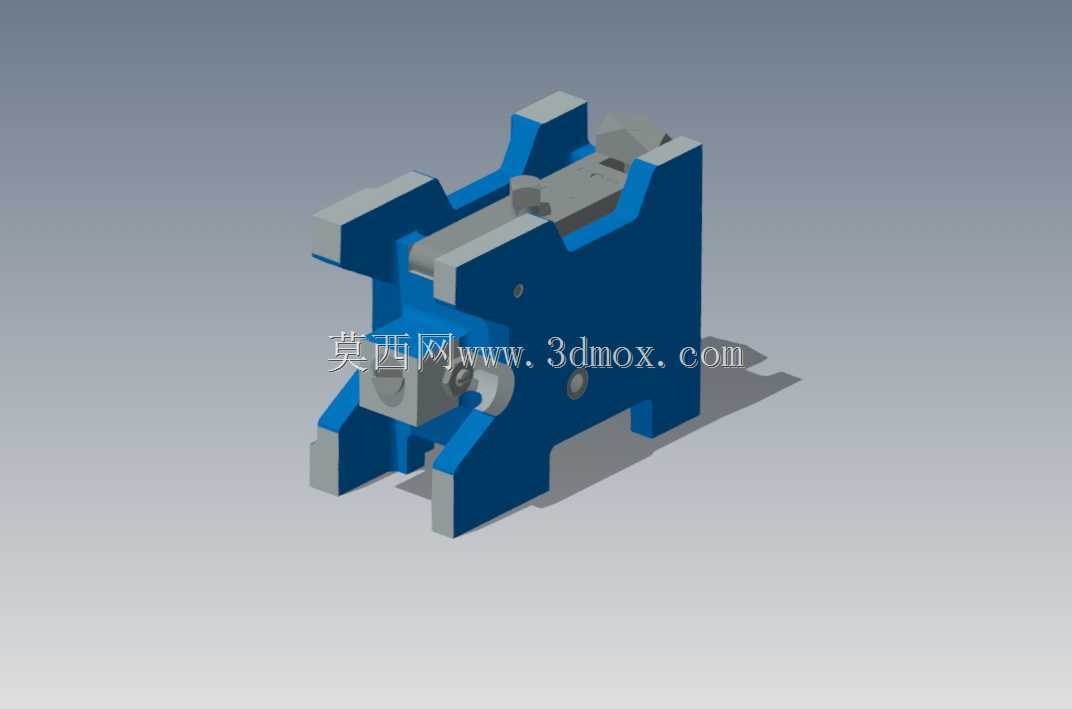

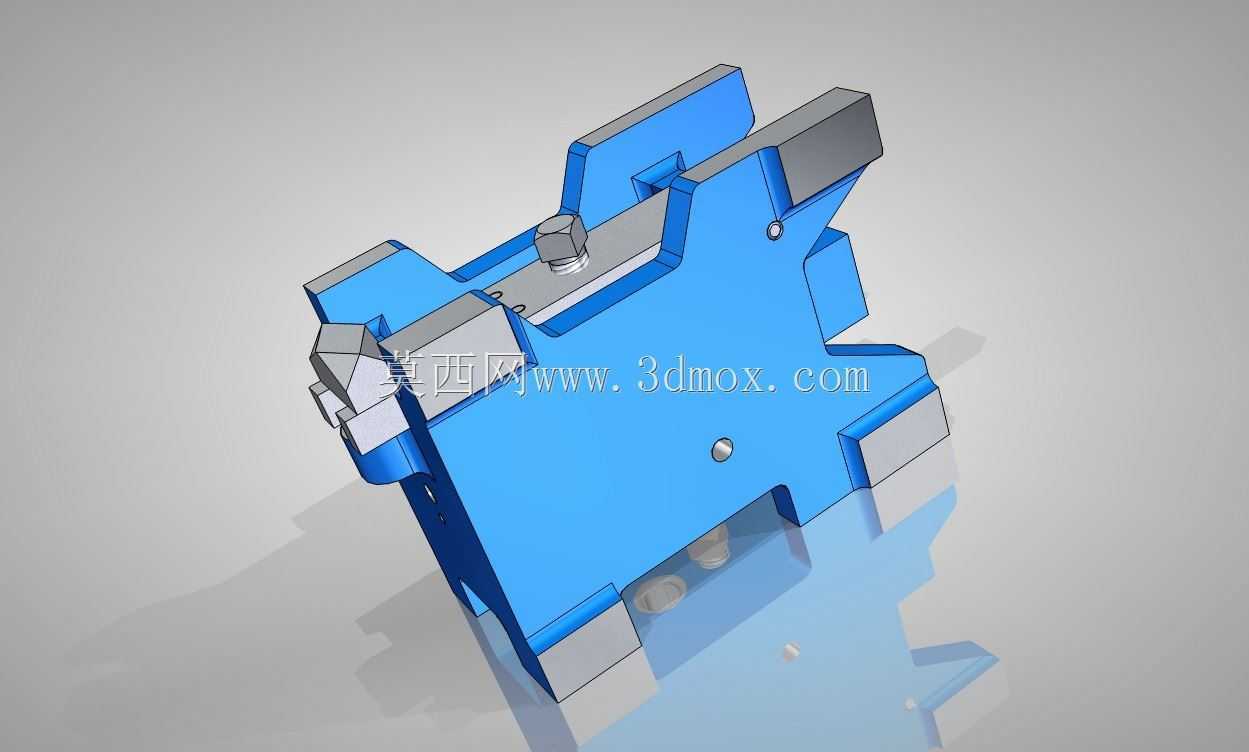

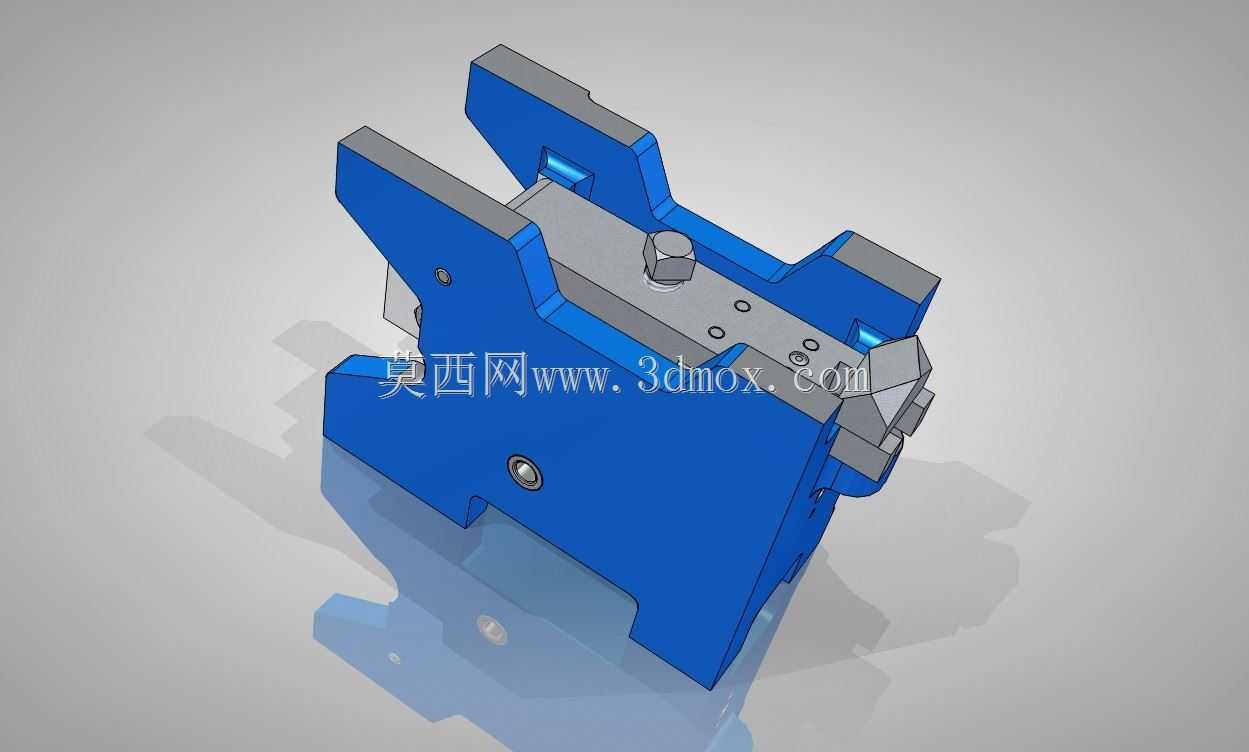

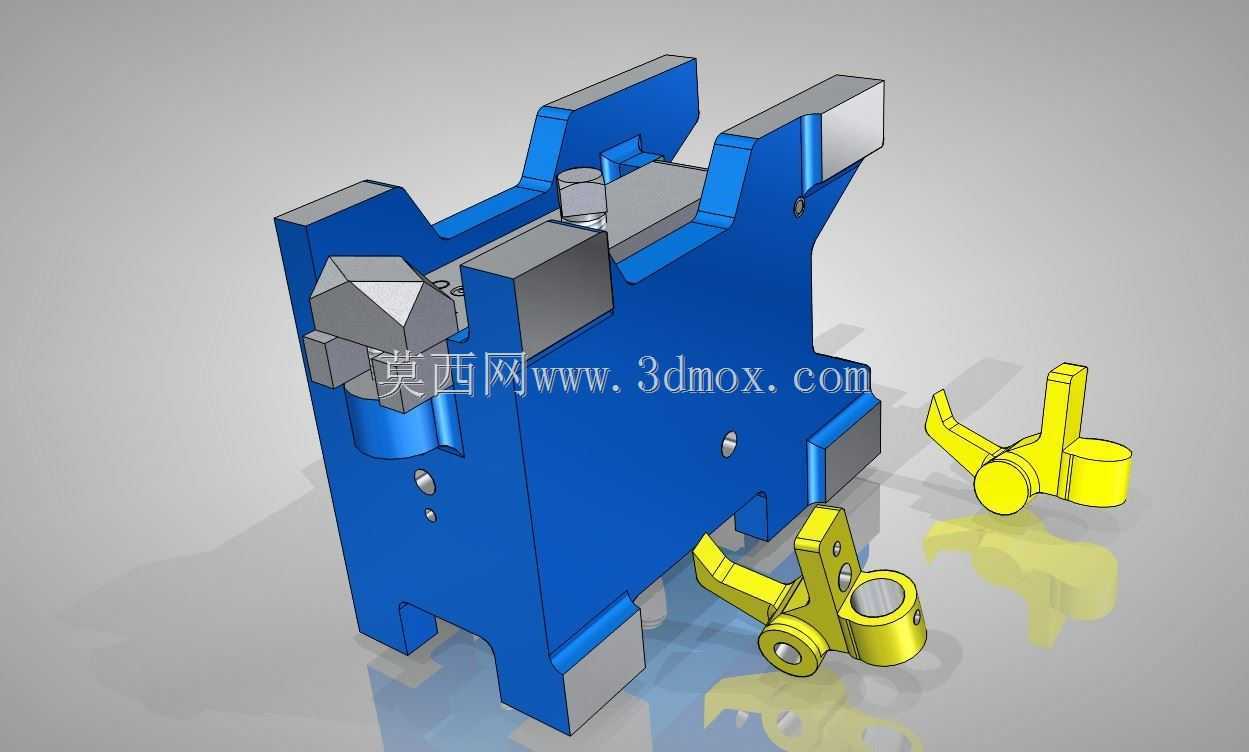

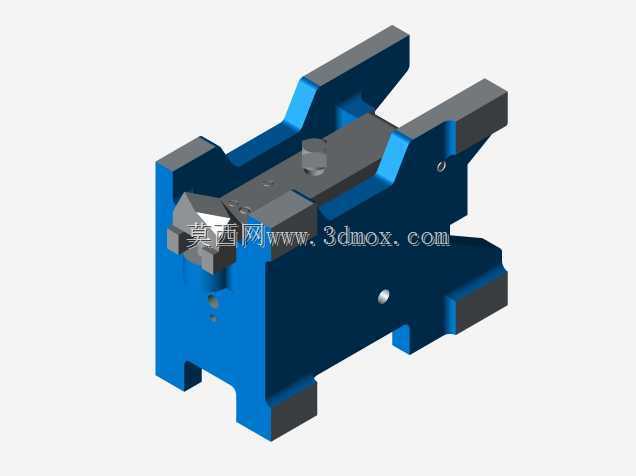

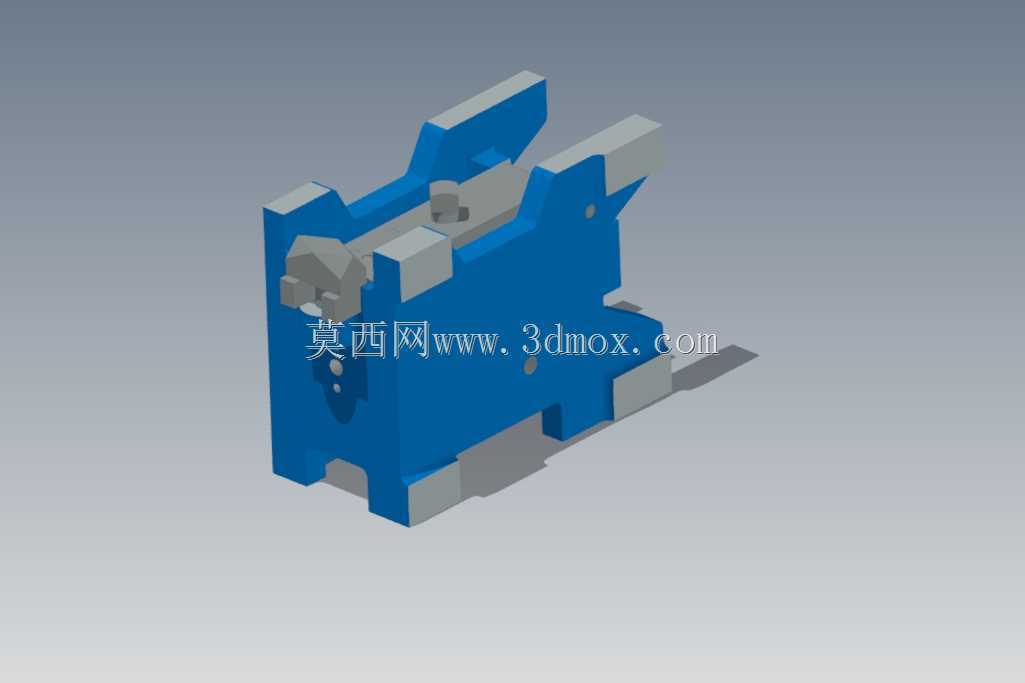

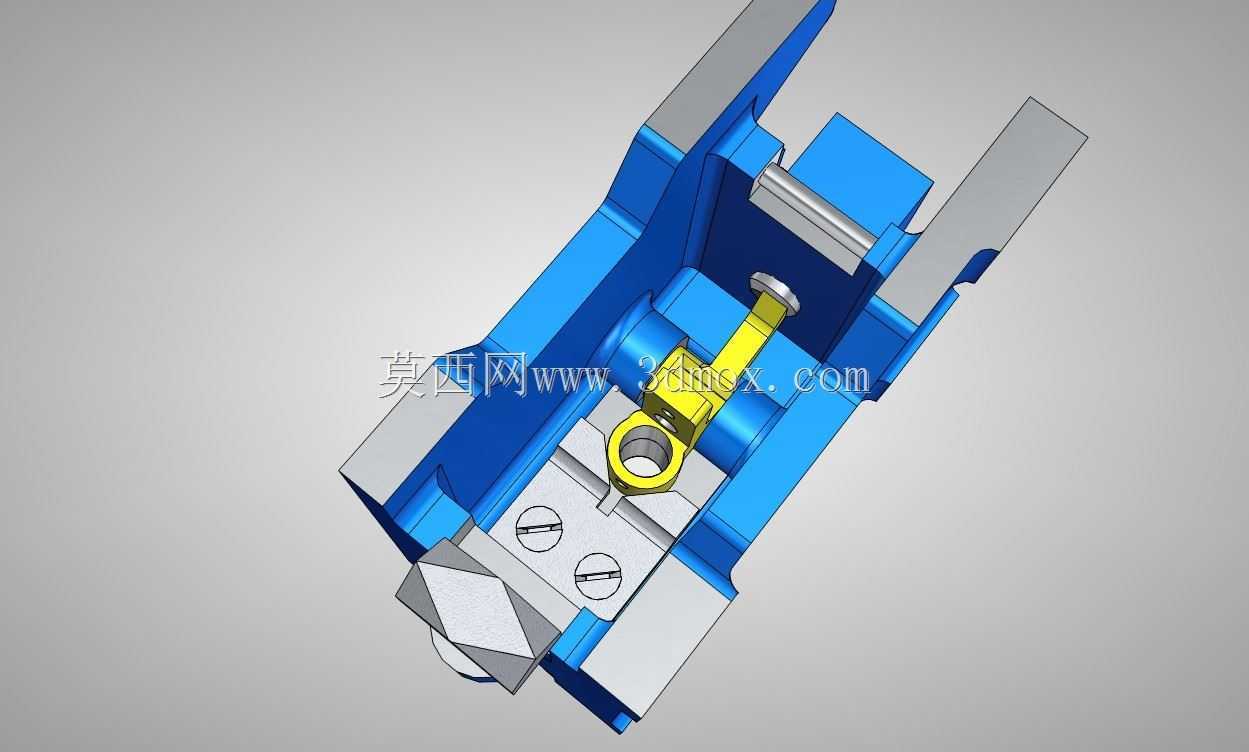

夹具主体采用立式基座结构，基座底部预留与机床工作台T型槽匹配的安装凸台，整体安装边界可适配中小型立式钻床的工作台行程，基座侧面设置的定位块直接贴合射臂毛坯的铸造基准面，限制工件三个方向的移动自由度，配合前端的快速压头完成工件的完全定位。配套的两个黄色夹紧压臂为偏心锁紧结构，压头接触位置对应射臂的刚性加强区域，避开薄壁悬空部位，装夹过程中不会造成工件变形，同时压臂的开合行程足够，工件上下料时无需完全拆除锁紧件，可有效缩短单件装夹的辅助时间。

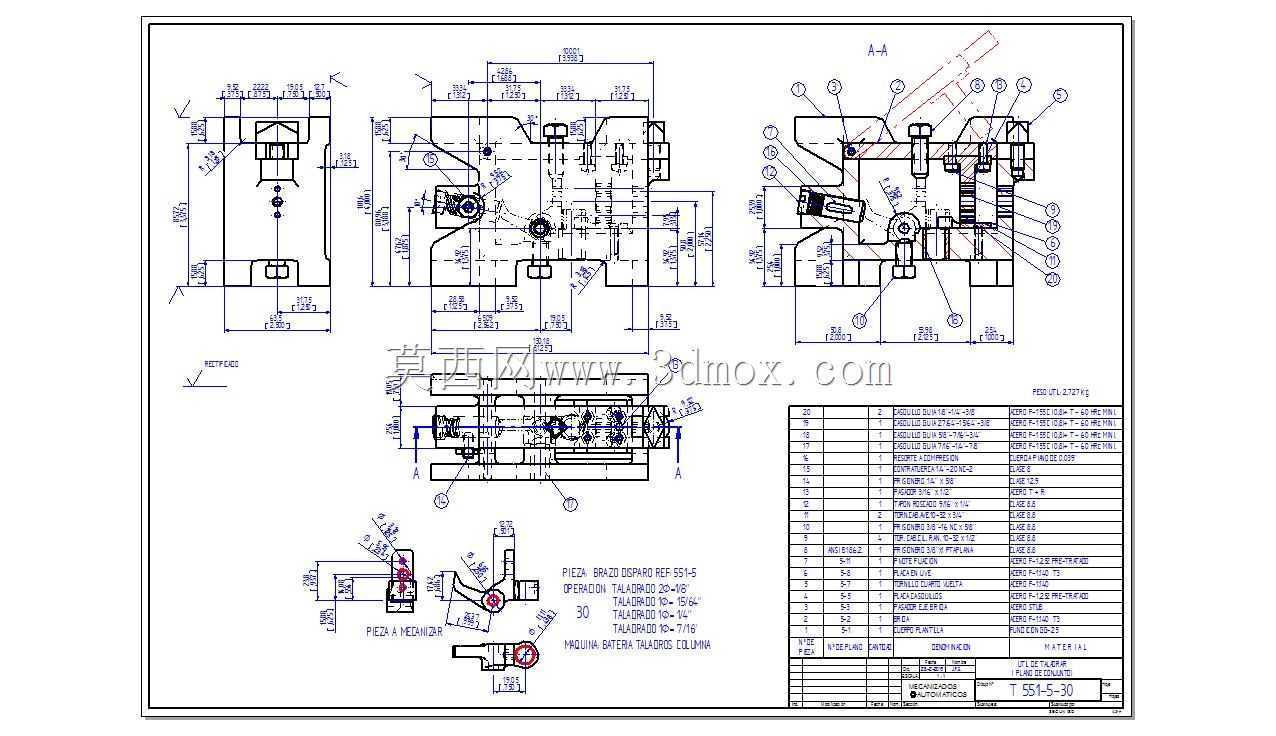

设计阶段优先遵循基准重合原则，直接选用射臂装配时的铰接孔端面作为主要定位基准，减少基准不重合带来的位置误差。基座上的钻套孔位置严格对应射臂的待加工孔位，钻套与基座采用过盈配合，可直接引导钻头进给，避免钻头入钻时打滑偏移，尤其适合斜面上的钻孔加工。基座本体的镂空结构在保证整体刚性的前提下减轻了夹具自重，侧壁的加强筋布局对应钻削力的传递方向，钻削过程中基座的振动量可控制在工艺允许范围内。

从实际使用角度看，这套夹具无需额外找正即可完成工件装夹，批量加工时孔位尺寸一致性好，可降低操作工的技能要求，同时夹具的易损件仅为钻套与压头，后期维护更换成本低，适配选矿设备厂中小批量射臂零件的钻削加工工序。
