威尔顿P1塑料气动隔膜泵结构设计

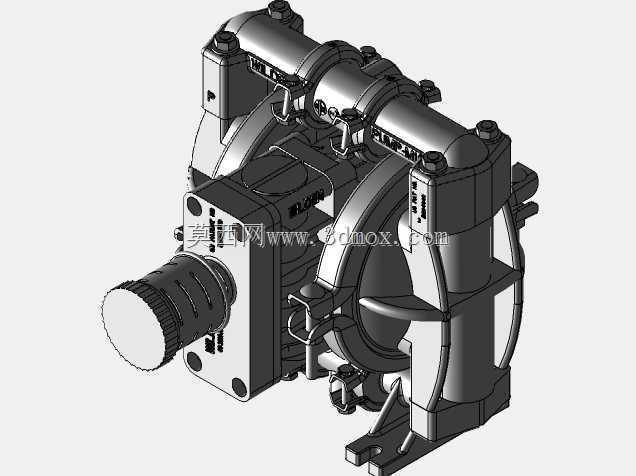

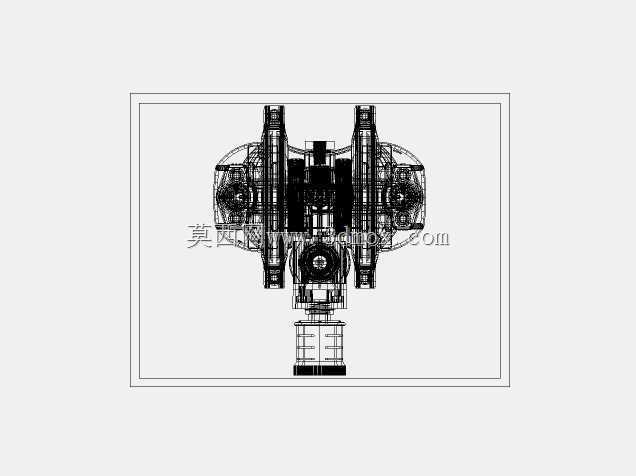

这款塑料气动隔膜泵的结构建模围绕腐蚀性流体输送场景展开，在化工配料、废液中转、药剂加注以及小型污水处理工位中，这类泵体常被用来替代电动离心泵，解决易燃易爆环境下的动力安全问题。其核心工作逻辑依靠压缩空气驱动配气机构换向，带动两侧隔膜往复形变，改变腔体容积完成吸排，不需要电机轴封，从根源上避免了滴漏风险。从建模细节看，泵体流道采用对称式布局，进出口位于同一轴线，现场配管时可直接对接水平管路，不需要额外加装弯头改变走向。中心气阀段集成在两隔膜腔之间，整体外轮廓紧凑，安装时只需预留底部支撑脚的固定孔位，侧面留出气源接头的操作空间即可，周边不需要预留大型检修通道。塑料壳体的壁厚在建模中做了均匀过渡，既保证承压能力，也避免注塑成型时出现缩痕。隔膜边缘的压合结构采用多螺栓均布锁紧，密封面全程贴合，在输送含微小颗粒的介质时，颗粒不会卡入密封间隙造成泄漏。球座与阀芯的配合位置做了限位结构，泵体启停瞬间阀芯不会偏移，输出流量稳定性更好。在实际选型应用中，这类泵可空转、可自吸，对介质粘度变化不敏感，输送含颗粒浆料或易挥发溶剂时适应性强。设计阶段将气动接口设在泵体顶部，气源管路从上方接入，不会与进出口物料管产生干涉；底部支撑脚的间距经过匹配，可直接固定在标准槽钢支架或移动式小推车上，方便在不同工位间转移。两侧端盖的螺栓排布预留了扳手操作空间，现场更换隔膜时不需要将整泵从管路上拆下，松开周边连接即可完成维护。泵体外部没有突出的尖锐结构，在密集排布的车间管路中安装时，不易磕碰周边仪表或线缆。整体结构没有复杂的电控元件，日常巡检只需关注气源压力与隔膜损耗，维护门槛较低，适合连续运行的化工输送工况。
