实验室小型桌面三轴数控雕刻加工装置

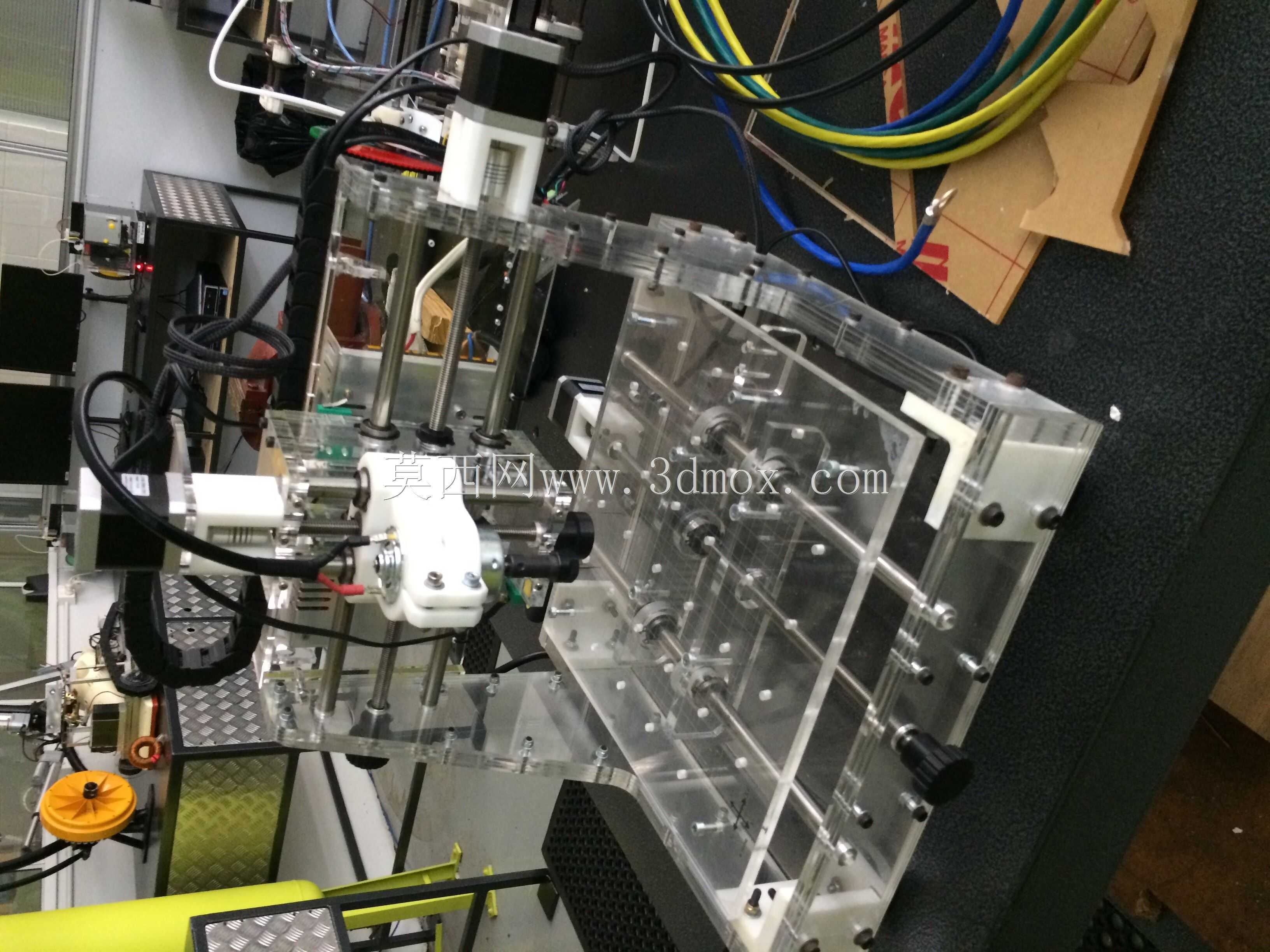

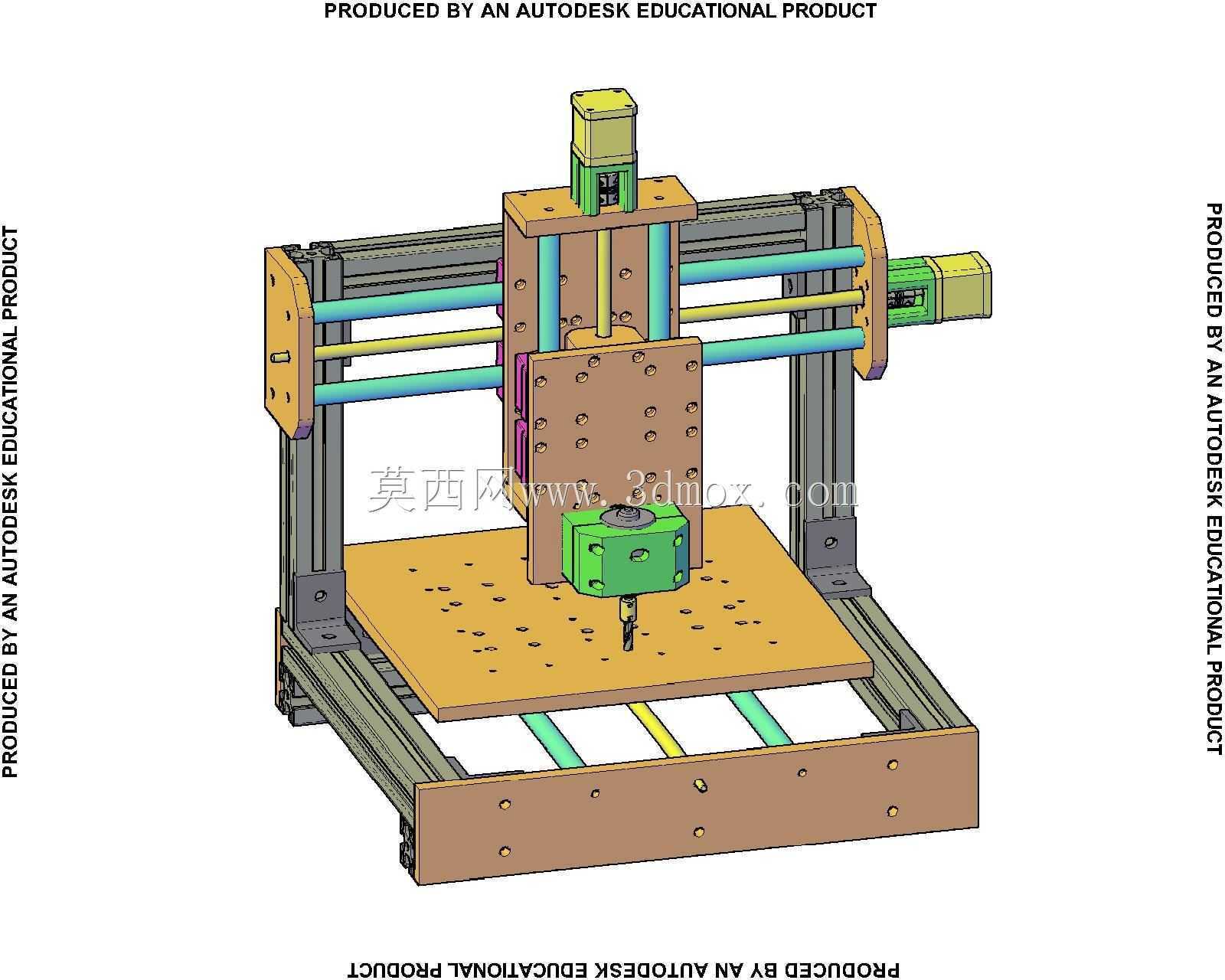

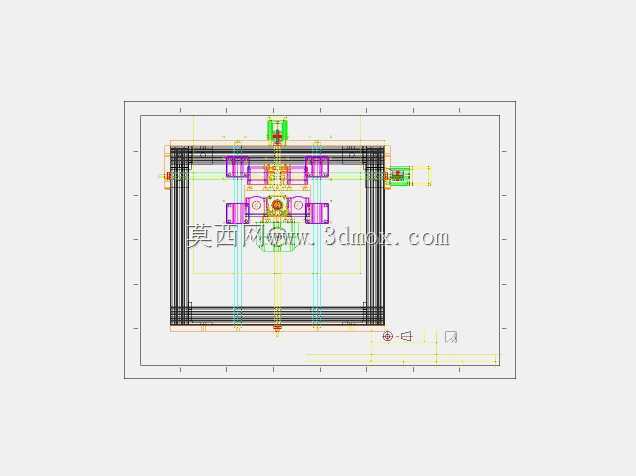

这款小型数控加工装置的机架主体采用工业铝型材搭建，这类型材的槽道设计可灵活调整各轴安装位置，无需额外焊接或复杂打孔作业，装配时仅需配套T型螺栓与角件即可完成主体框架的固定，整体机架的安装边界控制在桌面级设备的常规尺寸范围内，可直接放置于标准实验室工作台面使用，无需额外做地面基础固定。从结构布局来看，设备采用经典的动龙门式三轴传动设计，X轴方向的两根平行光轴导轨横跨机架两侧，带动龙门架实现横向进给；Y轴导轨布置于工作台下方，承载加工台完成纵向移动；Z轴滑台垂直安装于龙门横梁上，搭载加工主轴实现上下方向的进刀与退刀动作，三个轴的传动均采用丝杆配合光轴导向的结构，可有效降低传动间隙，保证小尺寸加工场景下的进给精度。在实际应用场景中，这类设备主要面向高校制造实验室的教学演示、小型零件的试制加工场景，可完成软金属、工程塑料、木材等材质的平面铣削、轮廓雕刻、钻孔等加工工序，相较于工业级大型数控铣床，其占用空间小、操作门槛低，适合学生开展数控编程实操、小型结构件打样验证等工作。设计过程中，各轴的驱动电机均采用法兰安装方式直接固定在对应轴的端部，电机输出轴与丝杆通过联轴器直连，减少了中间传动环节的动力损耗；加工工作台面采用带密集安装孔的绝缘板材设计，可通过配套压块快速固定不同形状的待加工工件，台面的平面度公差控制在小尺寸加工的允许范围内，避免装夹偏差导致的加工误差。主轴部分采用高速风冷主轴，可适配不同直径的铣刀、雕刻刀，通过Z轴的行程控制可实现不同深度的切削加工，设备的走线均沿铝型材槽道内布置，避免加工过程中切屑、冷却液对线路造成磨损，整体结构的维护拆解也较为便捷，仅需松开对应位置的紧固件即可调整各轴的预紧度，适配不同加工负载下的运行需求。
