XY绘图机器人激光雕刻升级套件结构设计

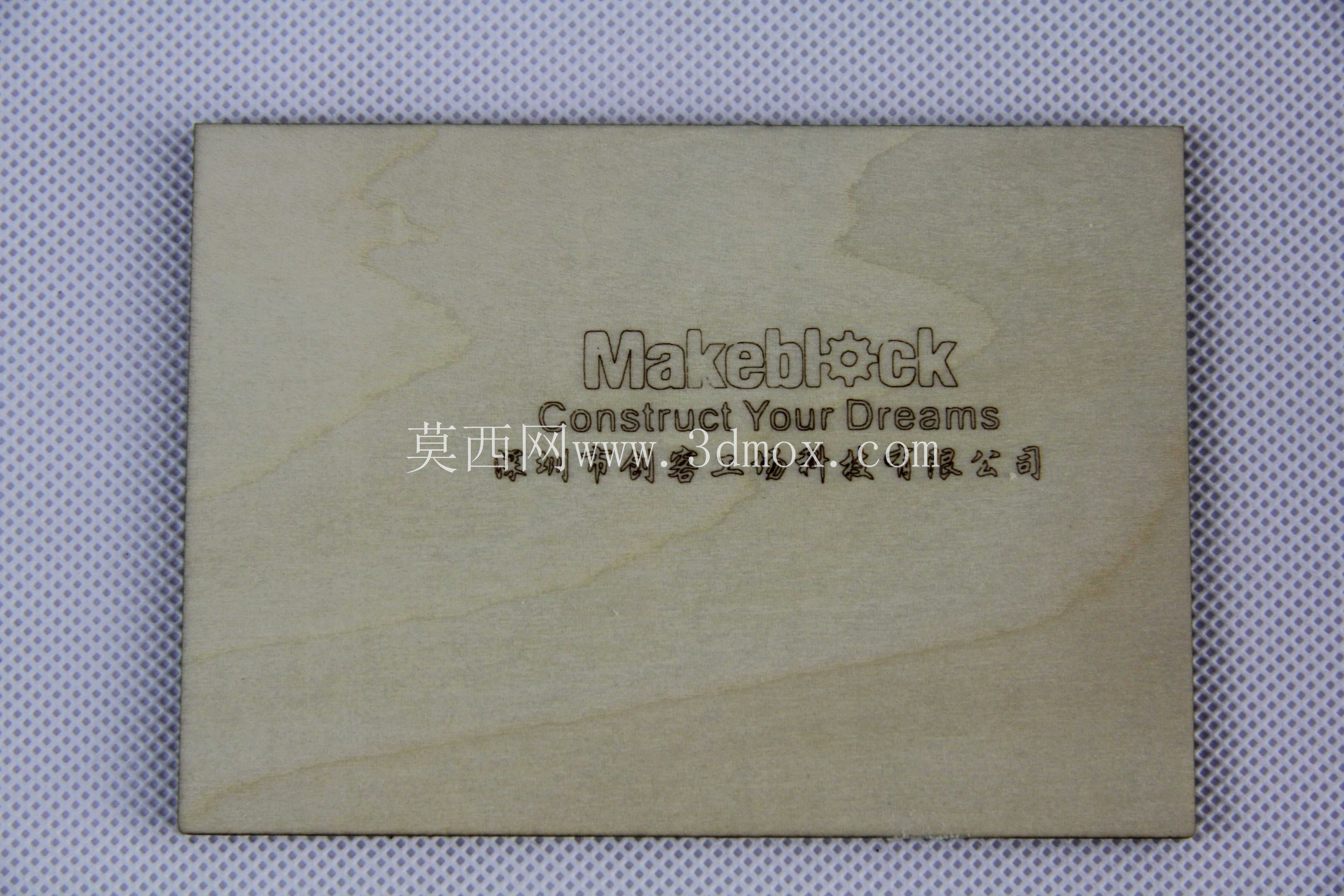

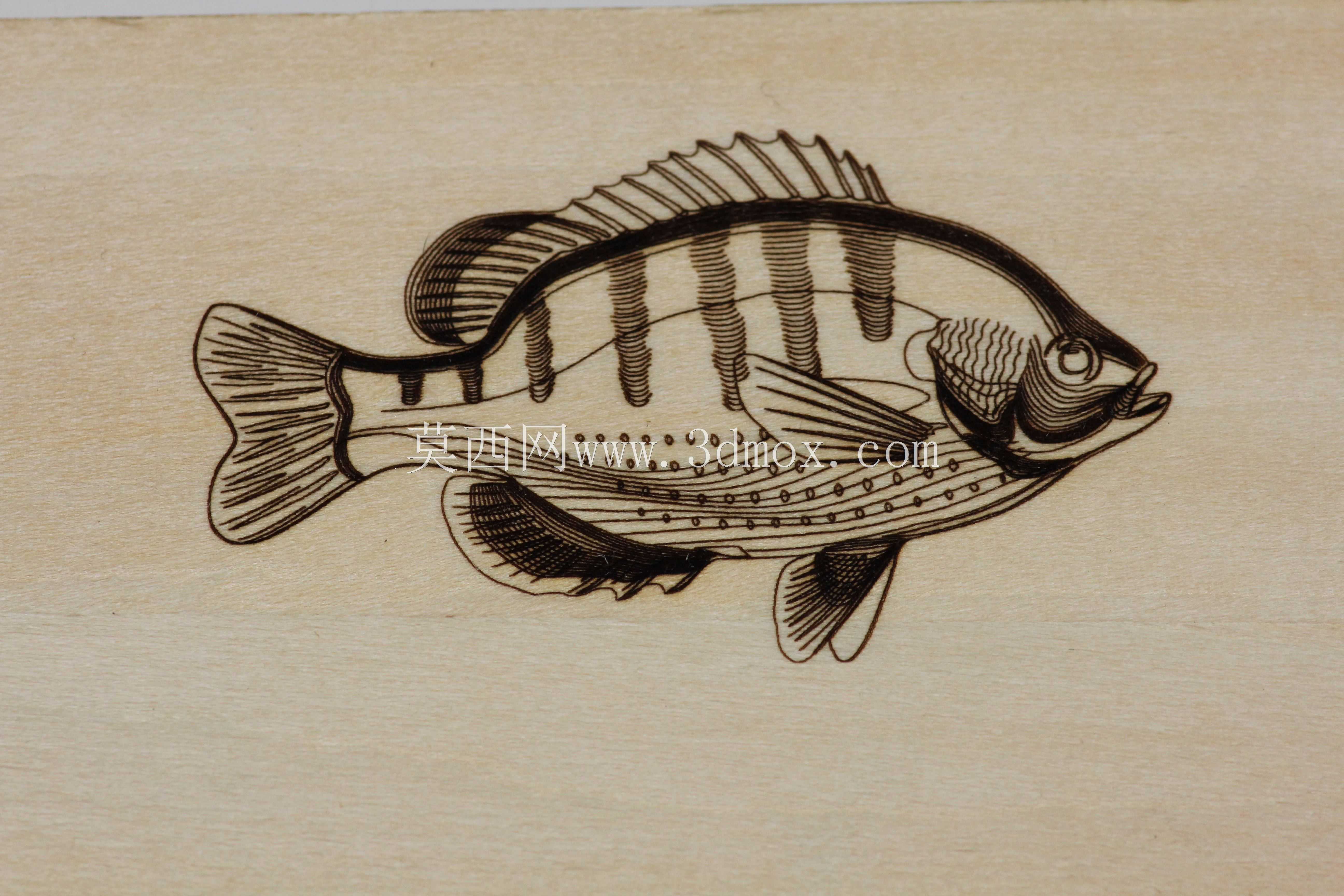

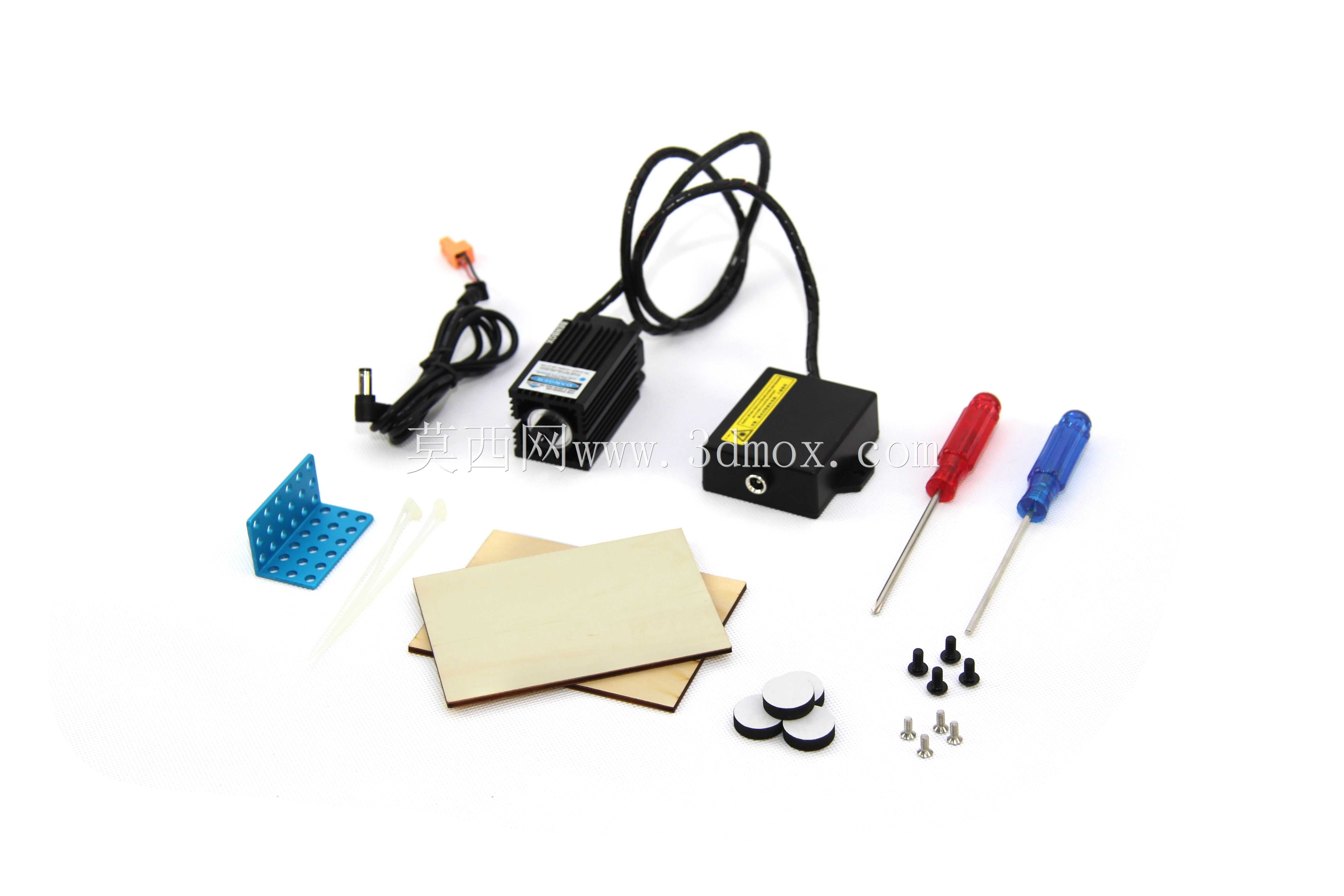

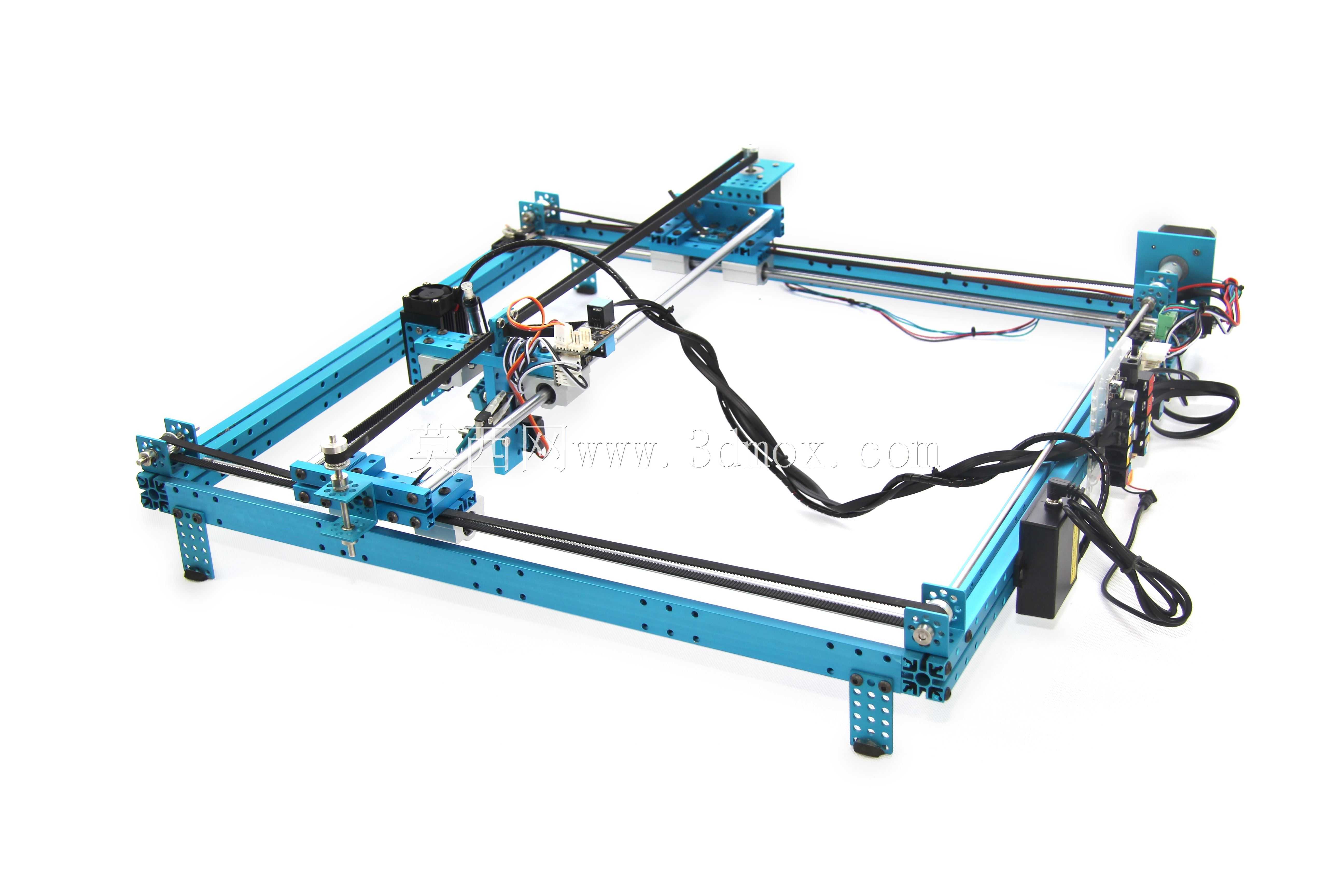

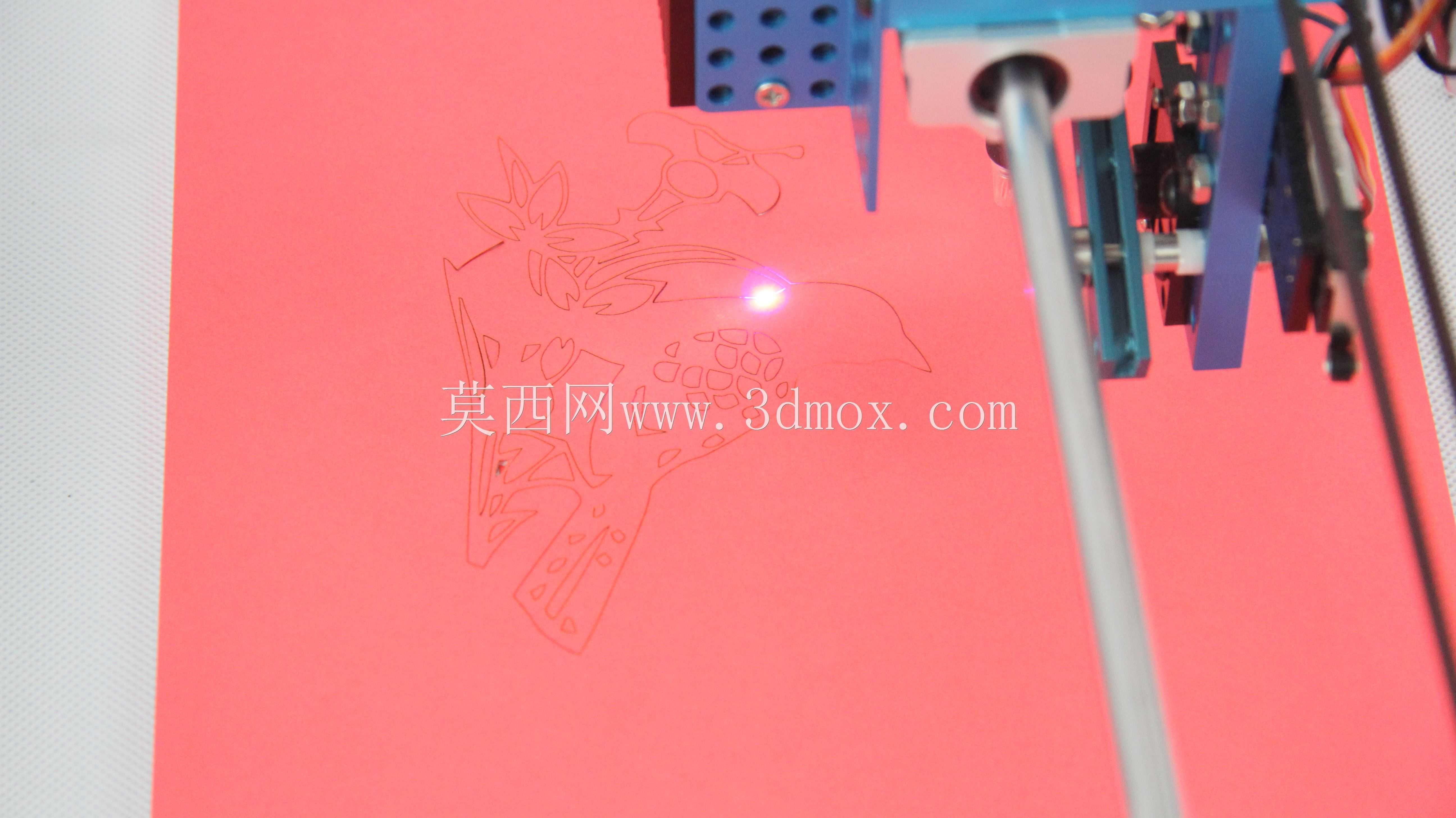

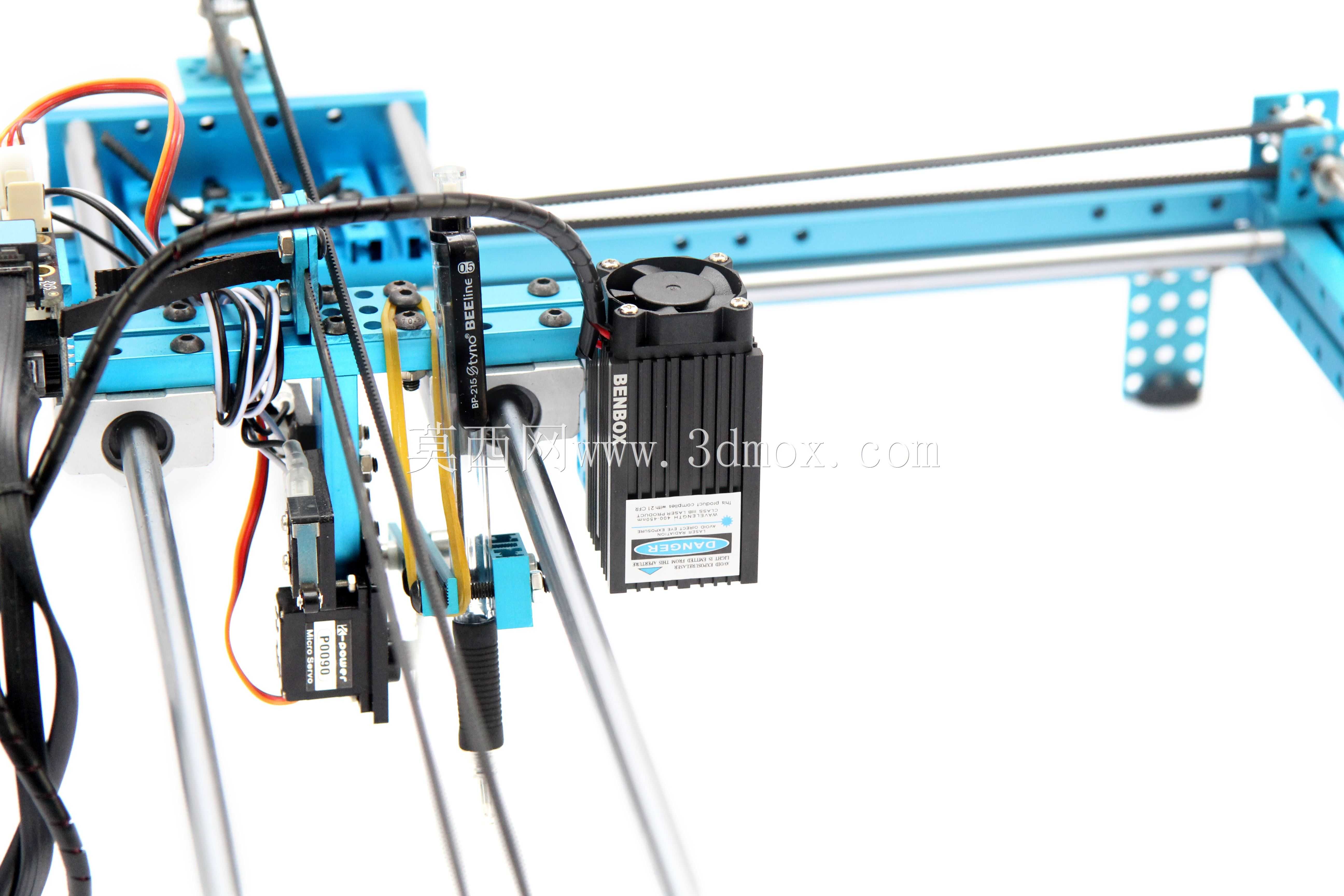

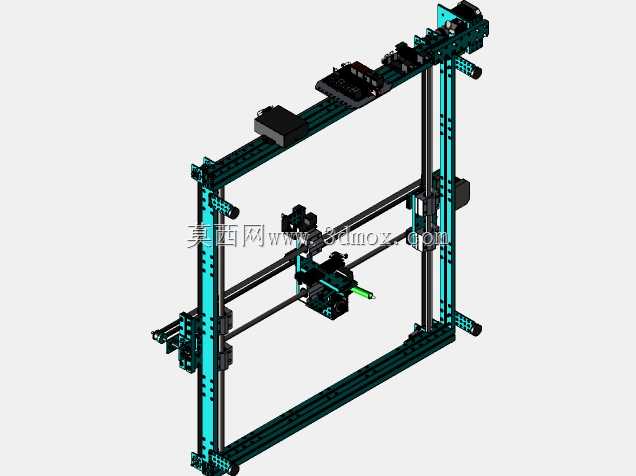

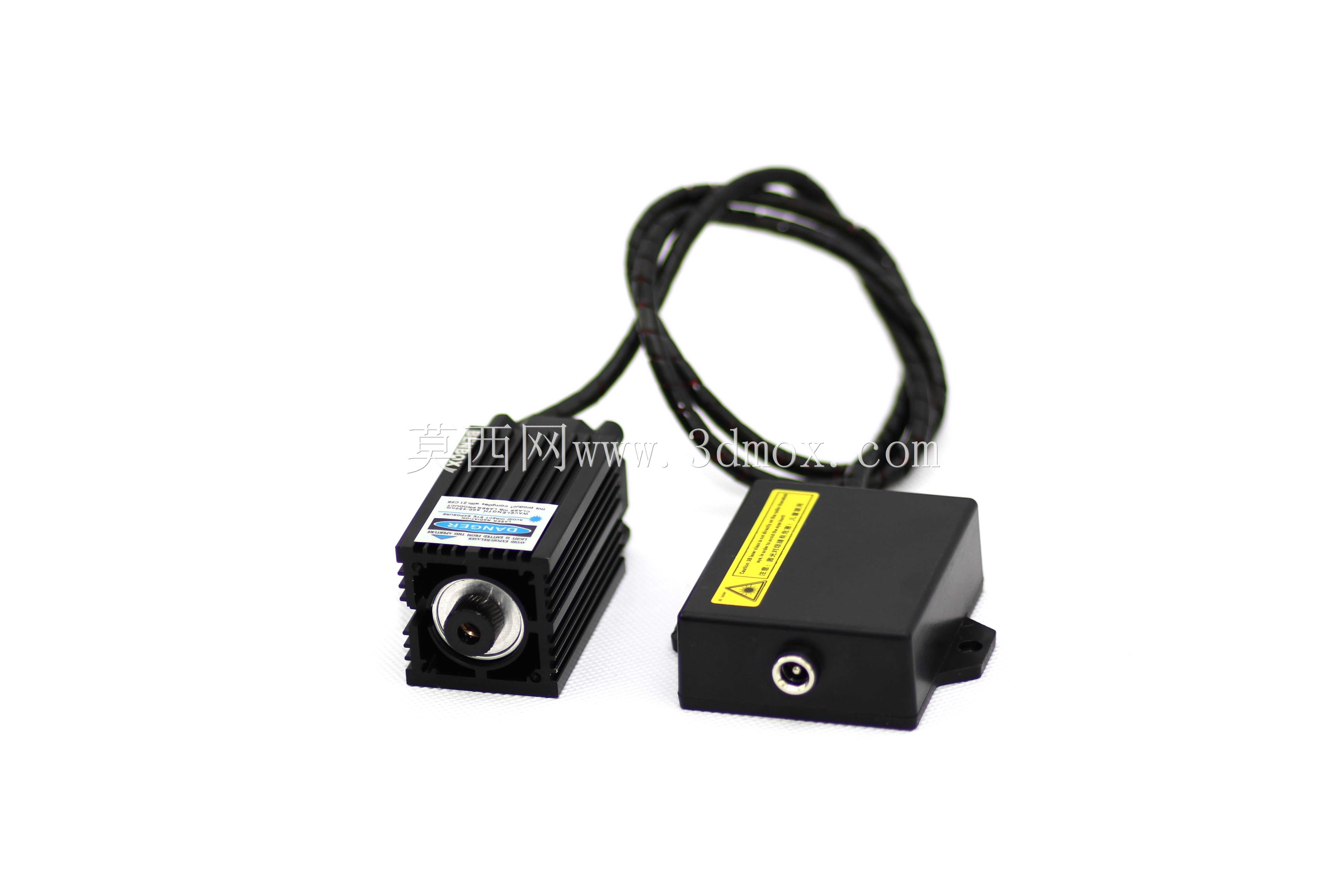

这套XY两轴运动平台套件，面向桌面级创意制作场景设计，可同时满足平面绘图与浅幅激光雕刻的双重作业需求，适配个人创客工作室、校园科创教学、小型文创定制工坊等多种使用场景，能够在纸质、薄木片、亚克力、皮革等多种轻薄平面材质上完成预设轨迹的作业输出。在实际使用中，用户既可以搭载绘图笔组件完成矢量图案绘制、手写字体复刻、工程草稿快速出图等绘图类工作，也可以更换低功率激光头完成个性化标识雕刻、小尺寸文创产品打标、简易模板裁切等加工任务，无需额外搭建复杂机架即可快速组装投入使用。从功能特性来看，该套件采用同步带传动的XY十字滑台结构，两个轴向的运动模组均搭载独立驱动单元，运动过程中传动阻力小、定位响应速度快，能够保证轨迹运行的平顺性，避免绘图断线、雕刻深浅不均的问题；机架采用标准工业铝型材拼接搭建，型材表面预留的通用安装槽位可灵活调整各组件的安装位置，既方便用户根据自身需求更换不同规格的绘图笔、激光头，也可拓展加装压料、定位等辅助配件，适配不同厚度的加工物料。在设计思路上，整套结构优先考虑桌面使用的适配性与组装便捷性，所有支撑构件均采用模块化拆分设计，机架支脚预留了标准安装孔位，既可以直接放置在平整桌面使用，也可以通过螺栓固定在专用工作台面上，保证高速运动时机架的稳定性；走线采用拖链与侧边理线结合的方式，将动力线、信号线沿型材边缘规整排布，避免运动过程中线路与传动部件发生干涉，同时也方便后期对线路进行检修更换。从安装边界与尺寸适配来看，该套件的有效作业幅面覆盖常规A3尺寸以内的平面区域，整体机架外轮廓尺寸适配普通桌面的摆放空间，不会占用过多工作台面；各轴向的运动行程均设置了物理限位结构，防止滑台超程运行造成构件碰撞损坏，驱动组件的安装位置预留了足够的散热空间，长时间连续作业也能保证运行稳定性。整套结构的连接件均采用通用标准件，用户在后期维护更换配件时无需定制特殊零件，可快速完成损耗件的替换，降低长期使用的维护成本，同时开放式的机架结构也方便用户观察整个作业过程，便于调试参数、排查运行故障，非常适合入门级用户学习两轴运动控制原理、开展创意制作实践。
