海上油气井轮阀检修作业操作平台

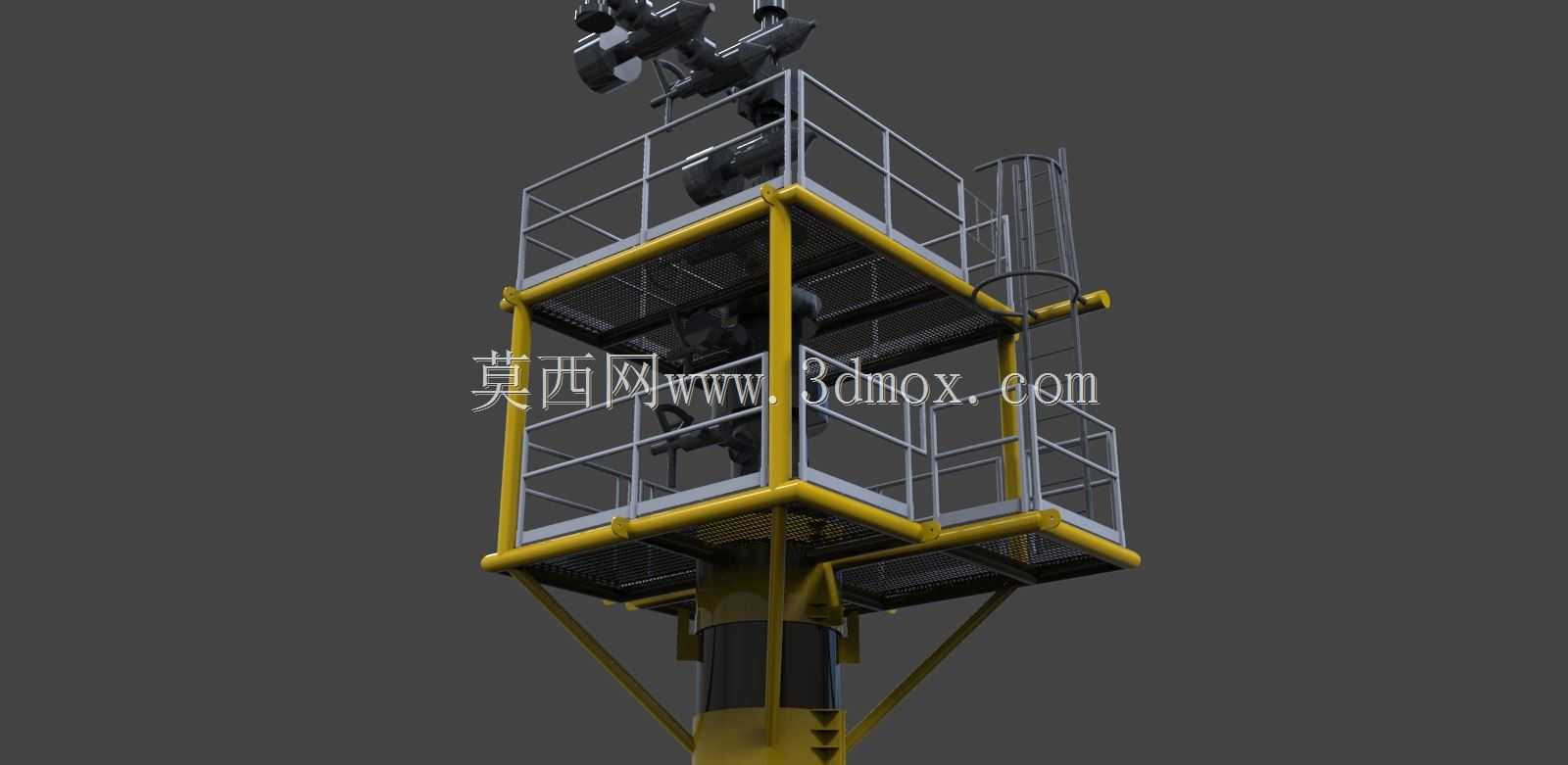

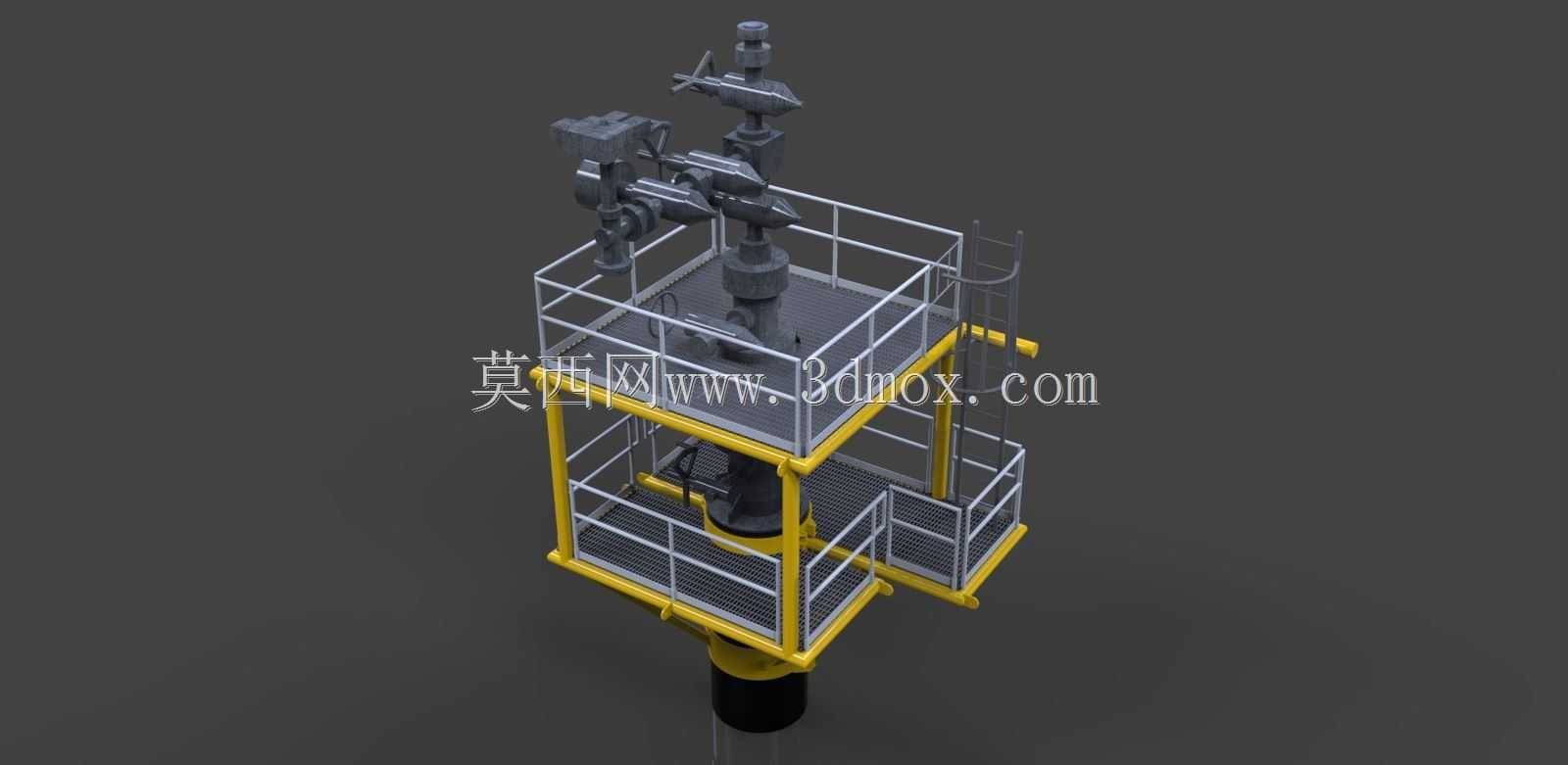

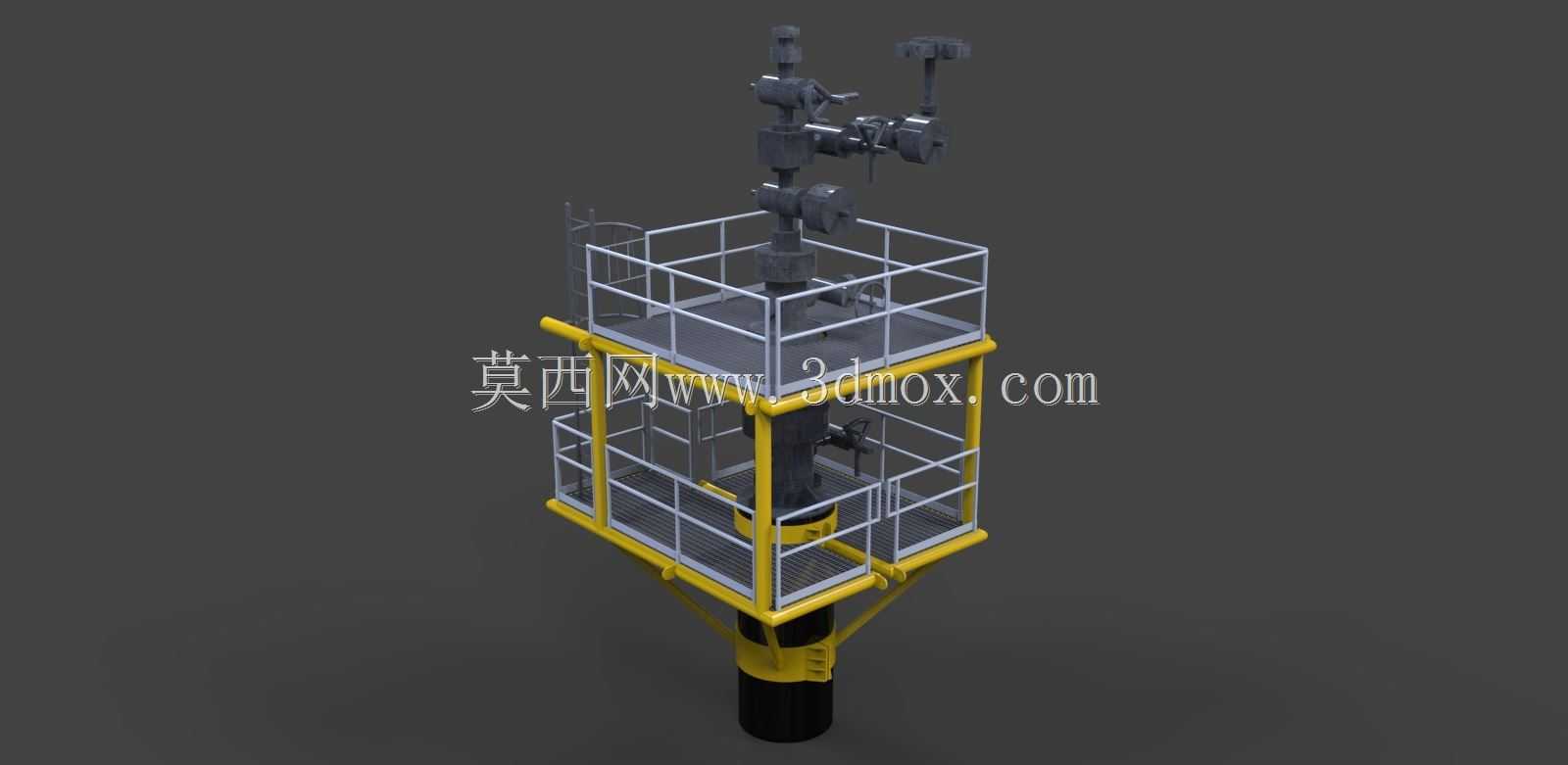

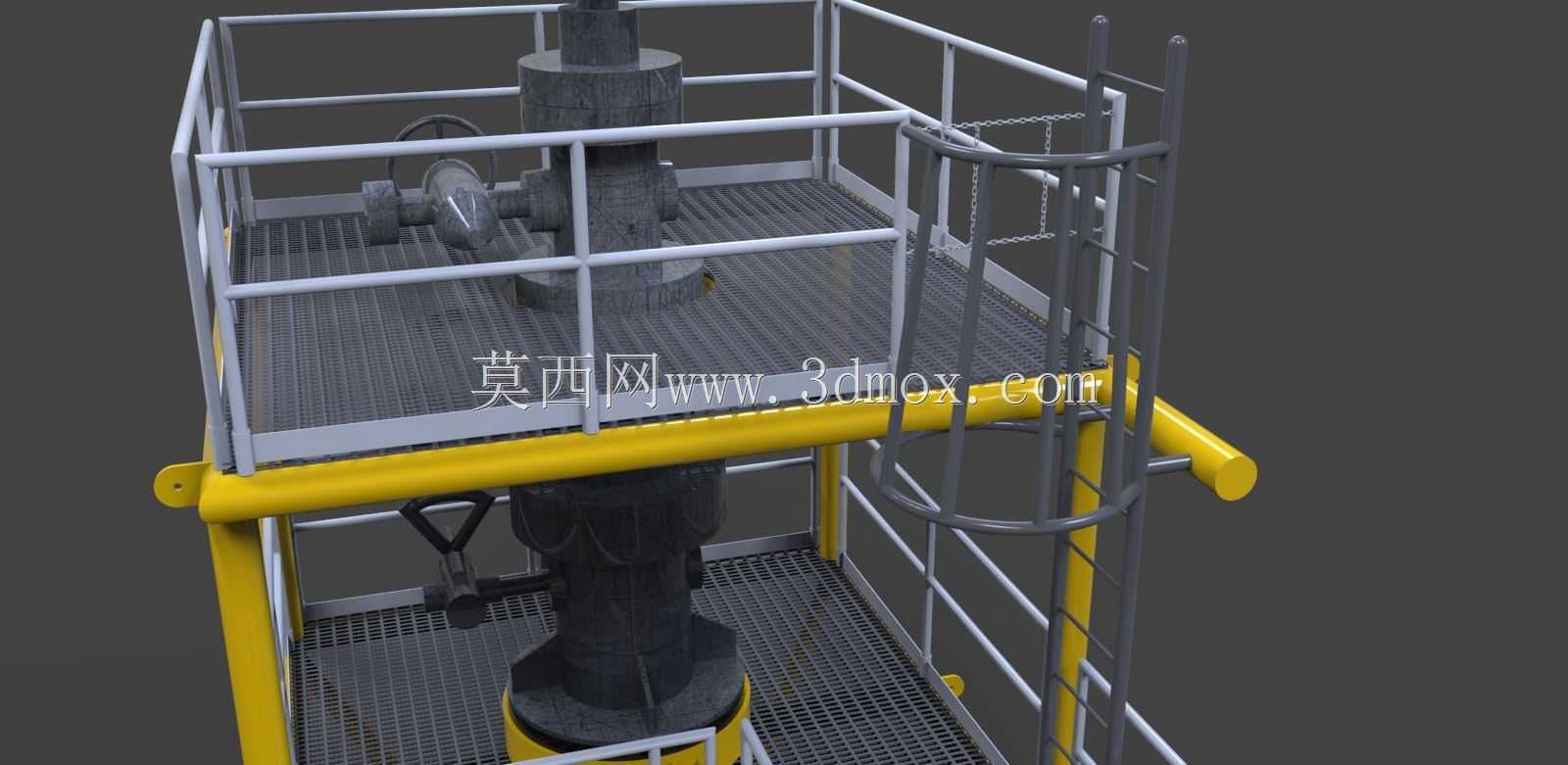

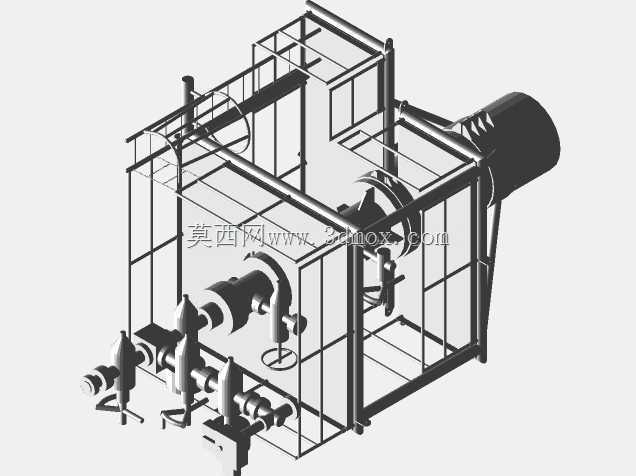

这套结构针对海上油气开采井口的轮阀日常运维场景设计，核心解决井口采油树外露阀件检修时的作业站位、安全防护与操作可达性问题。海上采油平台的井口区域常年受高盐雾、风浪振动影响，井口上方的各类控制阀、节流阀排布紧凑，常规运维作业时人员需攀爬阀件本体，既容易磕碰损伤阀组密封结构，也存在高处坠落、坠物落海的安全隐患，这套检修平台正是围绕这类现场痛点完成结构设计。整体采用分层框架式结构，下层平台贴合井口下部管汇的安装高度，预留出井口主管道的贯穿安装空间，平台框架与井口基础的连接位置设计有可调式固定卡座，可适配不同外径的井口套管安装，安装时无需在井口本体上额外焊接支座，避免破坏井口防腐层。上层作业平台的高度刚好匹配井口顶部主控制阀、安全阀的操作高度，平台台面采用防滑格栅板设计，格栅间隙控制在30mm以内，既可以快速排走甲板上的积水与油污，也能防止检修工具、小型配件从台面缝隙掉落。平台四周设置1.2m高的双横杆防护护栏，护栏底部带有150mm高的挡脚板，完全符合海上作业平台的安全防护规范，护栏上预留有安全带挂点，作业人员在平台上操作阀门、拆装阀件时可全程挂设安全带。上下层平台之间设置有斜向爬梯，爬梯踏步采用防滑花纹板，爬梯两侧带有扶手，爬梯的安装角度控制在45度，兼顾攀爬舒适度与空间占用率，针对舷侧朝向的井口布局，爬梯可根据现场实际朝向调整安装方位，避免梯口正对船舷外侧带来的安全风险。平台侧面额外延伸出一个小型附属操作平台，用于放置检修工具、待更换的阀件密封配件，减少作业人员反复取放工具的动线长度。整体框架采用模块化拼接设计，所有构件之间采用螺栓连接，无需现场焊接作业，海上现场安装时仅需普通扳手即可完成组装，后期如果井口阀组布局调整，也可快速拆解移位。平台的外边缘突出井口阀组的最大外轮廓不小于800mm，保证人员在操作任意方位的阀门时都有足够的站位空间，不会出现身体探出护栏的情况。所有钢结构构件表面都做了重防腐处理的设计预留，适配海上高腐蚀环境的长期使用需求，平台与井口管道接触的位置都设置有橡胶减震垫，既可以缓冲平台受风浪影响产生的振动传递，也能避免金属构件直接接触产生的电化学腐蚀。
