深沟球滚珠轴承三维结构设计

作为旋转传动系统里最基础的支撑部件，滚珠轴承的应用场景覆盖了从民用家电到重型工业设备的极宽范围，小到台式风扇的电机转轴、自行车轮组花鼓，大到机床主轴、输送机辊筒、减速机输入输出轴，只要存在相对旋转运动且需要降低摩擦阻力的部位，几乎都能见到这类零件的身影。它的核心作用是承接轴系运转过程中产生的径向载荷，部分适配设计的型号也可承受一定程度的轴向载荷，通过滚动摩擦替代传统滑动摩擦的形式，大幅降低轴与安装座之间的摩擦损耗，同时把轴系的旋转精度约束在设计允许的公差范围内，避免运转过程中出现轴系窜动、偏摆引发的设备振动、异响甚至零件卡死故障。

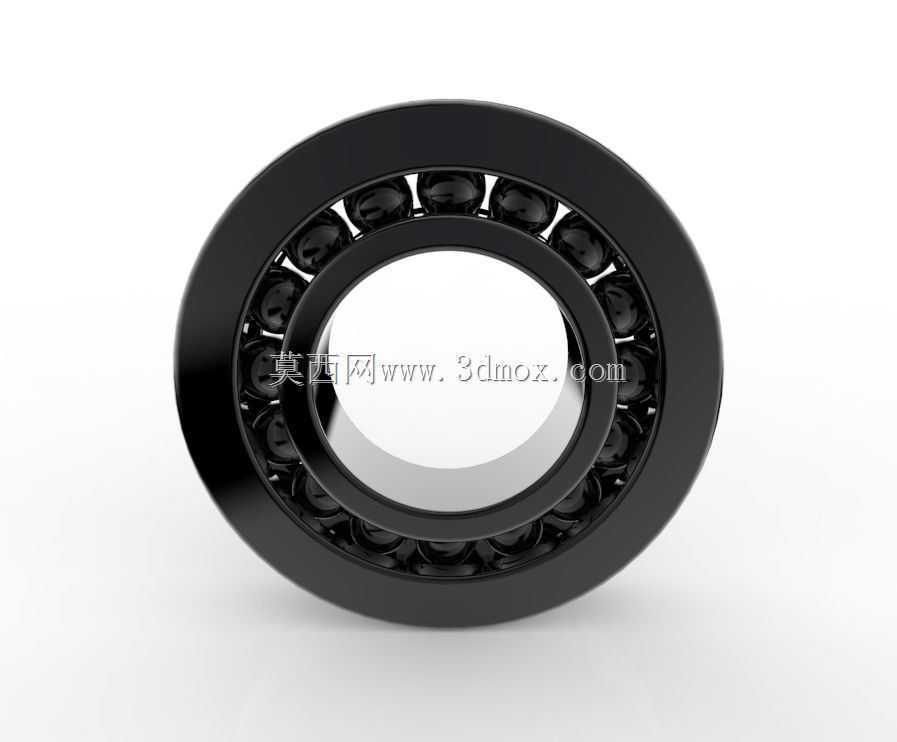

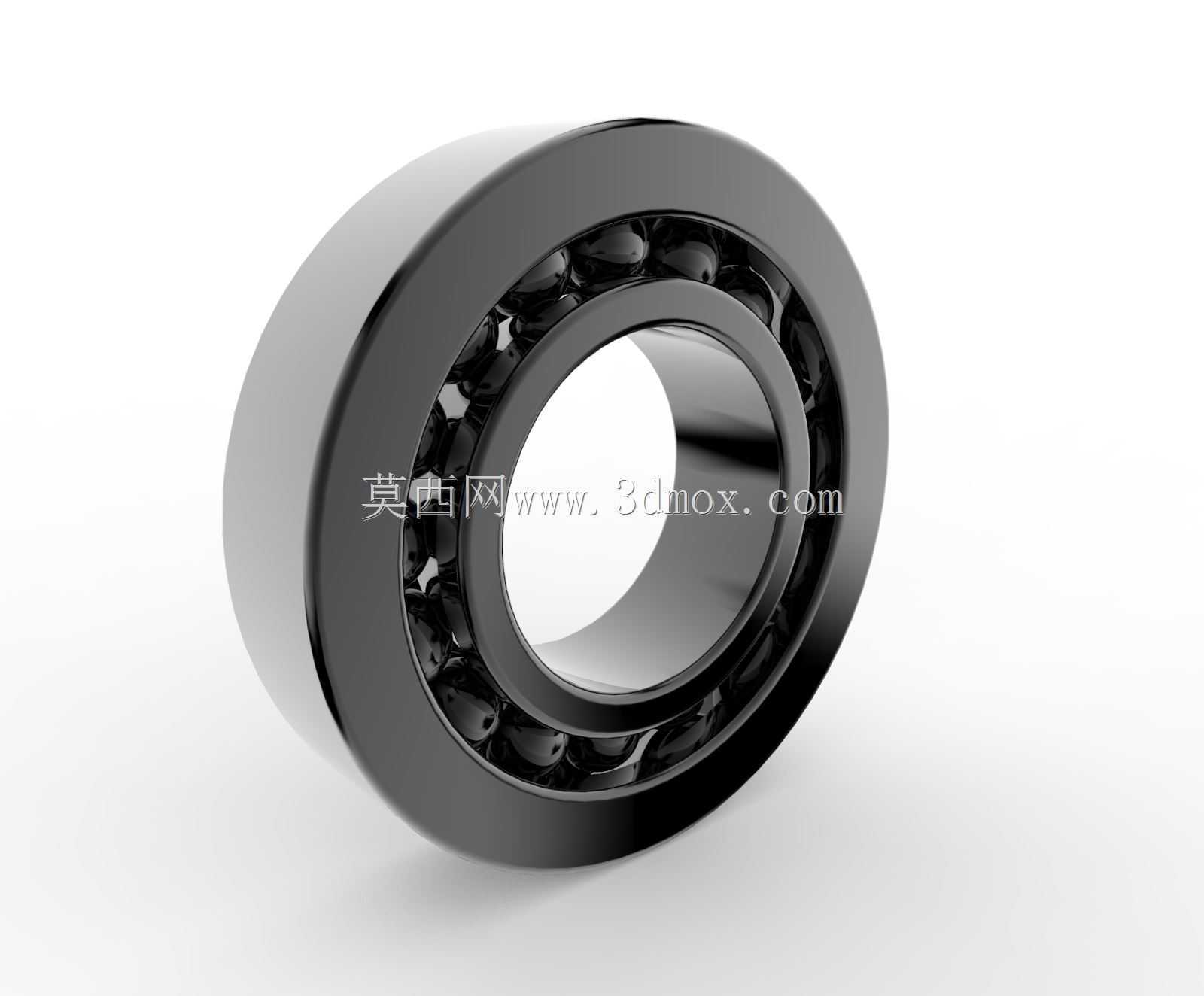

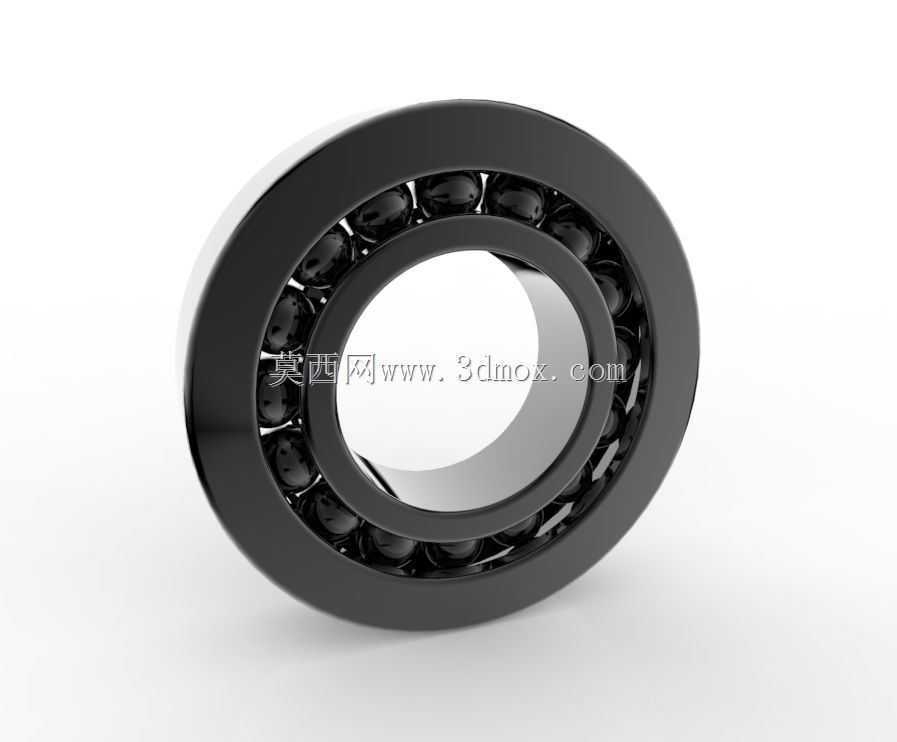

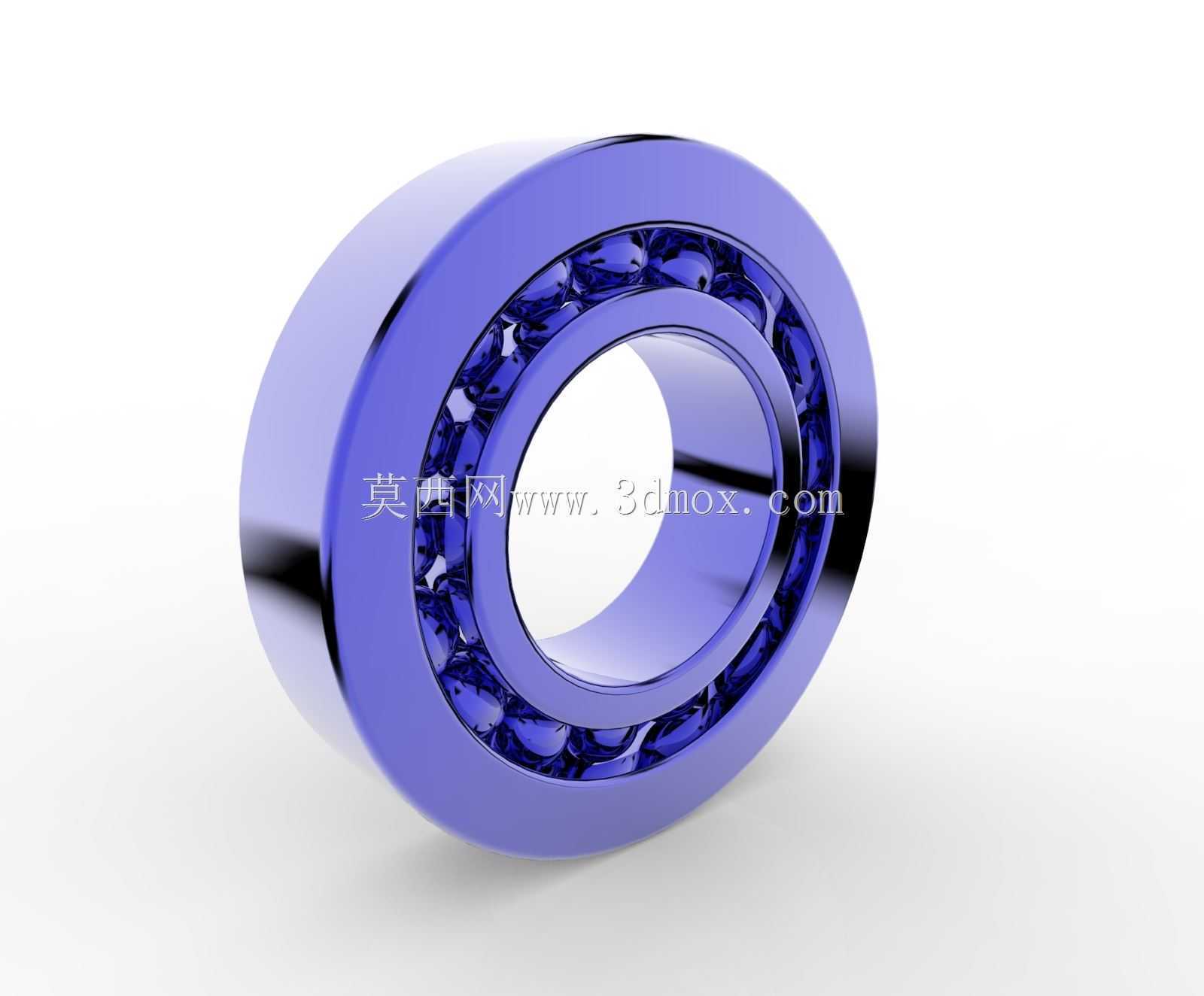

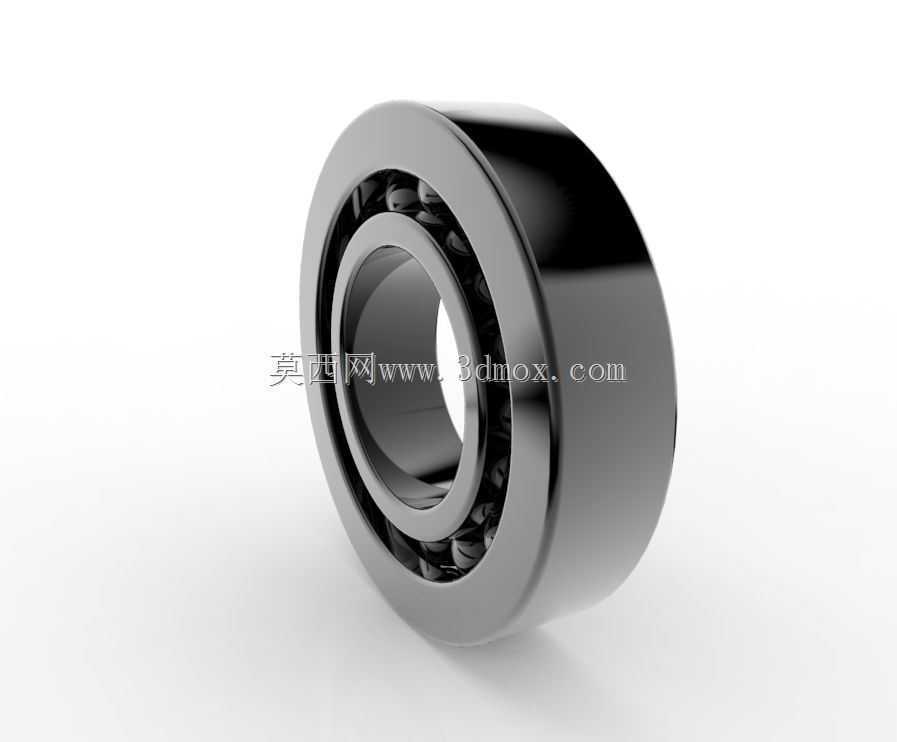

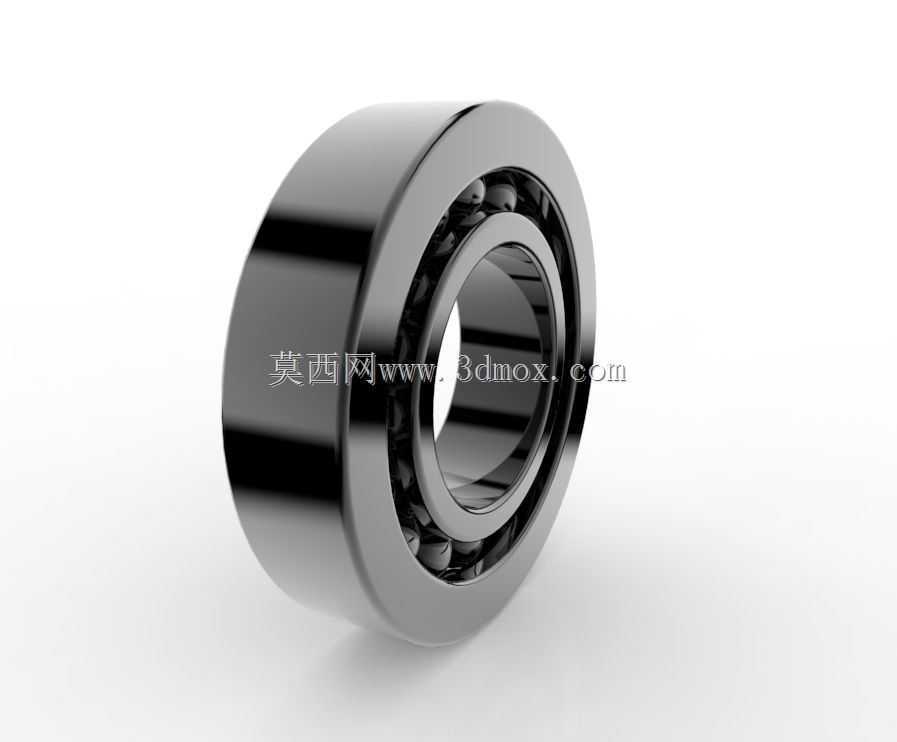

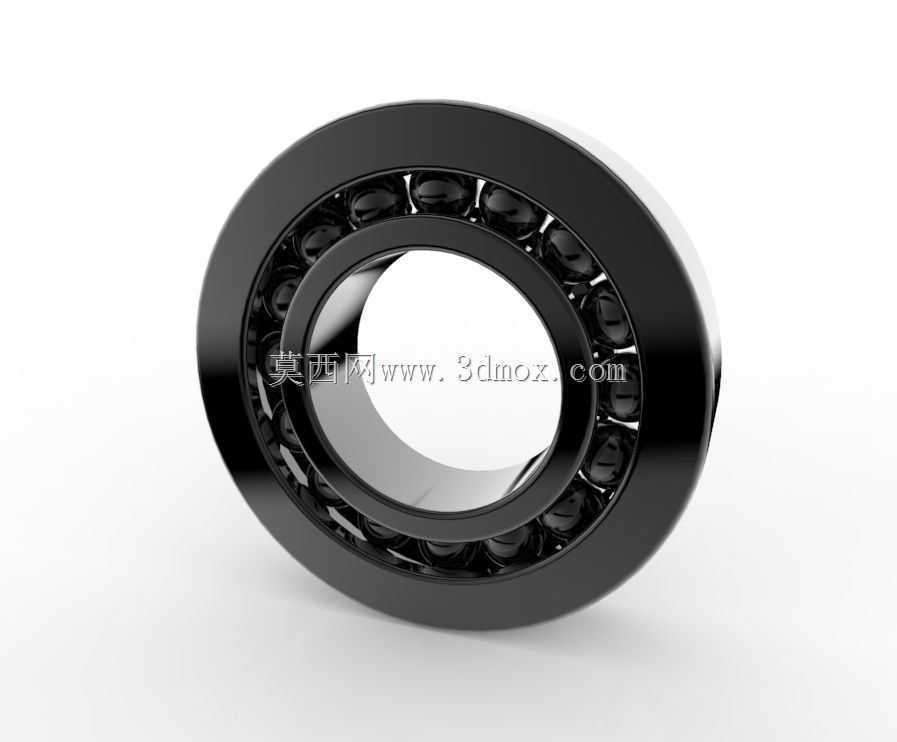

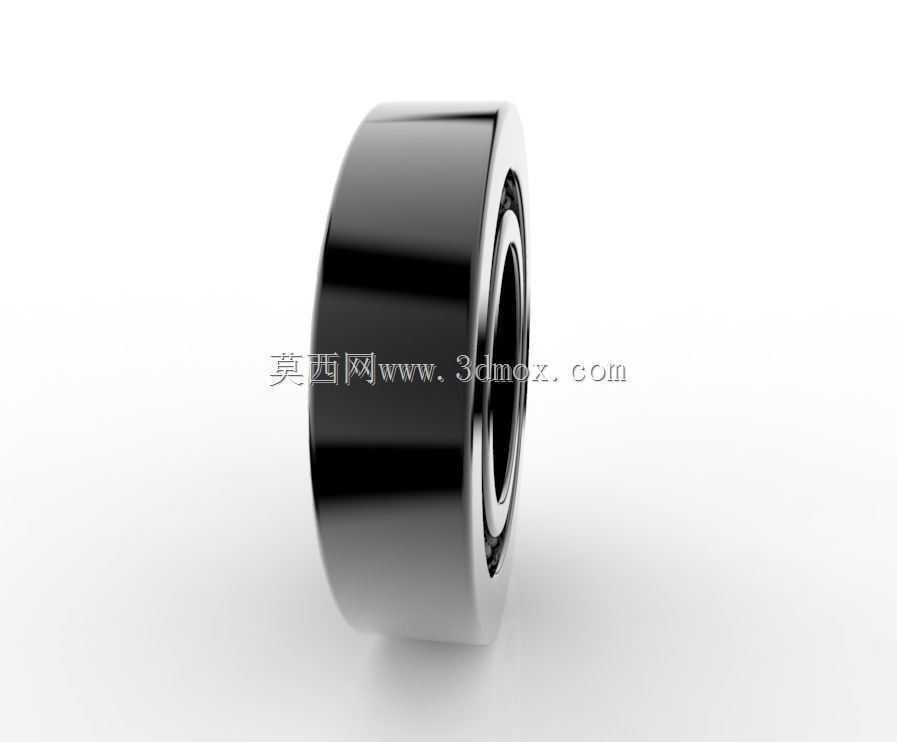

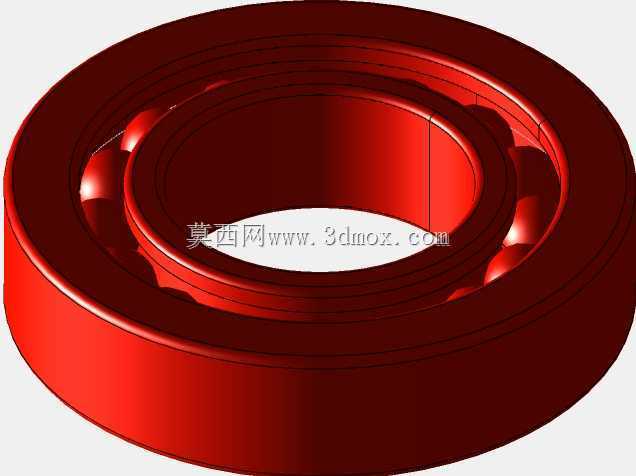

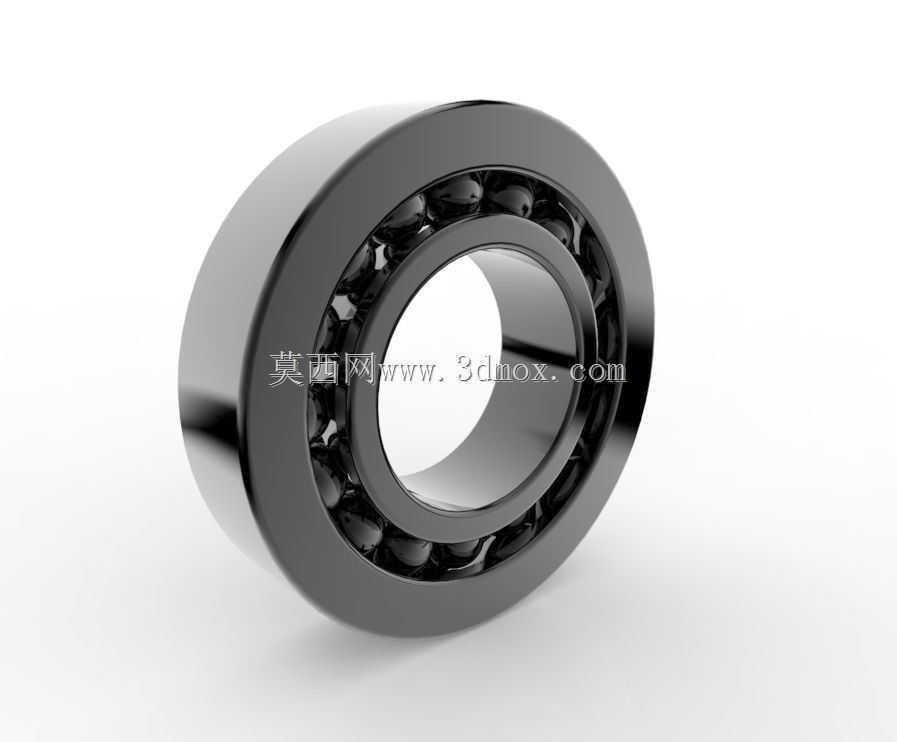

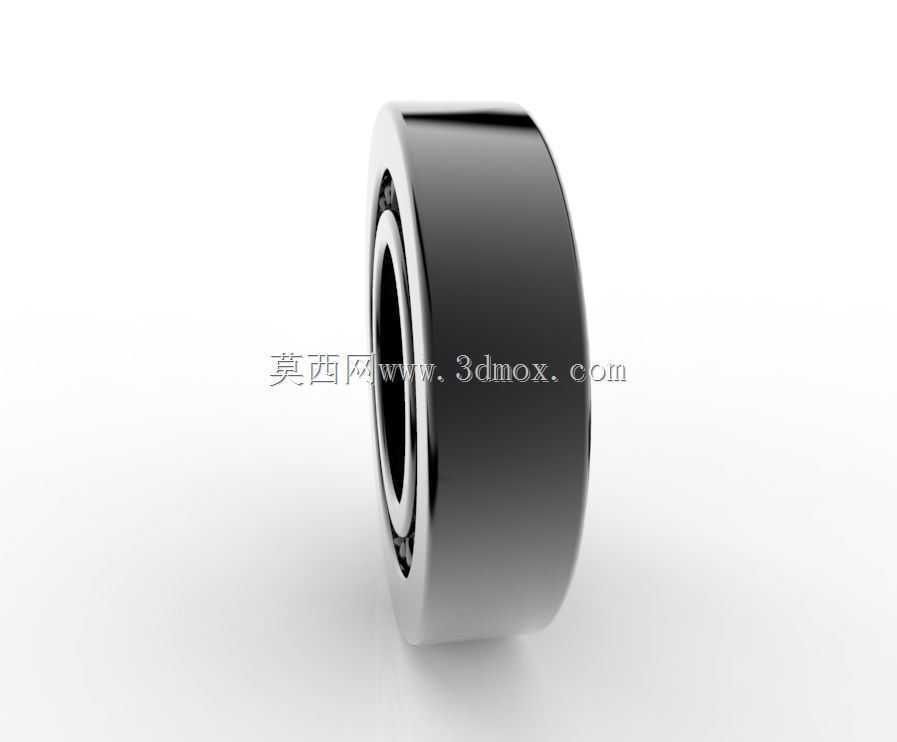

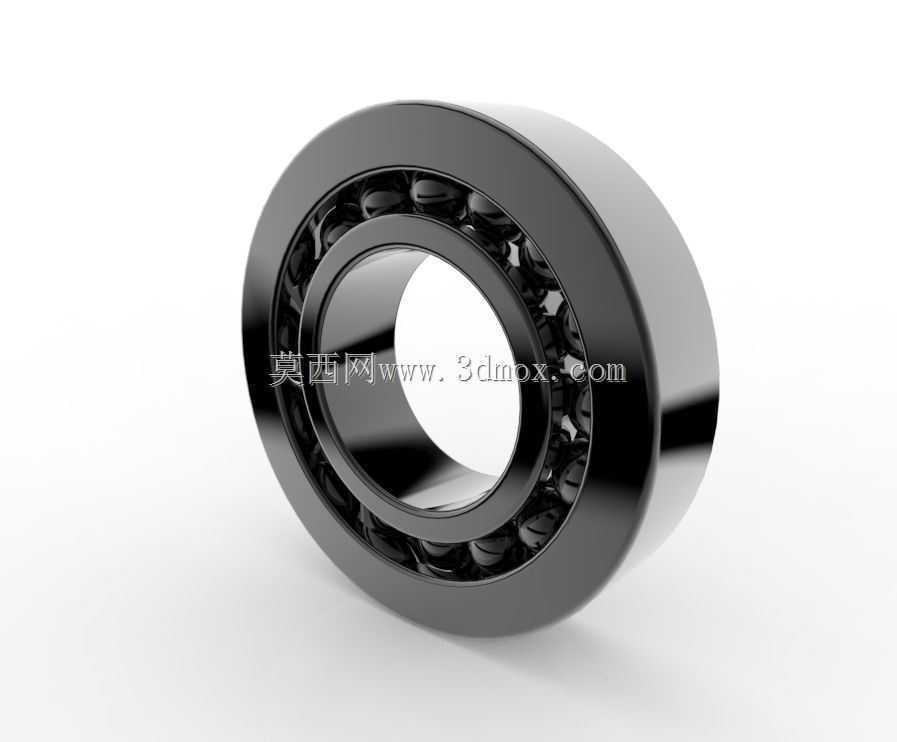

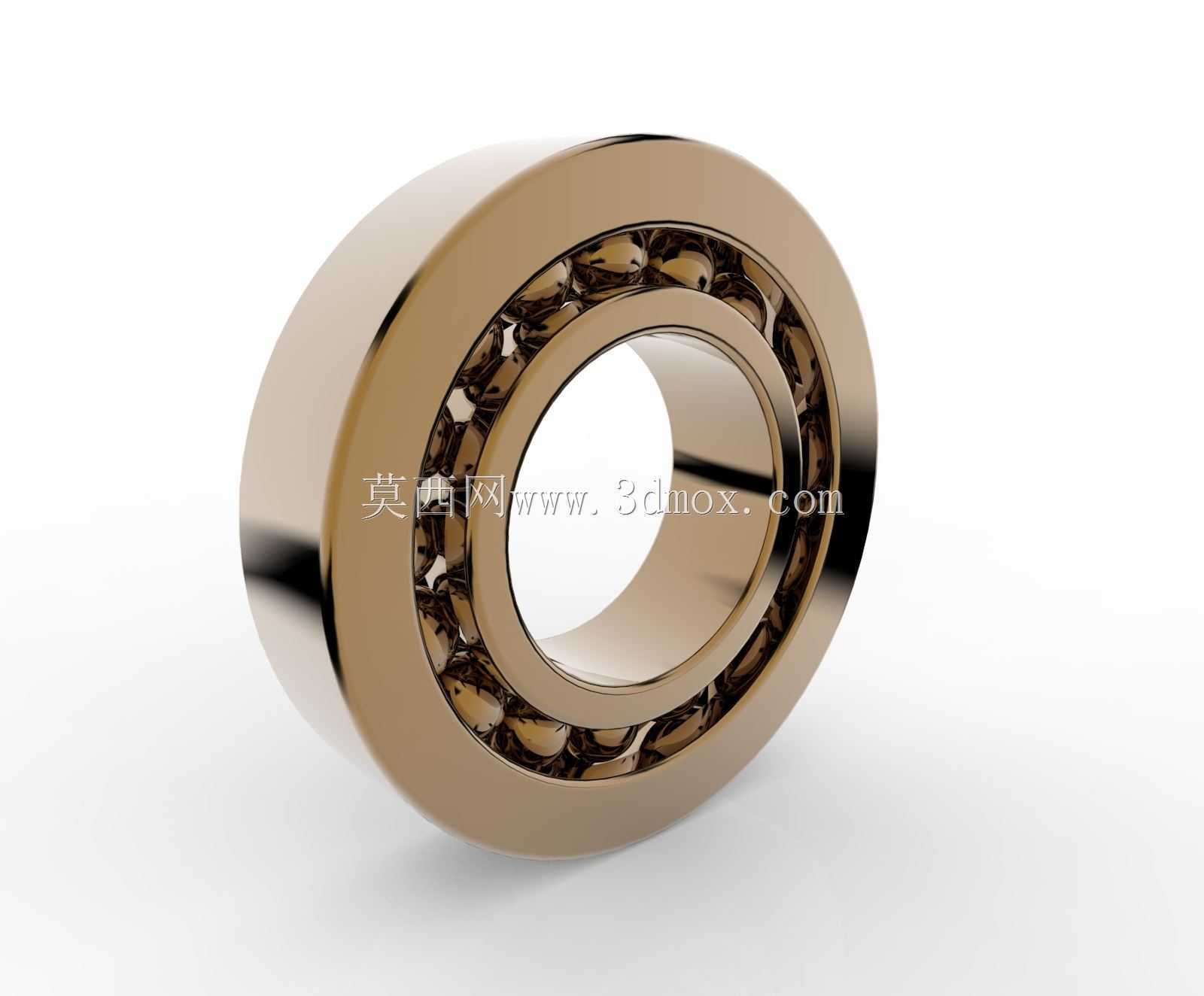

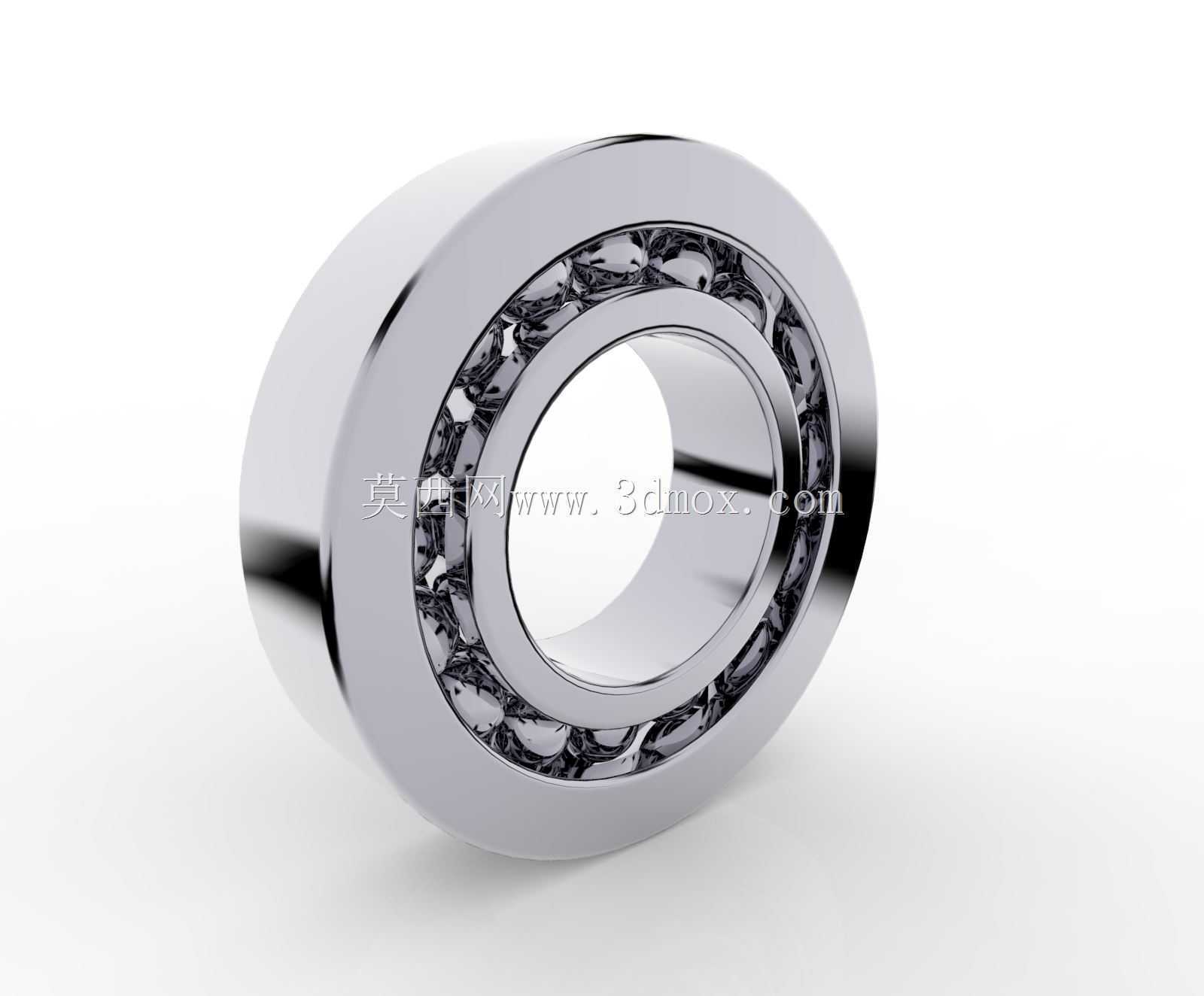

从设计逻辑来看，这款滚珠轴承的结构完全遵循成熟的机械设计规范，整体由内圈、外圈、滚动钢珠、保持架四个核心部分组成：内圈与转轴采用过盈配合随轴同步转动，内圈外侧加工有对应曲率的滚道，为钢珠提供连续的滚动接触面；外圈与设备轴承座采用过渡或间隙配合固定，内侧同样加工有匹配曲率的滚道，约束钢珠的径向活动边界；均匀分布在内外圈滚道之间的钢珠是承载载荷的核心元件，钢珠直径与滚道曲率的匹配度直接决定轴承的承载能力与运转顺滑度；保持架的作用是将每颗钢珠均匀分隔开，避免钢珠在运转过程中相互挤压摩擦，同时引导钢珠在滚道内有序循环滚动，保证载荷均匀分布在每一个滚动体上。

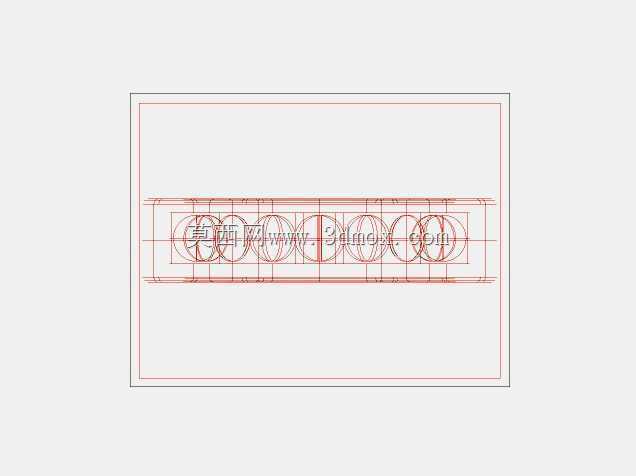

从安装边界与尺寸适配角度，建模过程中严格遵循通用轴承的安装尺寸规范，内圈内径、外圈外径、轴承整体宽度三个核心安装尺寸完全对应标准规格的公差要求，内圈的定位轴肩高度、外圈的座孔挡肩高度都控制在标准允许范围内，既保证安装时轴肩与挡肩能可靠顶紧轴承端面实现轴向定位，又不会因为挡肩过高接触到保持架引发运转干涉。建模时对滚道的曲率半径、钢珠与滚道的接触角、保持架的兜孔间隙都做了精准还原，钢珠与内外滚道之间保留了符合实际装配要求的微小间隙，既不会因为间隙过大导致运转时晃动，也不会因为间隙过小出现卡滞、发热抱死的问题。钢珠的数量根据轴承的承载需求做了合理排布，保证径向各个方向的承载能力均匀，不会出现局部载荷集中导致的早期疲劳点蚀。

在实际设备选型与装配场景中，这类轴承的三维模型可直接用于设备整体装配的干涉检查，设计人员可以在装配环境中直接核对轴承与周边密封件、端盖、锁紧螺母的位置关系，提前排查安装空间不足、零件干涉等设计问题，也可基于模型做简单的轴系受力模拟，验证所选轴承规格是否满足设备的载荷与转速要求，避免选型不当导致的后期设备故障。模型的结构细节完全还原实物的装配关系，保持架的结构形式、内外圈的倒角尺寸、密封槽的预留位置都与实际量产零件保持一致，可直接用于装配工艺演示、维修拆装培训等场景，不需要额外做结构调整。
