龙虾扣式弹簧夹紧挂扣结构设计

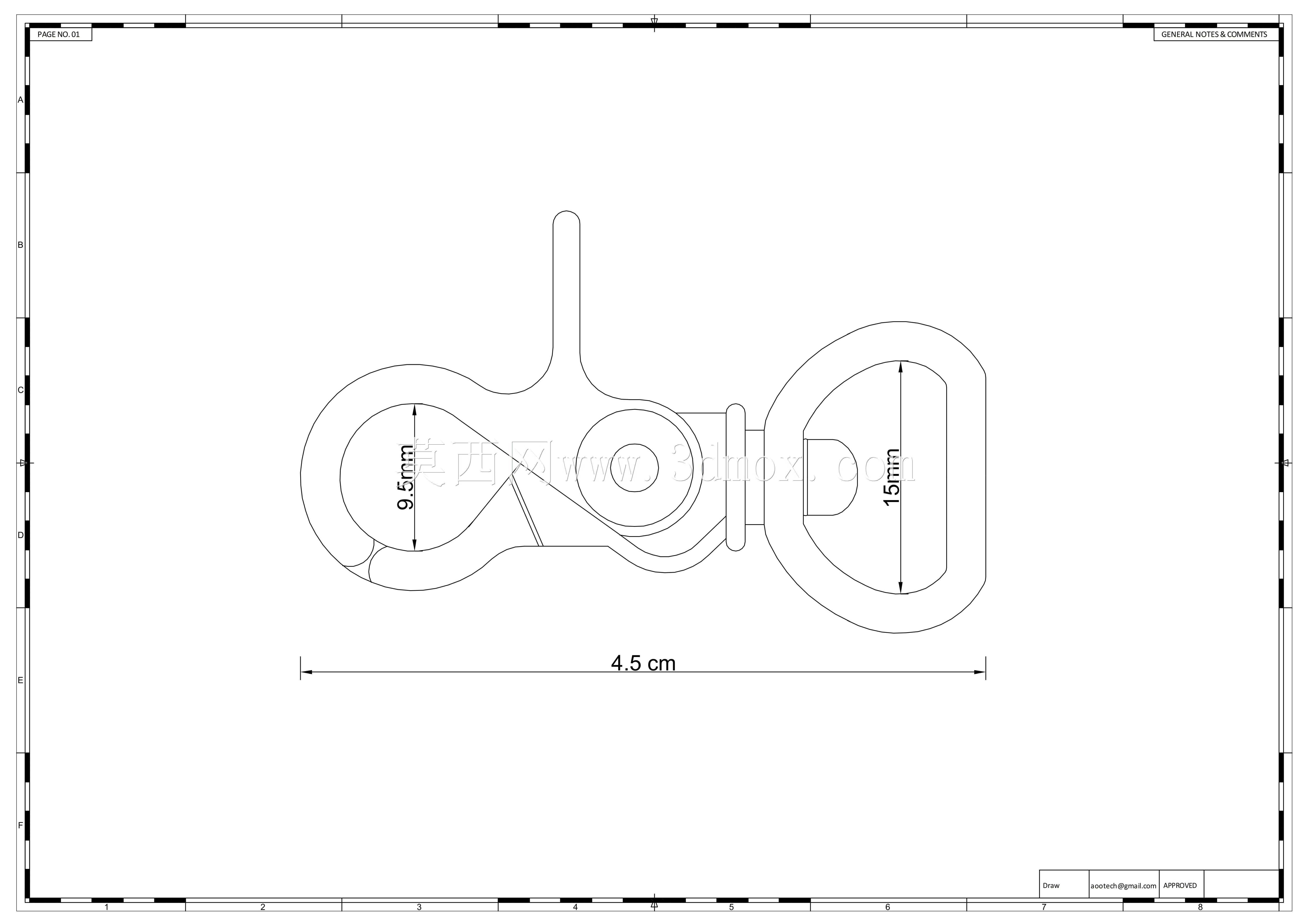

这类带弹簧复位结构的夹紧挂扣，日常在箱包配件、宠物牵引绳连接、户外装备挂载、小型工具防坠挂接场景里应用极广，核心是实现快速开合与可靠锁止的连接需求，避免挂载物件意外脱落。从结构设计逻辑来看，整个挂扣分为钩体、扳机压片、内置扭转弹簧、尾部D形挂环几个核心部分，扳机压片和钩体通过销轴铰接，扭转弹簧套在铰接销轴上，一端抵靠钩体内壁，另一端抵靠扳机压片，常态下弹簧推动扳机压片闭合钩体开口，仅当向内按压扳机压片时，才会压缩弹簧打开钩口，实现挂接或摘取动作，松开压片后弹簧自动复位锁止，操作全程无需额外辅助工具，单手即可完成开合动作。从尺寸边界来看，该挂扣整体总长为4.5cm，钩体挂接端的内圈有效挂接直径为9.5mm，尾部D形挂环的内圈有效穿接宽度为15mm，安装使用时需要注意，钩体端挂载的物件连接环直径不能超过9mm，否则无法顺利卡入钩内，尾部D形环可穿入的织带或绳带宽度最大不超过14mm，避免穿接后出现卡滞无法活动的问题。设计时钩体的圆弧过渡处都做了圆角处理，既避免使用时划伤操作人员或挂载的织带、绳体，也能减少应力集中，提升挂扣的抗拉伸强度，扳机压片的外侧做了凸起的按压位，符合人体工学，按压时受力均匀，不会出现硌手的问题。尾部D形挂环和钩体之间采用铰接结构，可实现360度自由旋转，使用过程中挂载的物件发生扭转时，挂环可随动旋转，不会让绳带或织带出现拧结缠绕的情况，适配不同角度的挂载需求。这类挂扣在做结构验证时，需要重点关注铰接销轴的抗剪切强度，以及扭转弹簧的疲劳寿命，确保经过数千次开合循环后，弹簧仍能提供足够的锁止力，不会出现开口无法完全闭合的情况，同时钩体的开口处做了错位搭接设计，锁止状态下扳机压片和钩体端部完全贴合，没有多余缝隙，避免挂载的细小环类物件从缝隙处滑出。实际选型使用时，除了匹配安装尺寸，还需要根据挂载物件的重量选择对应材质的版本，常规场景下锌合金材质即可满足日常挂载需求，重载场景则需要选用不锈钢材质的同结构产品，确保承重能力符合使用要求。
