带密封槽结构的径向滑动轴承

项目分类:3D模型 发布时间:2021-08-05 ID:219511
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承
  • 带密封槽结构的径向滑动轴承

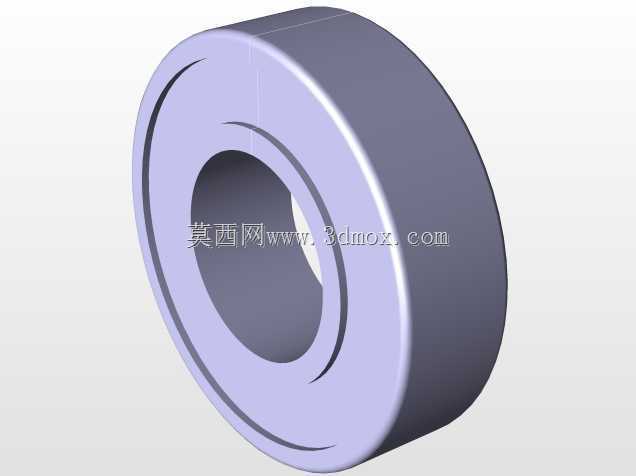

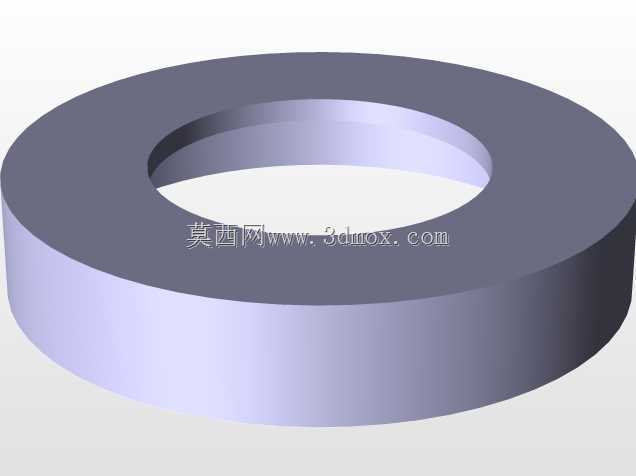

这类带内置密封槽的径向滑动轴承,常应用在中低速重载的回转工况中,比如轻工输送线的托辊支撑、小型农机的转轴定位、普通机床的辅助进给轴支撑场景,相比滚动轴承,它的抗冲击载荷能力更强,在存在小幅振动的工况下能保持更稳定的支撑精度,不会因为滚动体的点接触出现局部应力集中导致的过早失效。从结构设计来看,整体采用厚壁环形结构,内孔与转轴采用间隙配合,配合公差通常选取H7/f6的基孔制间隙,保证转轴转动时能形成稳定的油膜,两端面加工的环形凹槽是密封结构的安装位,可以嵌入毡圈或者O型密封圈,避免外界的粉尘、切削液或者其他杂质进入轴承摩擦面,同时也能防止内部的润滑脂向外泄漏,减少日常维护的频次。轴承的外径与安装座孔采用过渡配合,安装时可以通过压装或者冷装的方式装入轴承座,不需要额外的轴向定位结构,因为厚壁的本体结构本身就具备足够的刚性,在承受径向载荷的时候不会出现外圈变形的问题。设计过程中需要重点关注几个尺寸边界:首先是内孔的圆柱度公差,通常要控制在0.01mm以内,保证和转轴的接触面积均匀,避免局部偏磨;其次是两端密封槽的深度和宽度,要和选用的标准密封圈尺寸匹配,槽的边角要做小倒角处理,避免安装时割伤密封圈;轴承的宽度尺寸要根据所承受的径向载荷计算比压,比压控制在允许范围内才能保证使用寿命,过窄的轴承会导致比压过大,摩擦温升过高,过宽则会增加不必要的安装空间和材料成本。实际使用中,这类轴承的摩擦面可以根据工况选择不同的材质,比如普通工况用锡青铜,有腐蚀环境的可以用不锈钢基体镶嵌聚四氟乙烯,低速重载的可以在摩擦面镶嵌固体润滑剂,不需要额外加注润滑脂就能长期工作。建模的时候要注意环形槽的位置精度,保证两端槽相对于内孔轴线的同轴度,避免安装密封圈后出现偏斜导致密封失效,同时轴承的两端面要和内孔轴线保持垂直,安装后能和相邻的定位端面贴合,不会出现轴向窜动的问题。
