集成螺母式蜗轮蜗杆传动结构设计

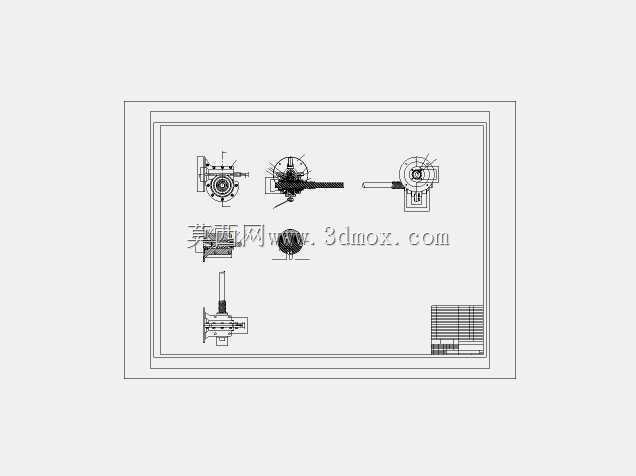

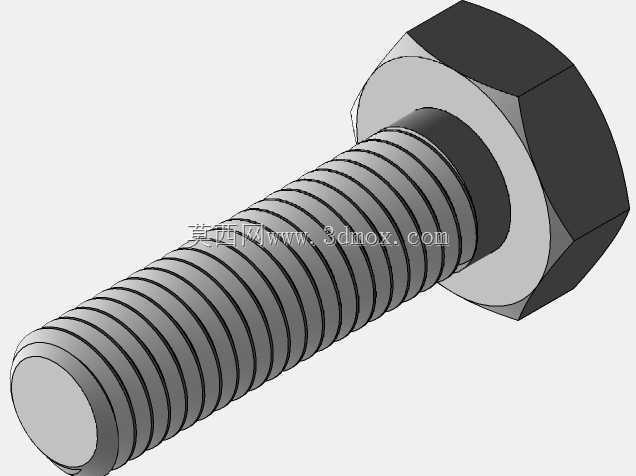

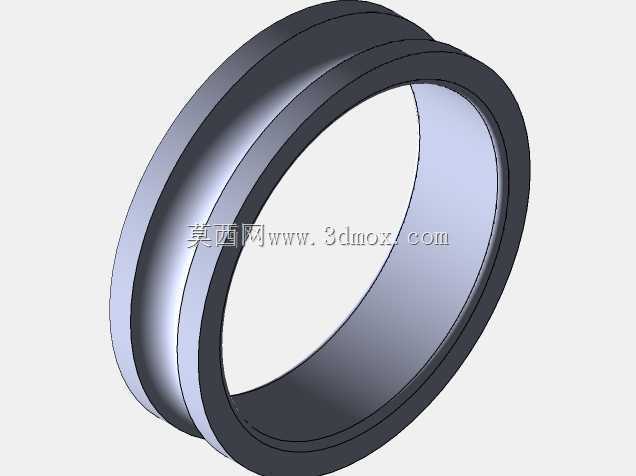

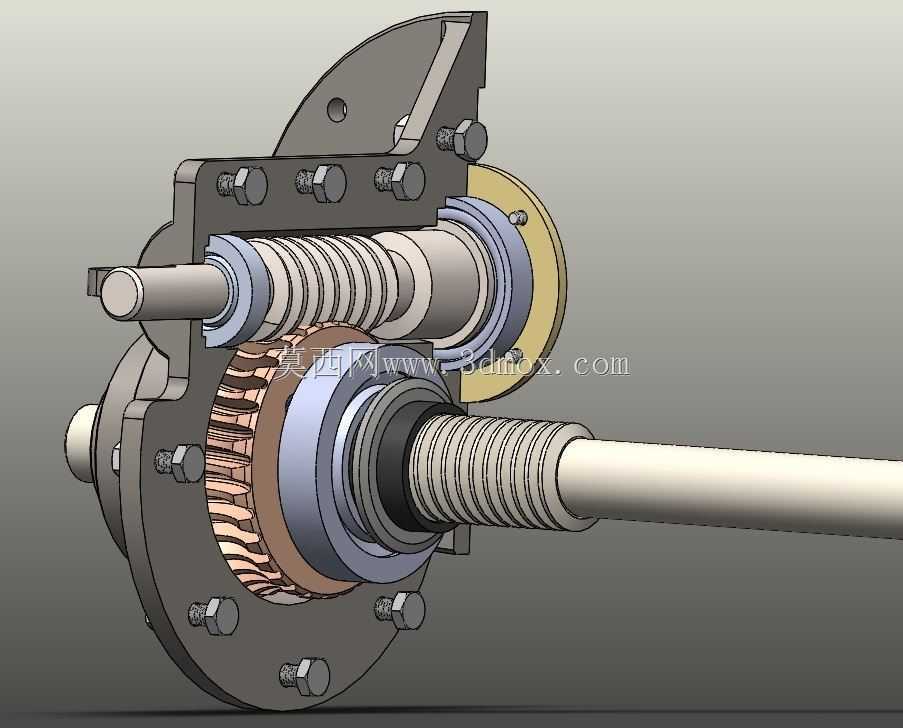

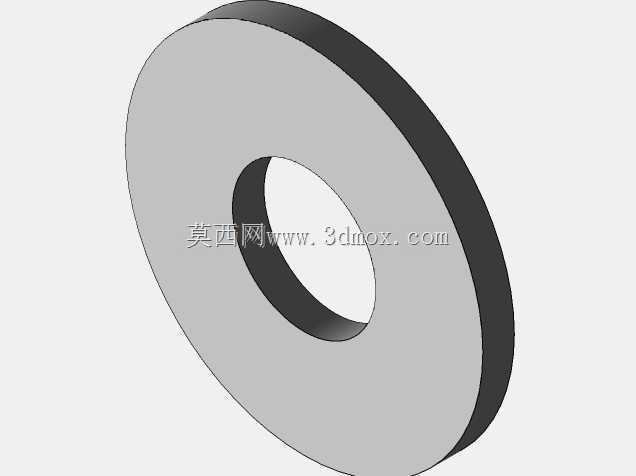

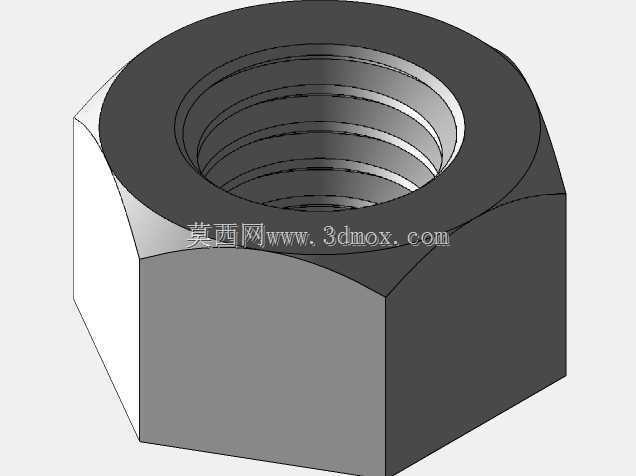

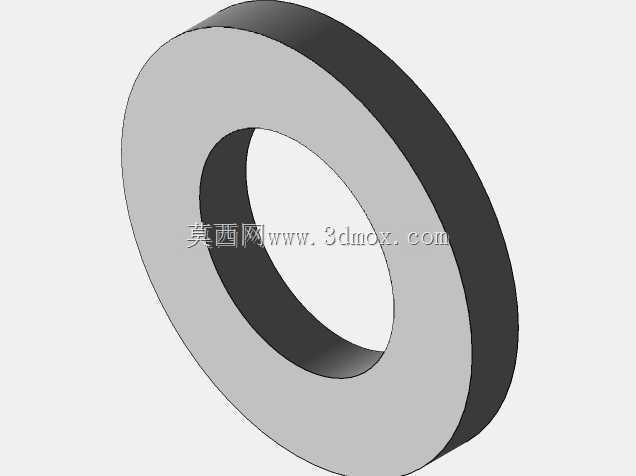

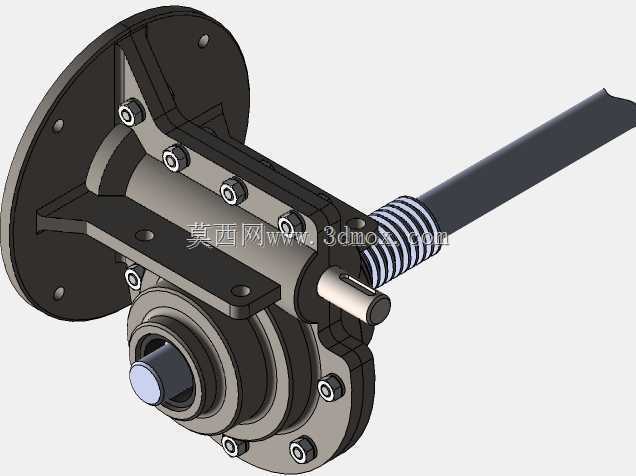

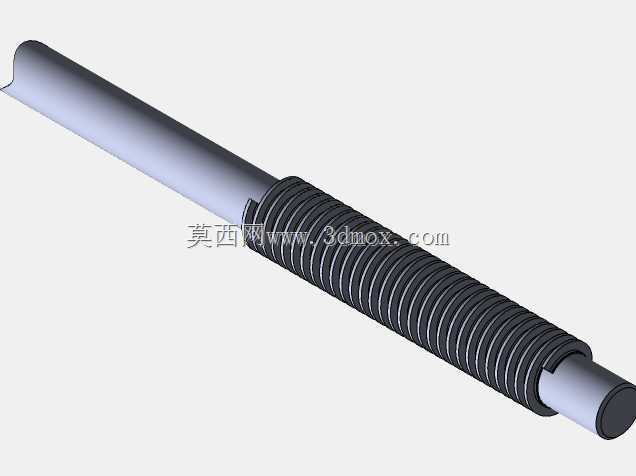

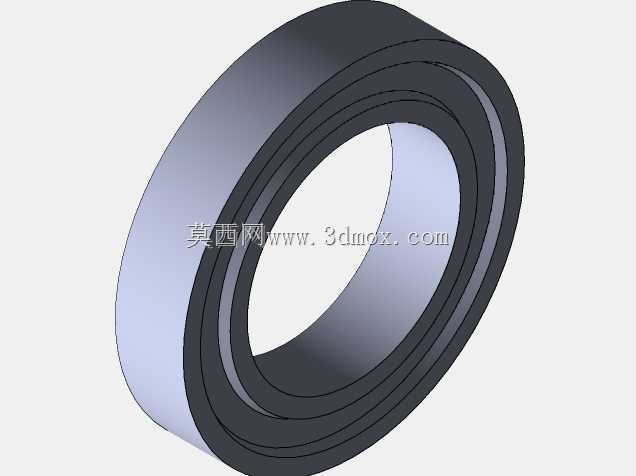

这套蜗轮蜗杆传动结构，将接合螺钉的螺母与蜗轮本体做了集成化设计，在紧凑安装空间内实现了大传动比动力传递与螺纹副进给的功能复合，常见于中小载荷的进给调节机构、小型工装的锁紧传动单元、轻工设备的微调工位中。从实际应用场景来看，这类集成结构省去了蜗轮与螺母间的额外连接法兰、键连接环节，能有效压缩传动链的轴向尺寸，在安装边界受限的手动调节机构、小功率电动微调装置中优势明显，比如印刷设备的辊隙微调、小型工装的夹紧传动、检测设备的位移进给单元，都能见到这类结构的实际应用。从功能特性上看，蜗轮与蜗杆采用空间交错轴啮合布置，轴交角为常规90度，啮合过程中同时具备反向自锁特性，在无额外制动结构的前提下，可避免负载端反向驱动输入端，适合需要位置保持的调节场景；集成在蜗轮上的螺母副与蜗轮同轴布置，动力经蜗杆输入后，蜗轮转动直接带动螺母旋转，驱动适配的螺钉轴做直线进给，省去了中间的运动转换环节，传动回差相比分体式连接结构更小，传动精度更易控制。设计过程中，首先要明确安装边界的约束：蜗杆轴的支撑采用双轴承跨距布置，轴承位的轴肩尺寸要匹配标准深沟球轴承的安装尺寸，端盖的止口与箱体安装孔采用小间隙配合，保证蜗杆轴的径向跳动控制在允许范围内；蜗轮侧的集成螺母与蜗轮本体采用一体式加工方案，螺母的螺纹轴线与蜗轮的回转轴线同轴度公差需控制在0.02mm以内，避免进给过程中出现卡滞、偏磨问题。啮合侧隙的调整通过蜗杆端的调节垫片实现，装配时可通过增减垫片厚度控制蜗轮蜗杆的中心距，将啮合接触斑点调整到齿面中部，保证传动平稳性，降低运行噪音。箱体部分的安装螺栓采用圆周均布布置，螺栓孔的位置度要满足装配要求，端盖的密封槽尺寸适配常规O型圈，可满足普通工况下的防尘密封需求。从安装尺寸来看，整个传动单元的径向轮廓以蜗轮齿顶圆为最大边界，轴向尺寸由蜗杆轴的支撑跨距、蜗轮的厚度叠加集成螺母的长度共同决定，选型时可根据所需的传动比、进给行程匹配对应的蜗杆头数、蜗轮齿数以及螺母的螺纹导程，无需额外设计连接结构即可直接集成到设备中，大幅缩短结构设计的周期。
