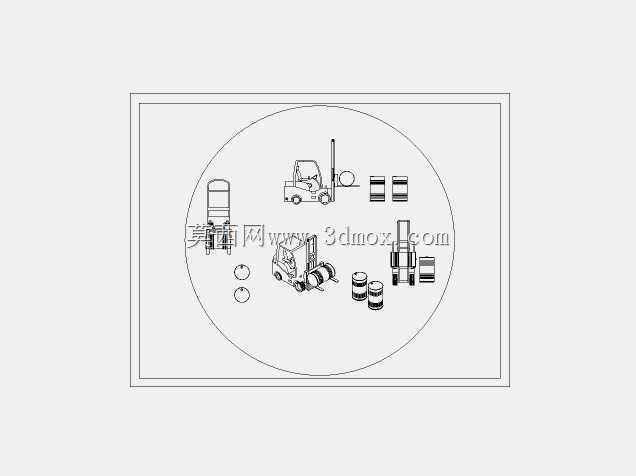

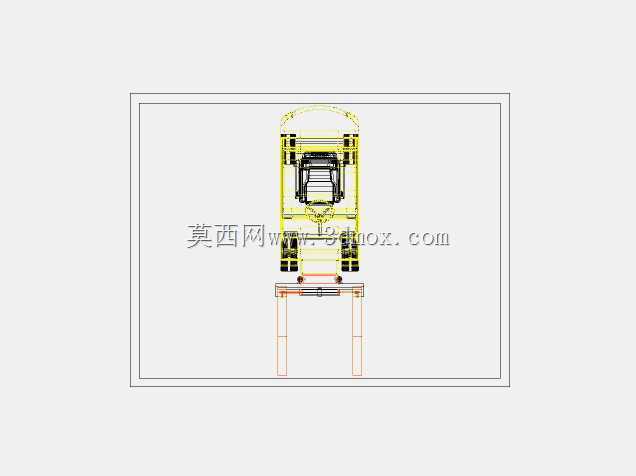

平衡重式内燃叉车整车结构三维设计

本次呈现的叉车三维结构，完整覆盖了从驾驶舱布局、门架起升系统到底盘行走机构的全部核心部件，建模过程中严格遵循厂内机动车辆的设计规范，所有部件的装配关系完全匹配实际量产车型的物理连接逻辑。从应用场景来看，这类叉车主要服务于生产车间原料转运、仓储库区货物堆垛、物流装卸货站台的短距离搬运作业，可适配标准木质托盘、塑料托盘的叉取需求，额定承载覆盖1.5吨到3.5吨的主流工况区间，在制造业厂区、电商仓储中心、区域物流分拨点都有极高的使用占比。设计过程中优先考虑了作业视野的合理性，门架的两级起升结构做了型材截面的参数化预留，起升油缸的安装位置避开了驾驶员的正前方观察区域，护顶架的支撑立柱采用倾斜布置，既满足顶部防坠的强度要求，也不会对驾驶员观察货叉尖的视线造成过多遮挡。底盘部分的转向桥、驱动桥安装位置严格参照实车的轴距参数设定，平衡重块的外形轮廓与尾部离去角做了匹配校核，确保在满载堆垛、坡道行驶时的纵向稳定性符合安全规范，车身侧面的维修开口位置也对应了发动机、液压阀组的日常检修空间需求，不会出现部件干涉导致的维护操作空间不足问题。门架部分的货叉间距可调范围覆盖了国标常用托盘的宽度尺寸，叉体的厚度、长度参数匹配额定载荷下的抗弯强度要求，起升链条的排布采用双链条对称布置，避免起升过程中出现门架偏载卡滞的问题，液压管路的走向沿着门架立柱内侧排布，预留了足够的弯曲余量，适配门架全行程起升时的管路伸缩需求，不会出现管路拉扯磨损的隐患。驾驶舱内的操纵手柄、方向盘、座椅的相对位置完全按照人机工程学尺寸设定，踏板的布置角度匹配驾驶员常规操作的脚部姿态，仪表台的安装位置不遮挡前方通道观察视线，整车的最小转弯半径参数也在建模时做了运动仿真校核，确保在狭窄仓储通道内作业时可以顺利完成转向操作，不会出现尾部、侧面与货架剐蹭的问题。
