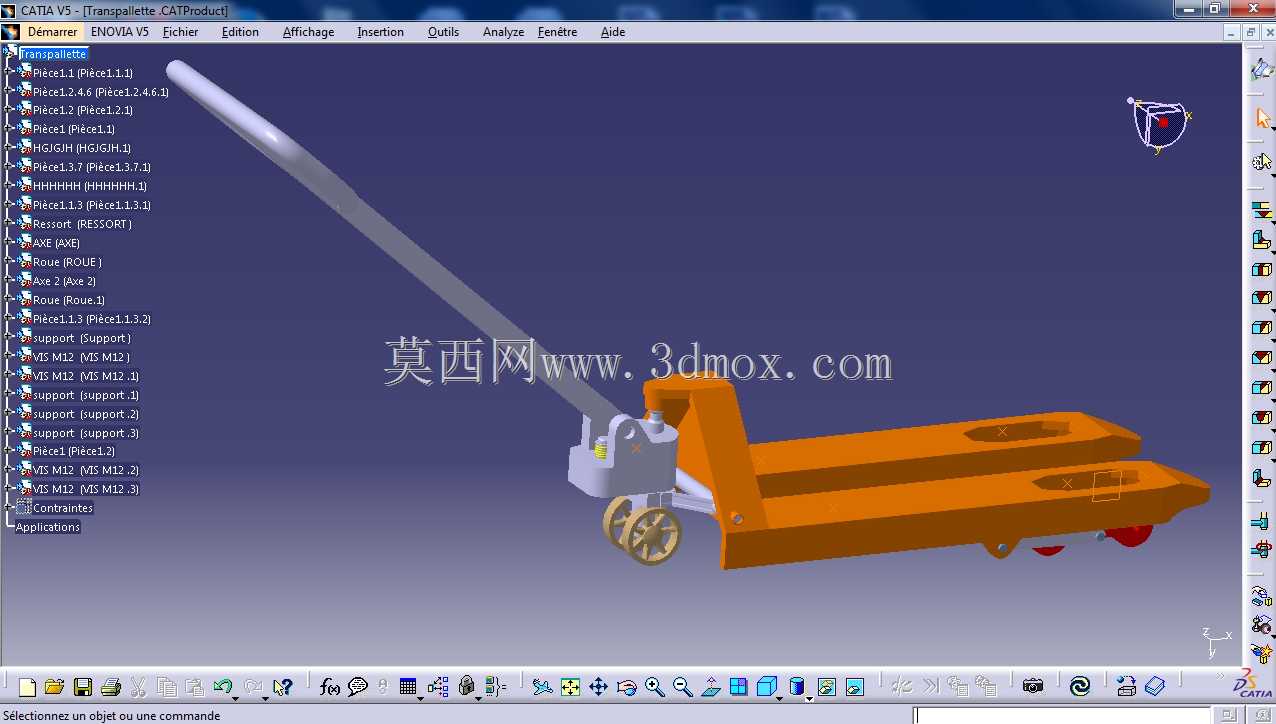

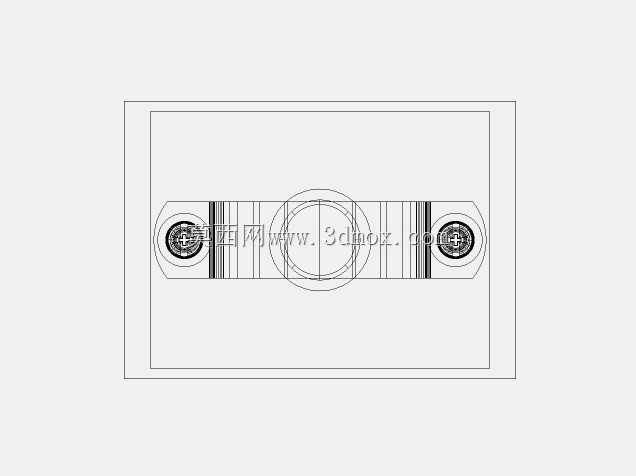

手动液压托盘搬运车结构三维设计

这款手动液压托盘搬运车的三维结构设计，完全贴合仓储物流、生产车间、商超配送等场景的实际作业需求，这类设备是目前平面短距离托盘货物转运场景中应用最广泛的手动搬运机具，无需额外动力源，单人即可完成2-3吨级托盘货物的起升与移位作业，适配绝大多数标准川字底、双面托盘的作业间隙，在仓库拣货、生产线边物料补给、货车装卸货接驳等场景中，能大幅降低人工搬运的劳动强度，提升平面转运的作业效率。从设计思路来看，整体结构围绕作业可靠性与操作便捷性展开，没有冗余的装饰性结构，所有部件的排布都优先考虑受力传递路径与操作人机工程。货叉部分采用整体式冲压焊接结构，叉体厚度控制在适配标准托盘进叉口的尺寸范围内，叉体前端做了渐薄的导向坡口，进叉时无需反复对位就能顺利插入托盘底部间隙，两个叉臂的间距严格匹配通用托盘的叉孔中心距，避免作业时叉臂剐蹭托盘底部纵梁；叉臂底部的承载轮采用小直径聚氨酯轮组，轮组安装位置做了下沉式设计，既保证货叉最低起升高度能适配低位托盘，也能在满载时分散轮组对地面的压强，减少对环氧地坪、水磨石地面的损伤。液压起升单元布置在操作手柄与叉体的连接位置，是整个设备的核心受力部件，泵体与车架采用刚性铰接连接，摇臂结构直接连接操作手柄与泵芯，手柄的操作角度经过反复校核，站立操作时手臂自然下垂即可握住手柄端部，起升时的扳动行程符合普通人手臂的发力范围，无需过度弯腰或大幅摆臂就能完成货叉起升；卸荷扳机布置在手柄端部，单手握持时手指就能触碰到，扳动扳机即可控制货叉平稳下降，下降速度可通过扳机的扳动幅度控制，避免重物快速下落冲击地面或损伤货物。转向轮组安装在液压单元下方，采用大直径万向轮结构，轮架的回转角度覆盖正负90度范围，在狭窄通道内也能完成小半径转向，适配仓库货架间的狭窄通道作业需求；操作手柄做了弧形弯折设计，既避免转向时手柄磕碰操作人员腿部，也能在拖行设备时保持合适的施力角度。整个车架的受力路径经过优化，从叉臂承载的货物重量通过叉体根部传递到液压单元壳体，再分别传递到前部承载轮与后部转向轮，所有铰接位置都预留了润滑脂加注通道，长期使用时可定期加注润滑脂减少铰接磨损，延长设备使用寿命；整车的外形尺寸严格控制在手动搬运设备的常规作业边界内，总长不超过常规托盘的深度尺寸，总宽适配标准托盘宽度，起升后的最大高度满足托盘离地转运的安全间隙，不会因为尺寸过大影响通道通行，也不会因为尺寸不足导致托盘起升后剐蹭地面。
