户外落地式气压调节柜体结构设计

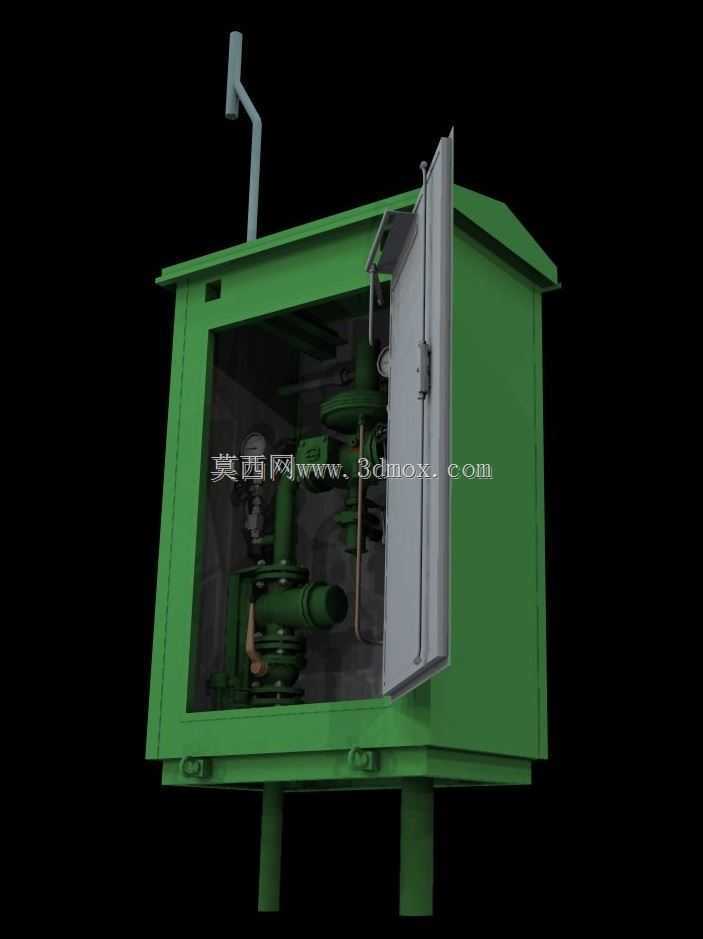

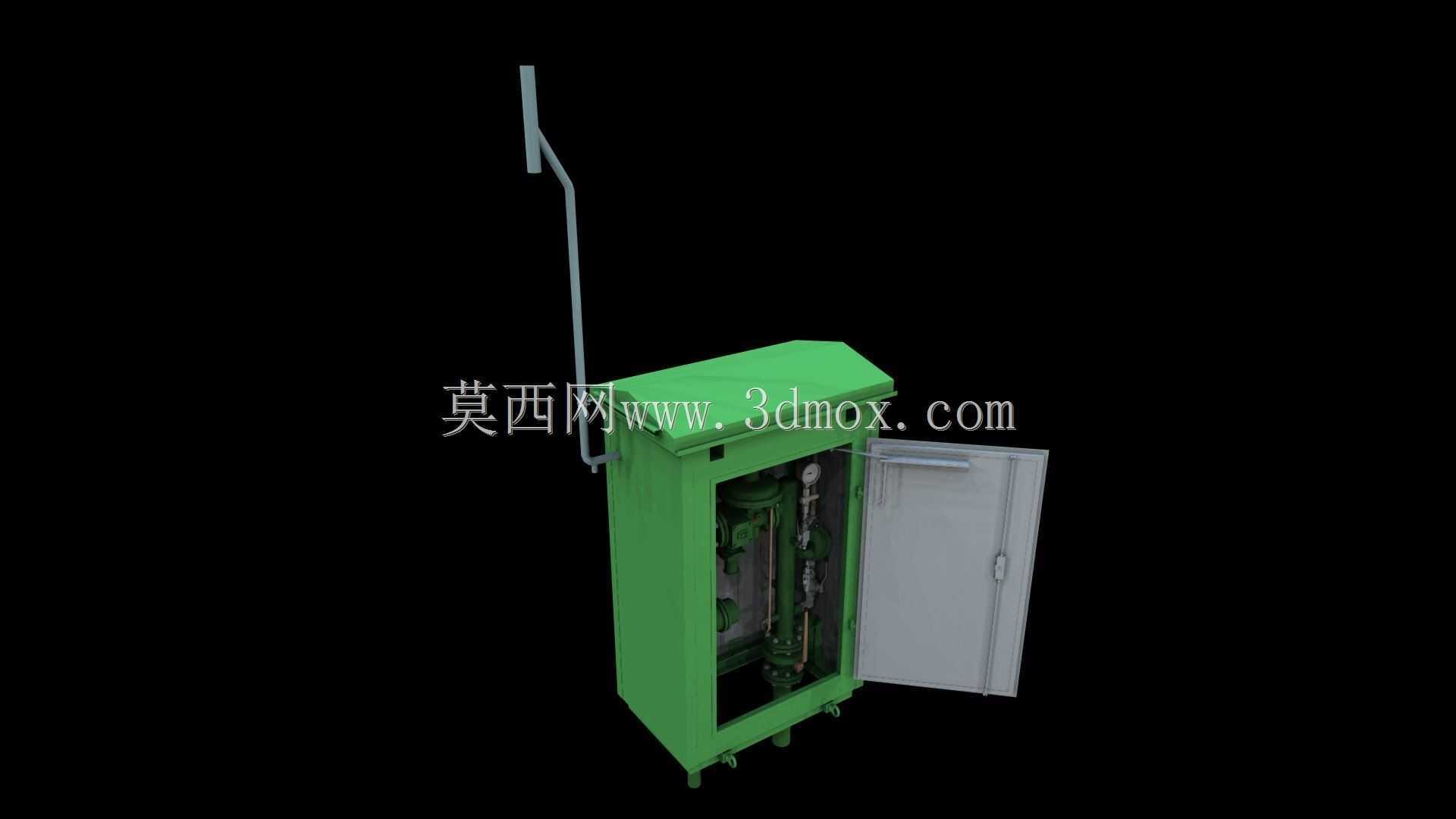

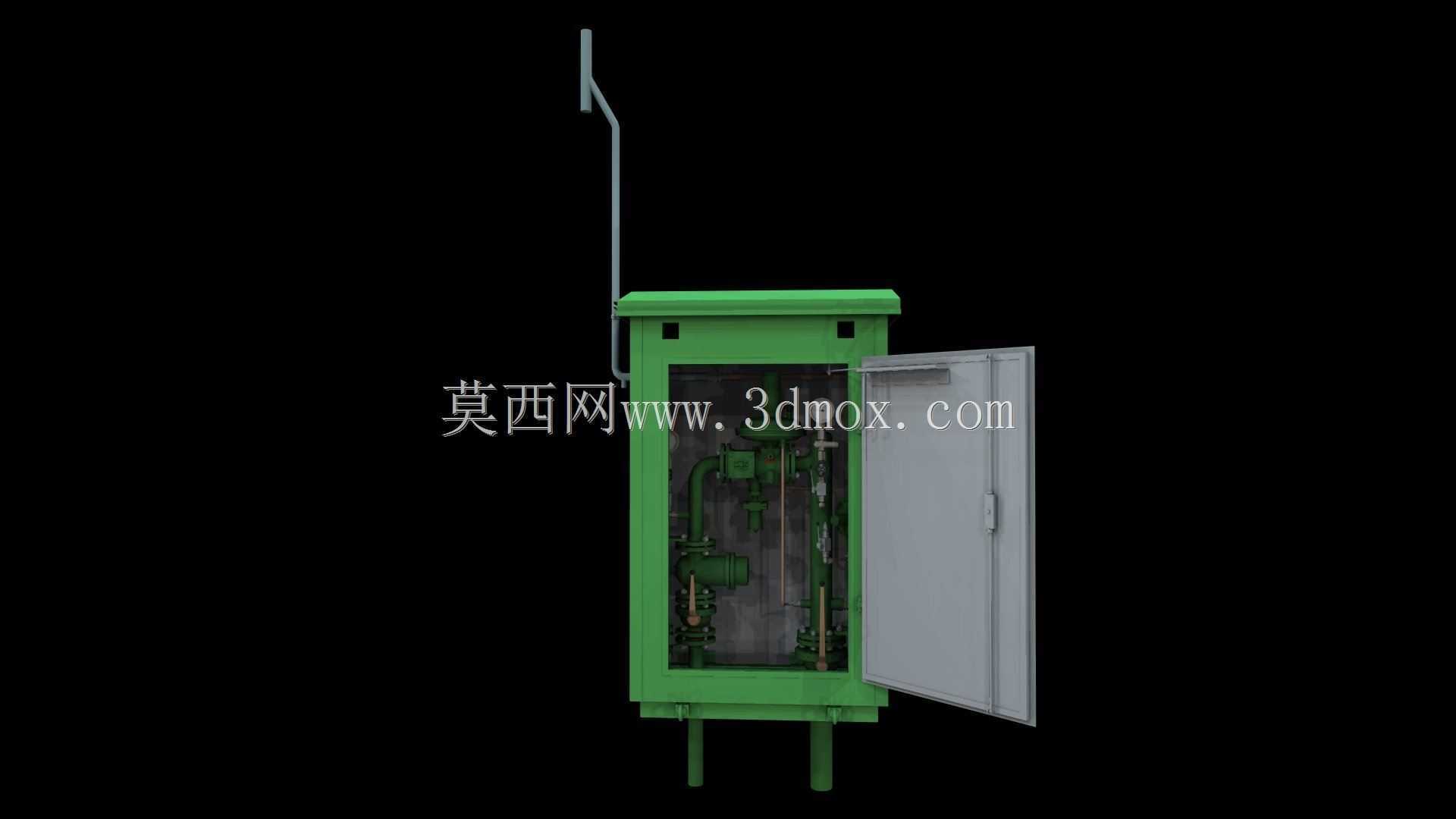

这套气压柜三维结构还原了户外场站用气压调节设备的完整形态，建模过程中优先考虑了野外露天安装的实际工况约束，整体采用落地支腿架空结构，避免地面积水浸泡柜体底部，支腿预留的安装孔位可直接适配场站现有混凝土基础的预埋螺栓间距，无需额外做转接支架设计。柜体外壳采用斜顶式防雨结构，门板边缘做了外翻折边的防水檐设计，即使在暴雨天气也能避免雨水顺着门缝渗入内部腔室，门板与柜体框架之间预留了密封胶条的安装槽位，建模时已按常用三元乙丙密封胶条的压缩量预留了装配间隙，不会出现关不严或密封失效的问题。

从内部结构来看，建模完整还原了进气管道、多级调压阀组、压力检测仪表、出口调节模块的排布逻辑，所有管道接口的位置都预留了法兰连接的操作空间，日常维护时无需拆解周边管路即可完成阀门更换、仪表校准作业。内部的安装支架采用分层式设计，重型阀组固定在下层承重支架上，轻质仪表与调节模块布置在上层操作区，既平衡了整柜的重心分布，也方便运维人员站立操作时无需弯腰即可完成参数查看与调节。柜体侧面预留的天线安装位，可适配远程压力监测模块的信号传输需求，无需在现场额外开孔破坏柜体防护性能。

在设计思路上，这套模型没有做过度的简化处理，所有门板铰链、门锁扣、管道固定卡箍都做了1:1的结构还原，结构工程师可以直接参考这套模型的排布逻辑做同类型调压柜的方案设计，尤其是内部管路的折弯半径、阀组之间的安全间距，都符合燃气、工业气体调压场站的安装规范要求。柜体的外形尺寸控制在常规场站运输的限界范围内，整体宽度不超过1.4米，高度不超过1.8米，普通货运车辆即可完成运输，现场吊装时顶部预留的吊耳结构也在模型中做了体现，吊耳的焊接位置对应柜体内部的主承重框架，不会出现吊装时柜体变形的问题。

针对不同应用场景的适配需求，模型中门板的观察窗位置、内部支架的安装孔位都做了参数化的预留，若需要调整阀组规格或增加过滤模块，只需调整对应支架的安装位置即可，无需重新设计整个柜体框架。柜体表面的喷涂工艺对应的结构细节也做了考虑，所有折边位置都预留了足够的喷涂作业间隙，不会出现喷涂死角导致的防腐层缺失问题，适配户外长期使用的防腐要求。
