撬装集成板式换热机组结构设计

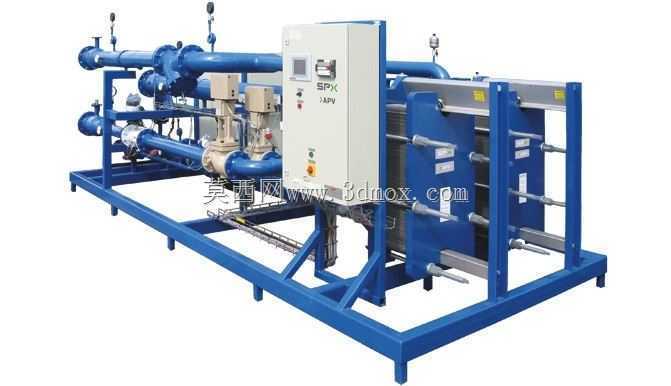

这套集成化换热设备采用撬装式整体框架设计，将板式换热核心、循环管路、阀门组件、控制柜体全部集成在同一钢制底座上，出厂前完成大部分管路连接与部件预装，现场仅需对接一二次侧进出水口与供电线路即可投用，大幅缩减现场施工周期与安装工程量，常见于区域集中供热站、商用建筑冷暖供应、工业工艺流体温控等场景，承担不同介质间的热量传递功能，可实现高温热媒与低温冷媒的隔离式热交换，避免两种介质直接接触引发的水质污染或参数干扰。从结构设计层面看，底座采用型钢焊接成型，通过斜向支撑筋强化框架抗扭刚度，适配吊装、叉车转运等多种场内搬运方式，底部预留的地脚安装孔可匹配常规混凝土基础的膨胀螺栓固定需求，整体安装边界需预留单侧不小于1.2米的操作检修空间，满足板式换热板片拆解清洗、阀门操作、电控柜维护的作业空间要求。核心换热单元采用可拆式板式结构，板片间通过密封胶条实现流道隔离，夹紧螺栓沿板组四周均匀布置，可根据实际换热负荷调整板片组装数量，适配不同工况下的换热面积需求；管路系统沿框架两侧分层排布，一二次侧管路分别配置截止阀、压力表、温度传感器接口，可实时监测进出口介质参数，管路上的循环泵组采用减震底座与管路软连接，降低运行过程中的振动传递与噪音影响。电控柜体布置在框架侧方操作位，柜体防护等级适配常规室内安装场景，内部集成温控、压差控制、泵组启停逻辑，可根据二次侧出水温度自动调节热媒侧流量，实现无人值守下的稳定运行。建模过程中需重点关注各部件的安装干涉校验，尤其是管路弯头与框架支撑、泵组接线盒与柜体开门空间的位置匹配，所有管路法兰对接面的同轴度公差需控制在合理范围，避免现场安装出现错位无法对接的问题；板换单元的夹紧尺寸需标注最小与最大组装边界，为后期维护更换板片预留操作余量，整体重心经过核算落在底座中心区域，避免吊装转运过程中出现侧倾风险。
